Minimum Boot-Up

XI/ON unterstützt das im CiA DS-301 beschrie-
bene Minimum Boot-Up.
Tabelle 19: Bedeutung der Abkürzungen
Das Booten mit dem Minimum Boot-Up ist der für
CANopen typische Anwendungsfall und verläuft
nach folgendem Zustandsdiagramm:
Power on oder Hardware Reset
Zustand Initialisation
n
Zustand Pre-Operational
m
c
l
Zustand Operational

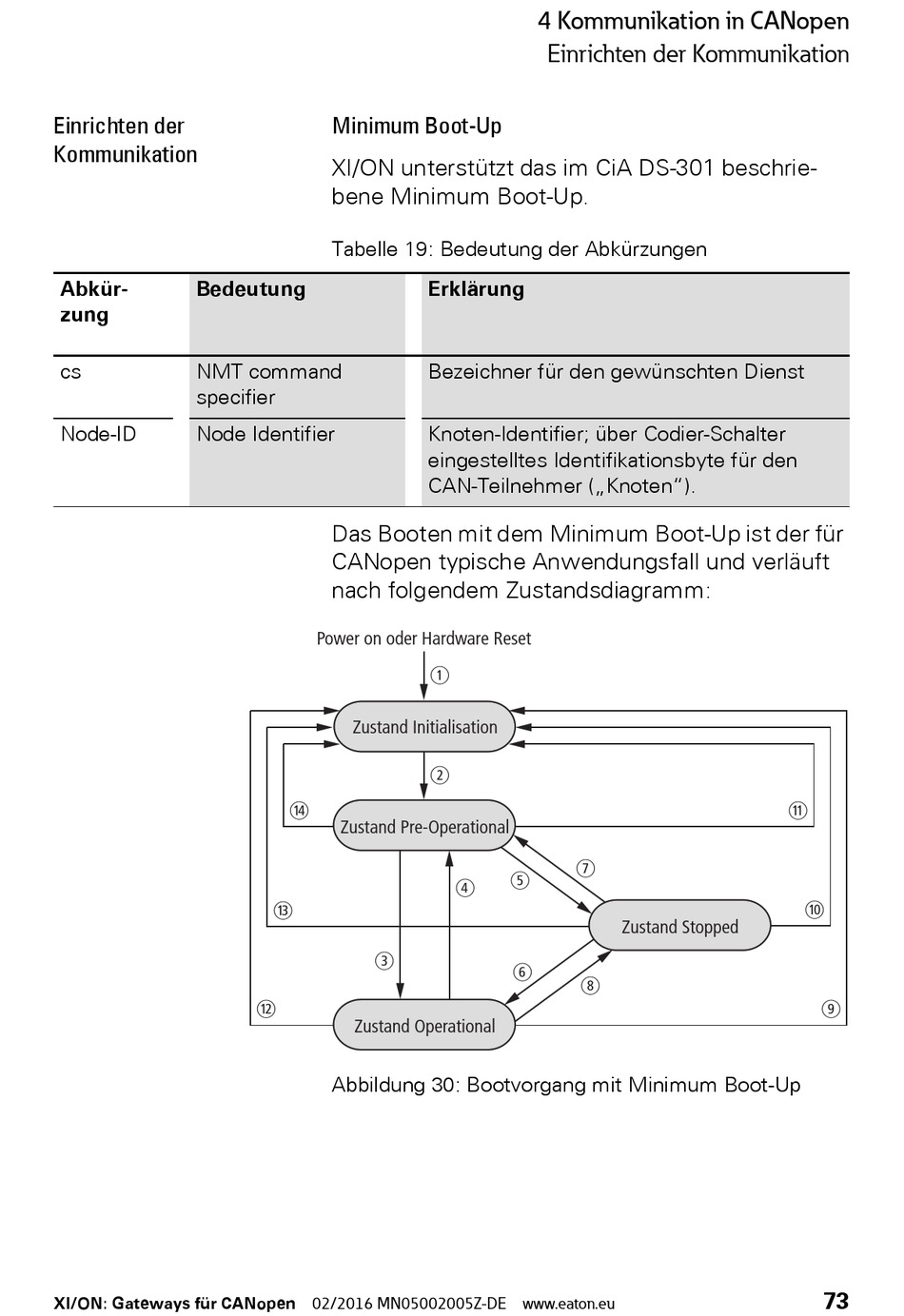

Abbildung 30: Bootvorgang mit Minimum Boot-Up
