Ausführungen - Eaton XN-GW-CANopen Benutzerhandbuch

1 XI/ON-Gateways für CANopen
Ausführungen
Ausführungen
XN-GW-CANopen:
10
Die Gateways für das CANopen-Feldbussystem
gibt es in folgenden Ausführungen:
XN-GWBR-CANopen:

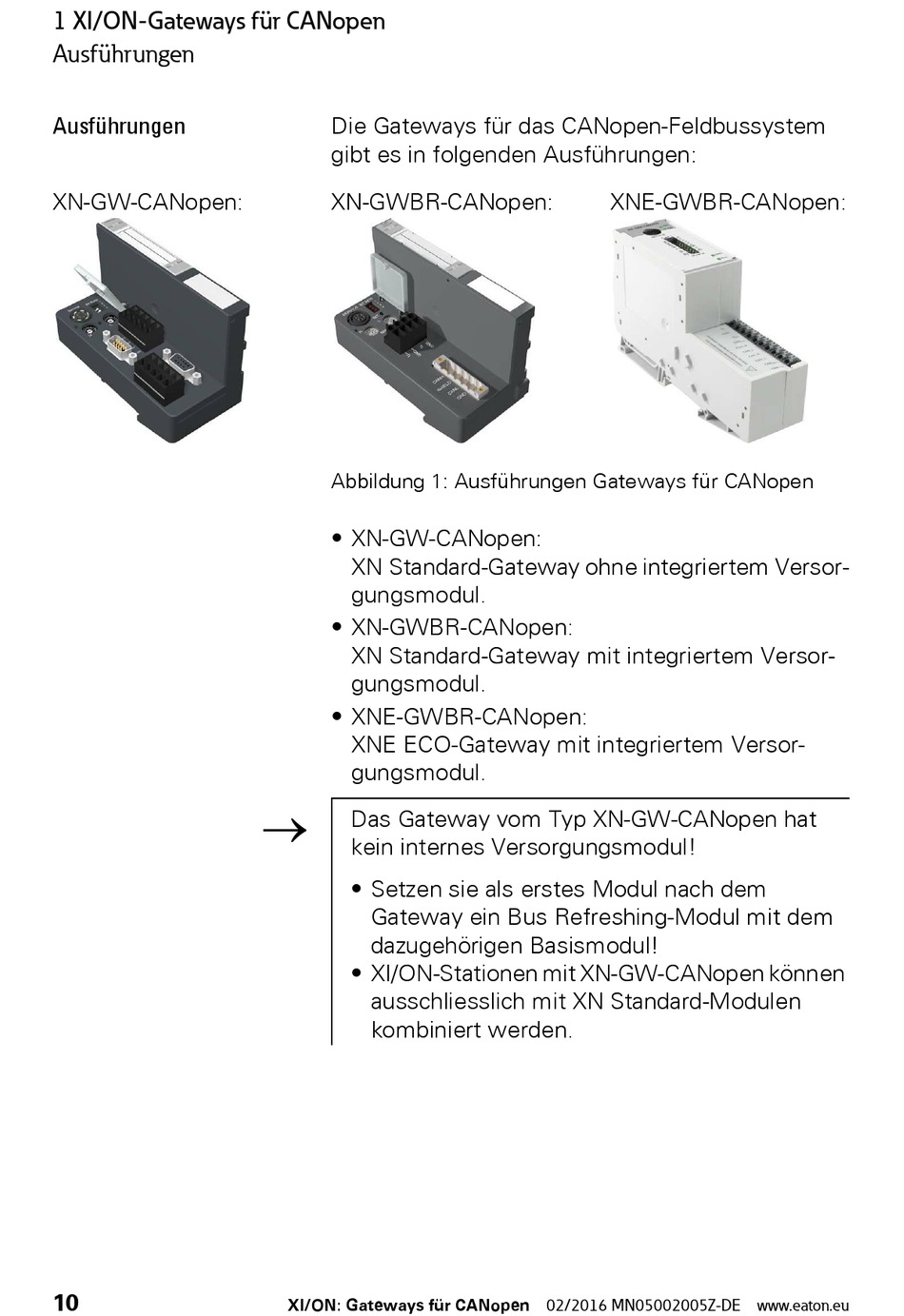

Abbildung 1: Ausführungen Gateways für CANopen
• XN-GW-CANopen:
XN Standard-Gateway ohne integriertem Versor-
gungsmodul.
• XN-GWBR-CANopen:
XN Standard-Gateway mit integriertem Versor-
gungsmodul.
• XNE-GWBR-CANopen:
XNE ECO-Gateway mit integriertem Versor-

gungsmodul.
Das Gateway vom Typ XN-GW-CANopen hat
kein internes Versorgungsmodul!
• Setzen sie als erstes Modul nach dem
Gateway ein Bus Refreshing-Modul mit dem
dazugehörigen Basismodul!
• XI/ON-Stationen mit XN-GW-CANopen können
ausschliesslich mit XN Standard-Modulen
kombiniert werden.
XI/ON: Gateways für CANopen 02/2016 MN05002005Z-DE www.eaton.eu
XNE-GWBR-CANopen:
