2 XN Standard-Gateways

Gateway XN-GWBR-CANopen

Gateway
XN-GWBR-CANopen
12
a
h
f
g
e
i

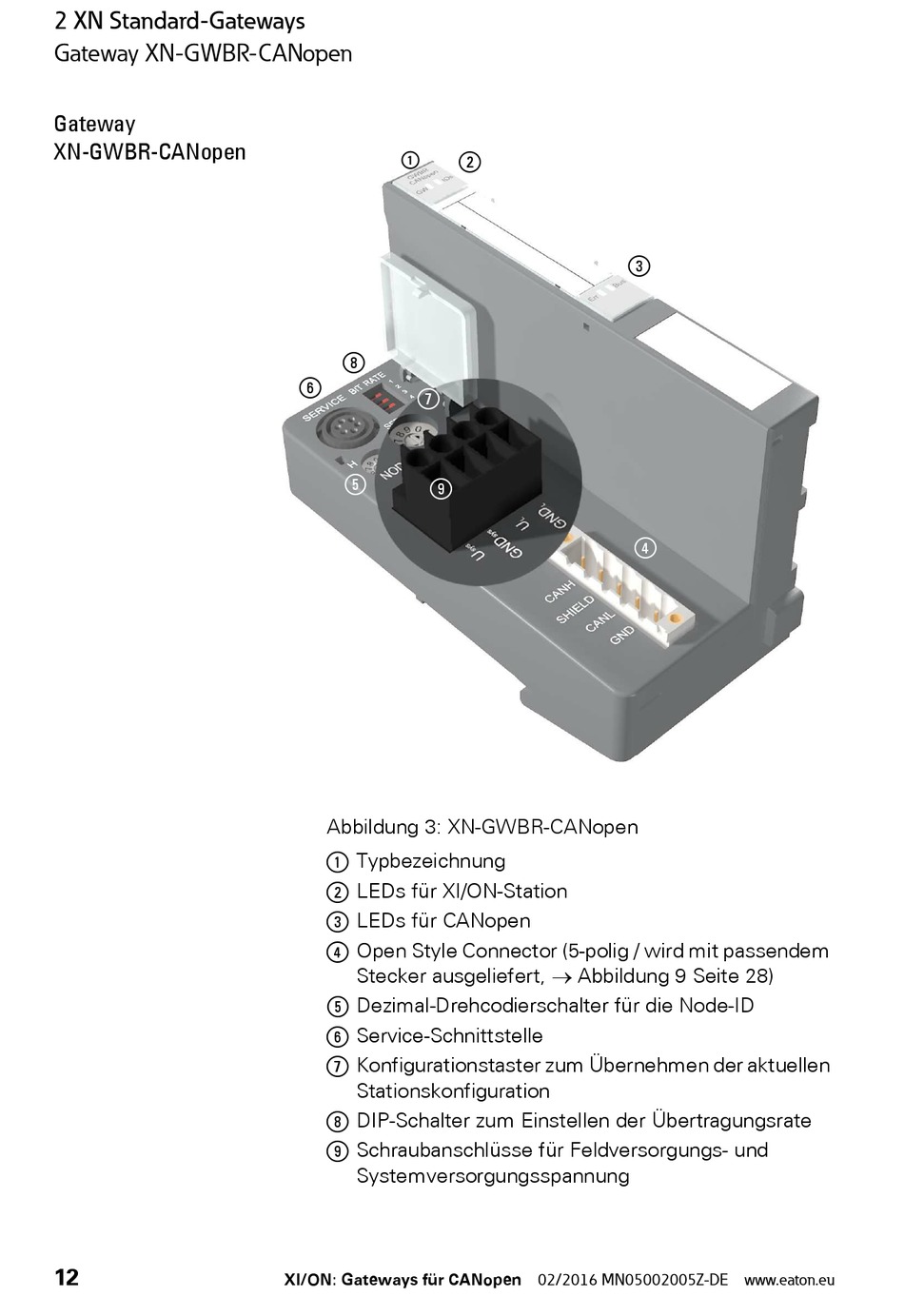

Abbildung 3: XN-GWBR-CANopen
a Typbezeichnung
b LEDs für XI/ON-Station
c LEDs für CANopen
d Open Style Connector (5-polig / wird mit passendem
Stecker ausgeliefert,  Abbildung 9 Seite 28)
e Dezimal-Drehcodierschalter für die Node-ID
f Service-Schnittstelle
g Konfigurationstaster zum Übernehmen der aktuellen
Stationskonfiguration
h DIP-Schalter zum Einstellen der Übertragungsrate
i Schraubanschlüsse für Feldversorgungs- und
Systemversorgungsspannung
