Tabelle 7: Übersicht der Anschlussleitungen bei Direkt-
verdrahtung
Bezeichnung
CAN_L
GND
SHLD
CAN_H
Achtung!
Wird das Gateway direkt verdrahtet, muss der
Busanschluss geschirmt werden (z. B. mit Hilfe
eines Klemmbügels SCH-1-WINBLOC).

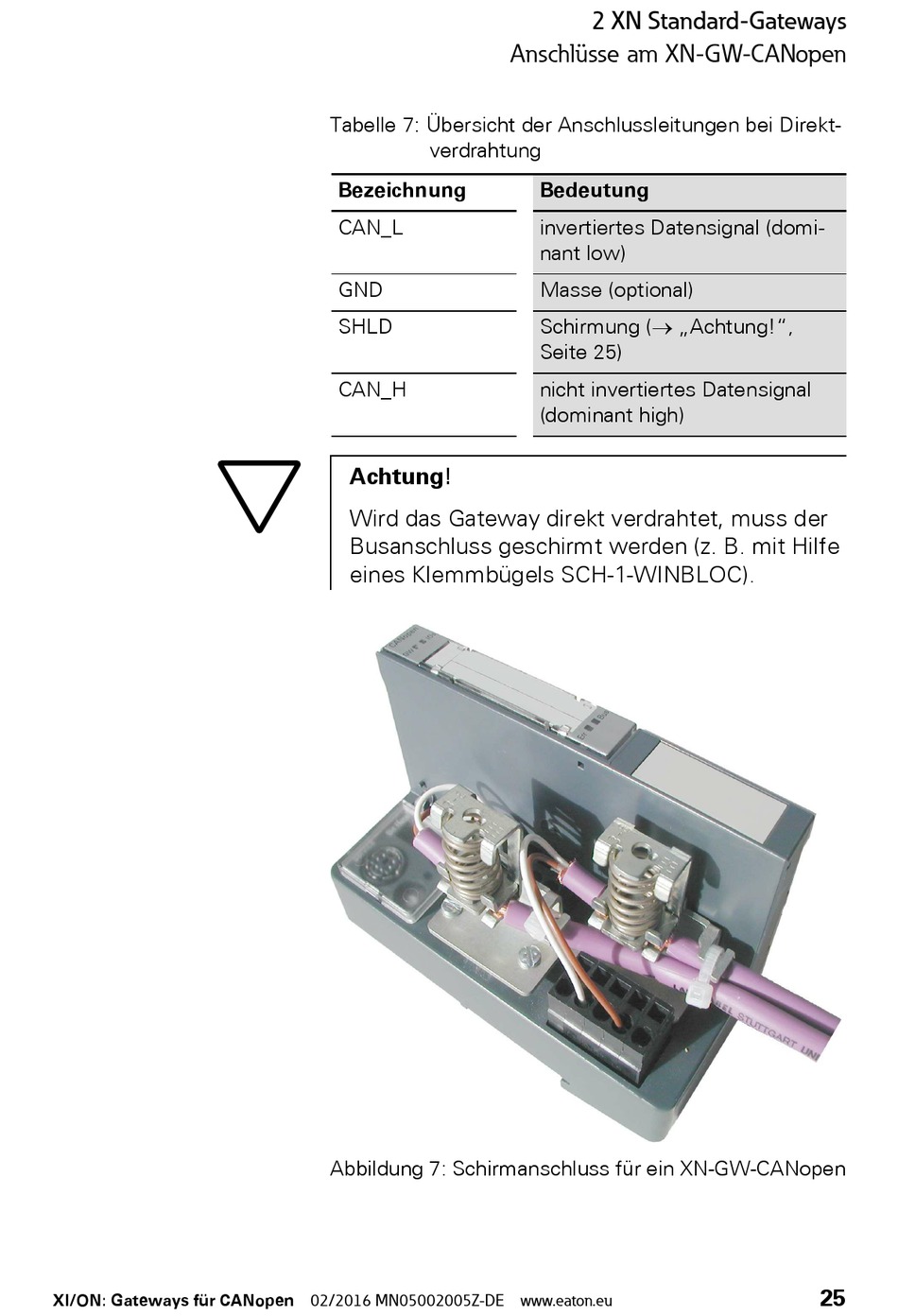

Abbildung 7: Schirmanschluss für ein XN-GW-CANopen
2 XN Standard-Gateways
Anschlüsse am XN-GW-CANopen
Bedeutung
invertiertes Datensignal (domi-
nant low)
Masse (optional)
Schirmung ( „Achtung!",
Seite 25)
nicht invertiertes Datensignal
(dominant high)
