10.5.1

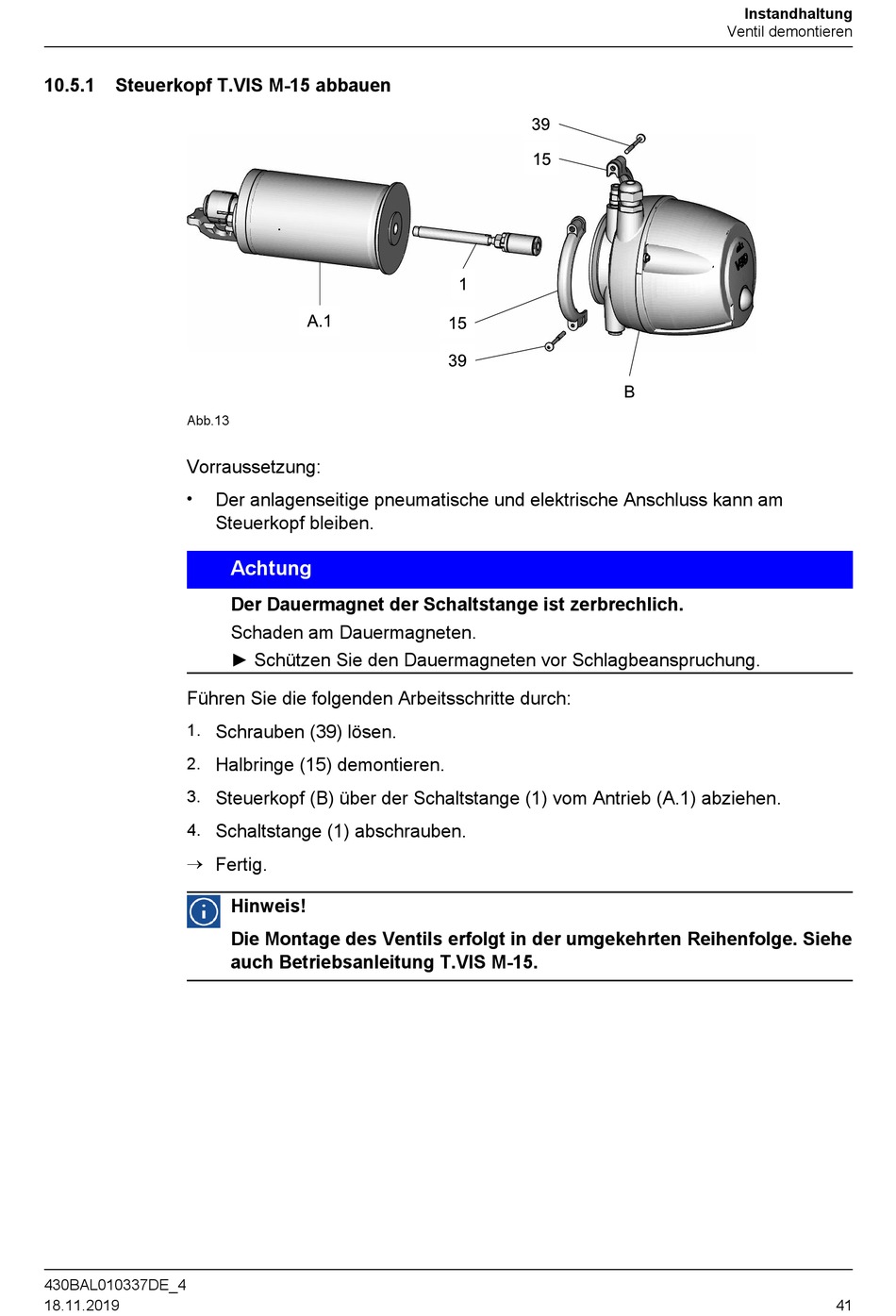

Steuerkopf T.VIS M-15 abbauen
Abb.13
Vorraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
®
430BAL010337DE_4
18.11.2019
Der anlagenseitige pneumatische und elektrische Anschluss kann am
Steuerkopf bleiben.
Achtung
Der Dauermagnet der Schaltstange ist zerbrechlich.
Schaden am Dauermagneten.
► Schützen Sie den Dauermagneten vor Schlagbeanspruchung.
Schrauben (39) lösen.
Halbringe (15) demontieren.
Steuerkopf (B) über der Schaltstange (1) vom Antrieb (A.1) abziehen.
Schaltstange (1) abschrauben.
Fertig.
Hinweis!
Die Montage des Ventils erfolgt in der umgekehrten Reihenfolge. Siehe
auch Betriebsanleitung T.VIS M-15.
Instandhaltung
Ventil demontieren
41
