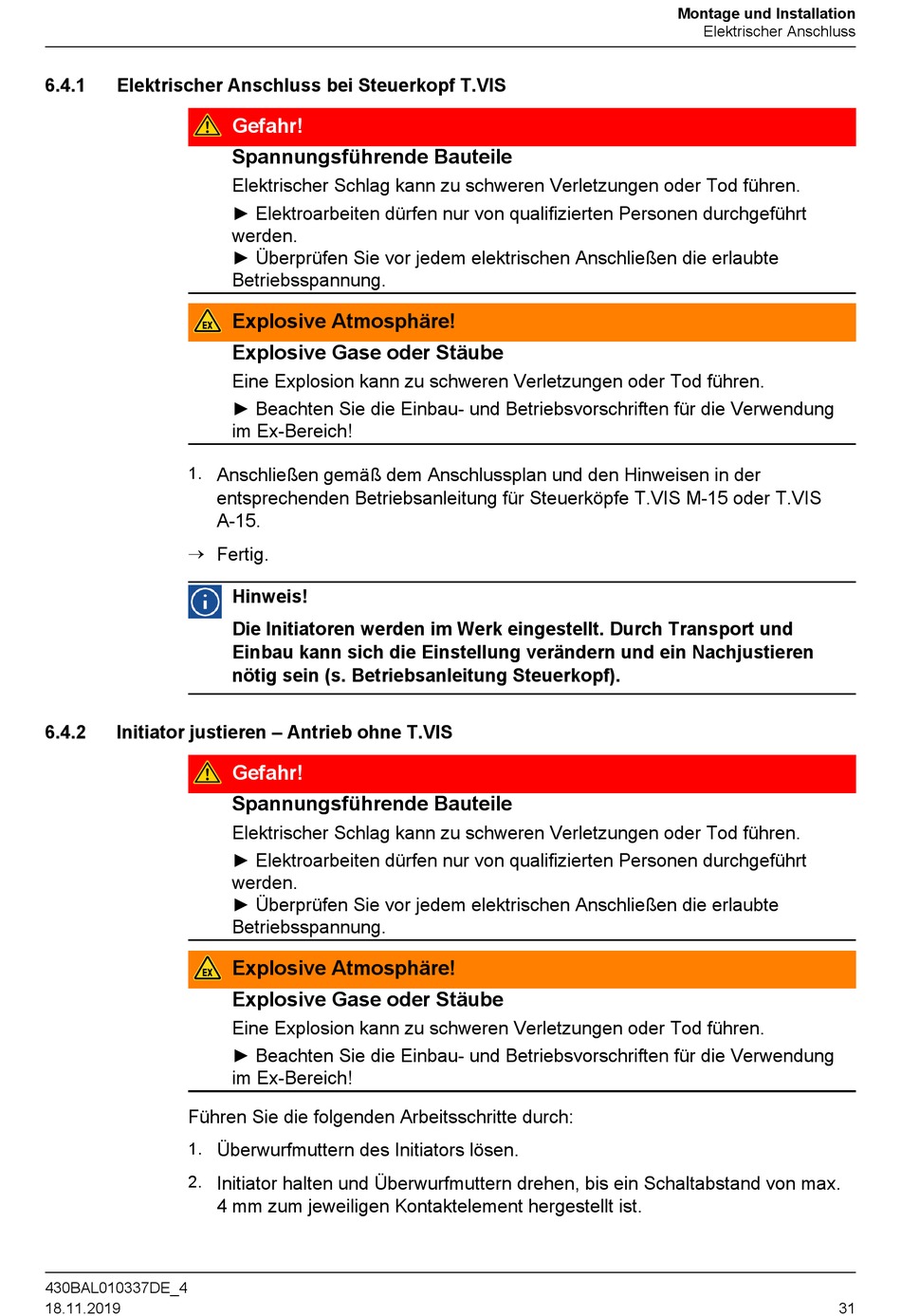

6.4.1
Elektrischer Anschluss bei Steuerkopf T.VIS
1.
®
6.4.2
Initiator justieren – Antrieb ohne T.VIS
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
430BAL010337DE_4
18.11.2019
Gefahr!
Spannungsführende Bauteile
Elektrischer Schlag kann zu schweren Verletzungen oder Tod führen.
► Elektroarbeiten dürfen nur von qualifizierten Personen durchgeführt
werden.
► Überprüfen Sie vor jedem elektrischen Anschließen die erlaubte
Betriebsspannung.
Explosive Atmosphäre!
Explosive Gase oder Stäube
Eine Explosion kann zu schweren Verletzungen oder Tod führen.
► Beachten Sie die Einbau- und Betriebsvorschriften für die Verwendung
im Ex-Bereich!
Anschließen gemäß dem Anschlussplan und den Hinweisen in der
entsprechenden Betriebsanleitung für Steuerköpfe T.VIS M-15 oder T.VIS
A-15.
Fertig.
Hinweis!
Die Initiatoren werden im Werk eingestellt. Durch Transport und
Einbau kann sich die Einstellung verändern und ein Nachjustieren
nötig sein (s. Betriebsanleitung Steuerkopf).
Gefahr!
Spannungsführende Bauteile
Elektrischer Schlag kann zu schweren Verletzungen oder Tod führen.
► Elektroarbeiten dürfen nur von qualifizierten Personen durchgeführt
werden.
► Überprüfen Sie vor jedem elektrischen Anschließen die erlaubte
Betriebsspannung.
Explosive Atmosphäre!
Explosive Gase oder Stäube
Eine Explosion kann zu schweren Verletzungen oder Tod führen.
► Beachten Sie die Einbau- und Betriebsvorschriften für die Verwendung
im Ex-Bereich!
Überwurfmuttern des Initiators lösen.
Initiator halten und Überwurfmuttern drehen, bis ein Schaltabstand von max.
4 mm zum jeweiligen Kontaktelement hergestellt ist.
Montage und Installation
Elektrischer Anschluss
31
