3.5.4

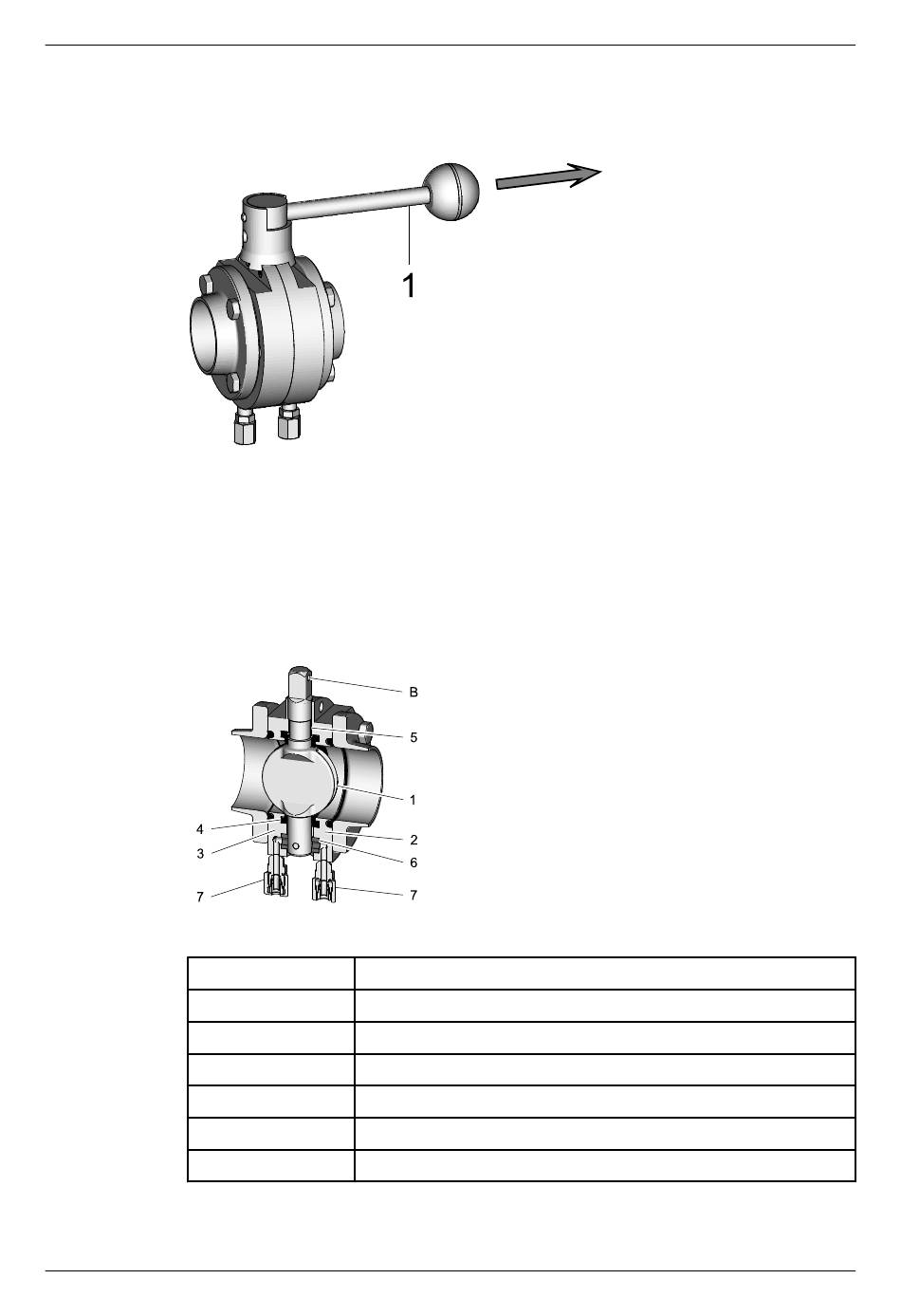

Handbetätigung H
Abb.10
Zum Öffnen und Schließen des Leckagescheibenventils lösen Sie den
Handhebel (1) durch leichtes Ziehen aus der Arretierung und drehen den Hebel
um 90°. Nach dem Loslassen des Hebels rastet er in die dafür vorgesehenen
Bohrungen ein. Die Endlagen des Leckagescheibenventils können durch
Initiatoren erfasst werden.
3.5.5
Scheibenventilkörper ohne Antrieb
Abb.11
Nr.
1
2
3
4
5
6
430BAL010337DE_4
18.11.2019
Bezeichnung
Ventilklappe
Flansch
Flansch
Klappendichtung
Gleitlager
Radialdichtung
Beschreibung
Funktionsbeschreibung
19
