Instandhaltung
Ventil demontieren
10.5.2

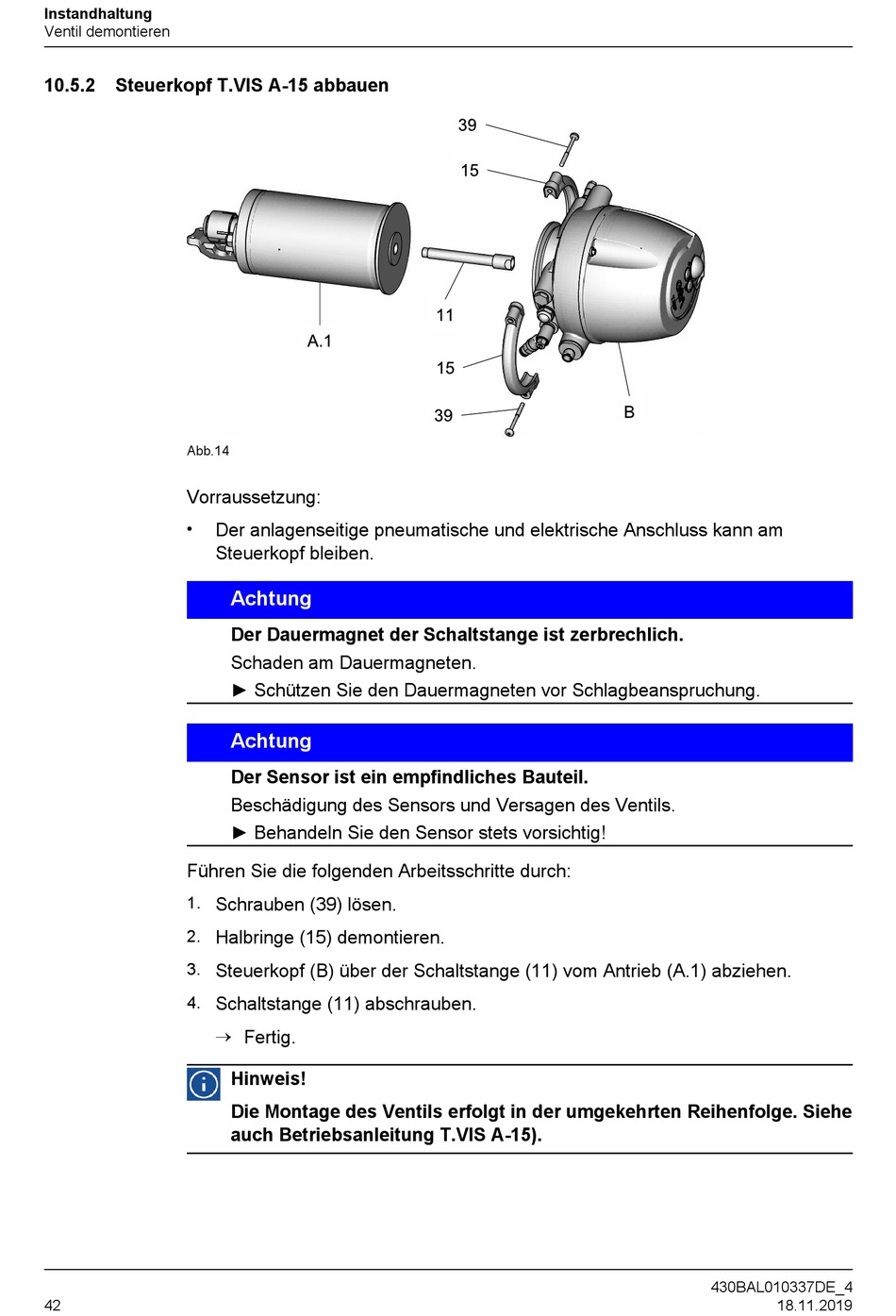

Steuerkopf T.VIS A-15 abbauen
Abb.14
Vorraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
42
Der anlagenseitige pneumatische und elektrische Anschluss kann am
Steuerkopf bleiben.
Achtung
Der Dauermagnet der Schaltstange ist zerbrechlich.
Schaden am Dauermagneten.
► Schützen Sie den Dauermagneten vor Schlagbeanspruchung.
Achtung
Der Sensor ist ein empfindliches Bauteil.
Beschädigung des Sensors und Versagen des Ventils.
► Behandeln Sie den Sensor stets vorsichtig!
Schrauben (39) lösen.
Halbringe (15) demontieren.
Steuerkopf (B) über der Schaltstange (11) vom Antrieb (A.1) abziehen.
Schaltstange (11) abschrauben.
®
Fertig.
Hinweis!
Die Montage des Ventils erfolgt in der umgekehrten Reihenfolge. Siehe
auch Betriebsanleitung T.VIS A-15).
430BAL010337DE_4
18.11.2019
