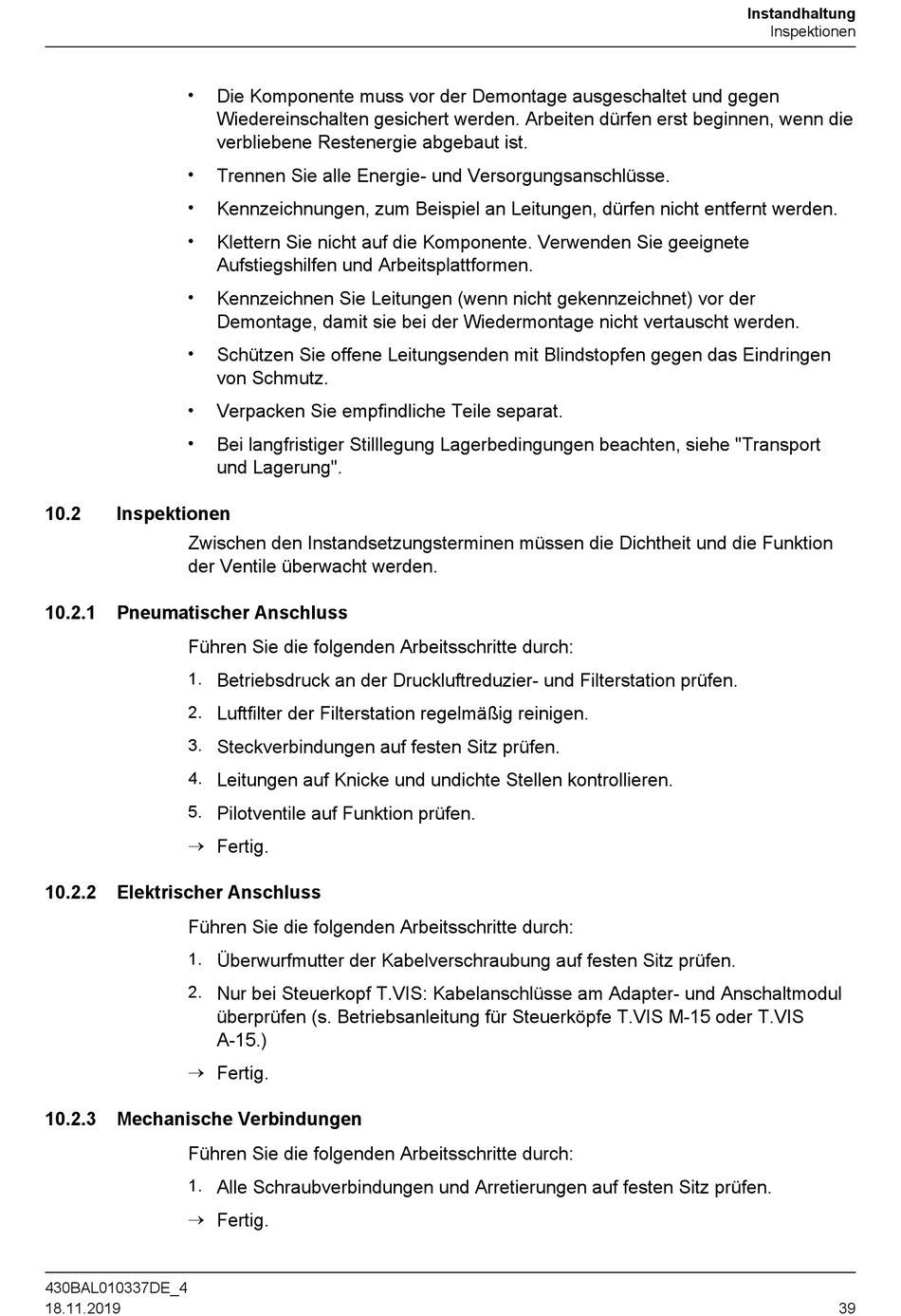

10.2
Inspektionen
Zwischen den Instandsetzungsterminen müssen die Dichtheit und die Funktion
der Ventile überwacht werden.
10.2.1
Pneumatischer Anschluss
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
®
10.2.2
Elektrischer Anschluss
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
®
10.2.3
Mechanische Verbindungen
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
430BAL010337DE_4
18.11.2019
Die Komponente muss vor der Demontage ausgeschaltet und gegen
Wiedereinschalten gesichert werden. Arbeiten dürfen erst beginnen, wenn die
verbliebene Restenergie abgebaut ist.
Trennen Sie alle Energie- und Versorgungsanschlüsse.
Kennzeichnungen, zum Beispiel an Leitungen, dürfen nicht entfernt werden.
Klettern Sie nicht auf die Komponente. Verwenden Sie geeignete
Aufstiegshilfen und Arbeitsplattformen.
Kennzeichnen Sie Leitungen (wenn nicht gekennzeichnet) vor der
Demontage, damit sie bei der Wiedermontage nicht vertauscht werden.
Schützen Sie offene Leitungsenden mit Blindstopfen gegen das Eindringen
von Schmutz.
Verpacken Sie empfindliche Teile separat.
Bei langfristiger Stilllegung Lagerbedingungen beachten, siehe "Transport
und Lagerung".
Betriebsdruck an der Druckluftreduzier- und Filterstation prüfen.
Luftfilter der Filterstation regelmäßig reinigen.
Steckverbindungen auf festen Sitz prüfen.
Leitungen auf Knicke und undichte Stellen kontrollieren.
Pilotventile auf Funktion prüfen.
Fertig.
Überwurfmutter der Kabelverschraubung auf festen Sitz prüfen.
Nur bei Steuerkopf T.VIS: Kabelanschlüsse am Adapter- und Anschaltmodul
überprüfen (s. Betriebsanleitung für Steuerköpfe T.VIS M-15 oder T.VIS
A-15.)
Fertig.
Alle Schraubverbindungen und Arretierungen auf festen Sitz prüfen.
Fertig.
Instandhaltung
Inspektionen
39
