Bedienung

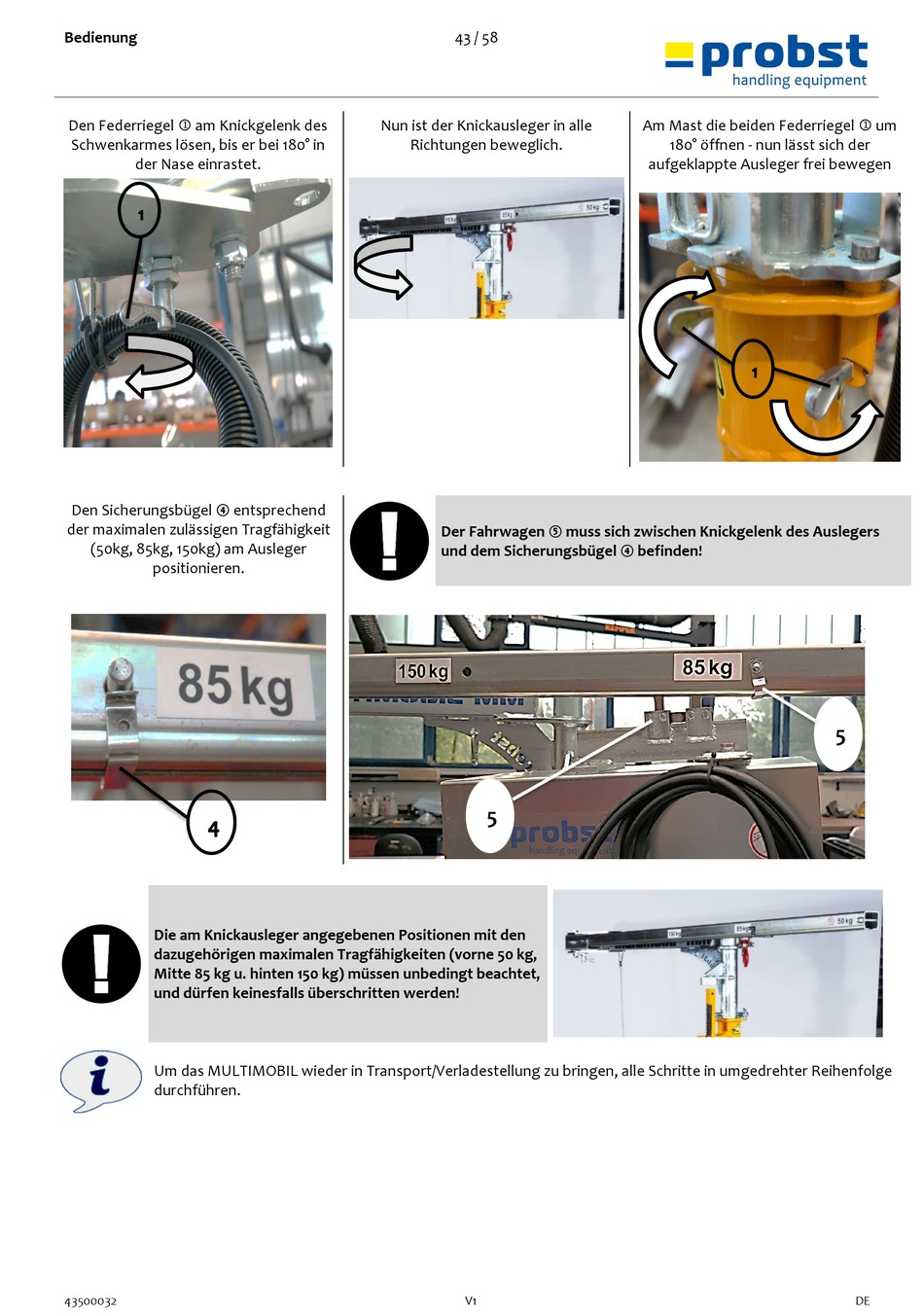

Den Federriegel am Knickgelenk des
Schwenkarmes lösen, bis er bei 180° in
der Nase einrastet.
Den Sicherungsbügel ④ entsprechend
der maximalen zulässigen Tragfähigkeit
(50kg, 85kg, 150kg) am Ausleger
positionieren.
Die am Knickausleger angegebenen Positionen mit den
dazugehörigen maximalen Tragfähigkeiten (vorne 50 kg,
Mitte 85 kg u. hinten 150 kg) müssen unbedingt beachtet,
und dürfen keinesfalls überschritten werden!
Um das MULTIMOBIL wieder in Transport/Verladestellung zu bringen, alle Schritte in umgedrehter Reihenfolge
durchführen.
43500032
43 / 58
Nun ist der Knickausleger in alle
Richtungen beweglich.
Der Fahrwagen ⑤ muss sich zwischen Knickgelenk des Auslegers
und dem Sicherungsbügel ④ befinden!
5
V1
Am Mast die beiden Federriegel um
180° öffnen - nun lässt sich der
aufgeklappte Ausleger frei bewegen
5
DE
