Montage der Aufbauten

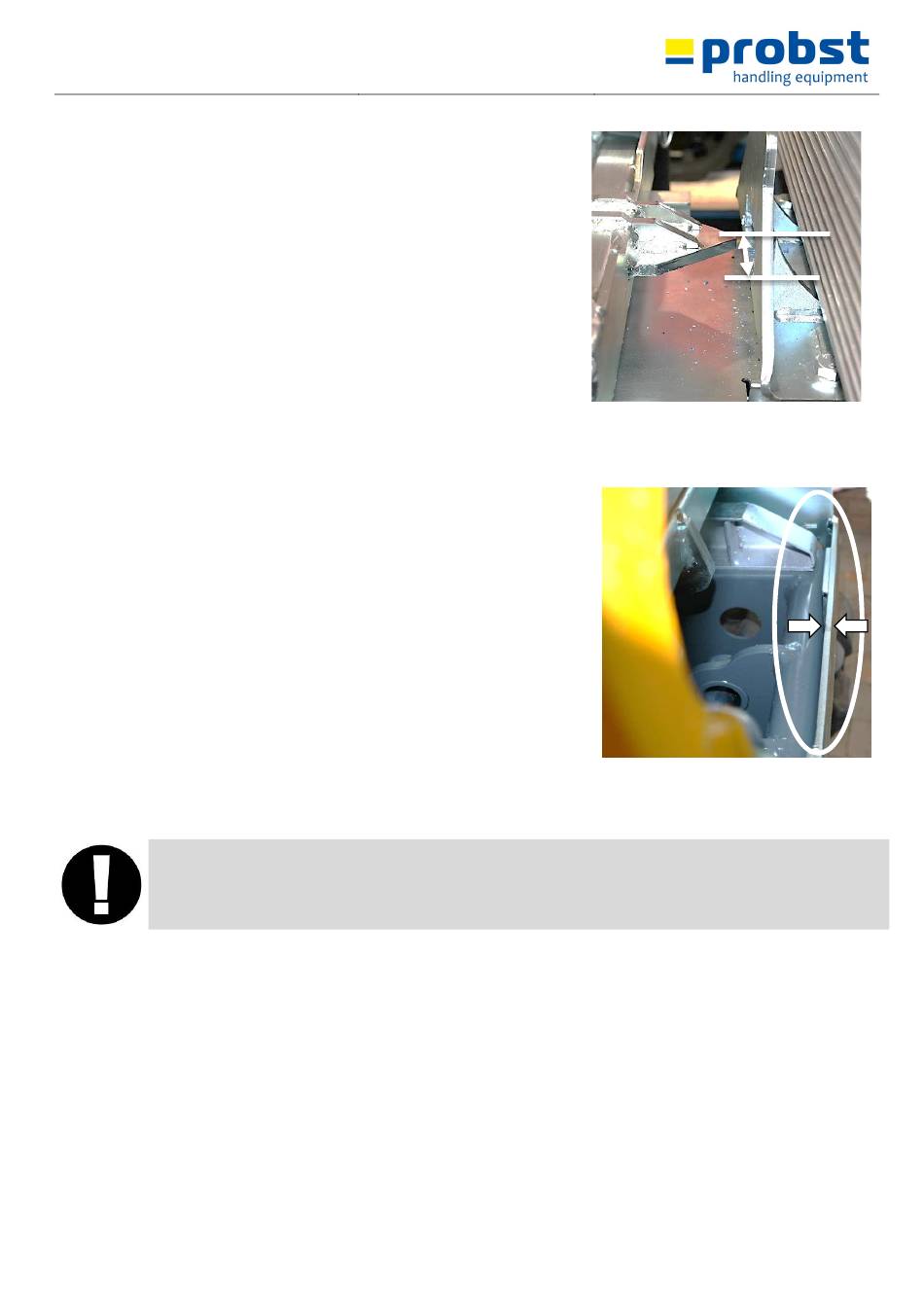

4) Alle 4 Abstützungen wechselweise soweit herunterkurbeln, dass der
Abstand zwischen Unterkante Kippaufbau und Oberkante Rahmen-
Raupenfahrgestell noch ca. 1 cm beträgt (Abb. 2)
5) Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), langsam weiter vorwärtsfahren, bis sich
Verriegelungsnase innerhalb der Öffnung des Verriegelungsblechs
befindet.
6) Die beiden hinteren Abstützungen hochkurbeln, bis der Kippaufbau
auf dem Rahmen des Raupenfahrgestells aufliegt.
1)
Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), langsam weiter vorwärtsfahren, bis
Verriegelungsnase vollständig eingerastet ist (Hinweis: Rahmen des
Raupenfahrgestells schlägt dabei vorne an Anschlag an (Abb. 3)
2) Die beiden vorderen Abstützungen hochkurbeln bis der Kippaufbau
vollständig aufliegt.
3) Beide Arretierungsbolzen (vorne) wieder montieren.
4) Alle 4 Abstützungen demontieren und beiseitelegen.
5) Die 4 Hydraulikschläuche wieder mit den Schnellwechselkupplungen
am Wechselrahmen verbinden.
6) Funktionstest Kippmulde nach oben/nach unten und
Selbstladeschaufel nach oben/nach unten durchführen (Dichtigkeit
der Hydraulikschnellwechselkupplungen kontrollieren).
Achtung: Das Fahrzeug darf nur bewegt und für Transportarbeiten genutzt werden, wenn die
Verriegelungsnase eingerastet ist und beide Sicherungsbolzen montiert sind!
43500032
20 / 58
Abb. 1
Abb. 2
V1
~1 cm
Abb. 3
DE
