Montage der Aufbauten

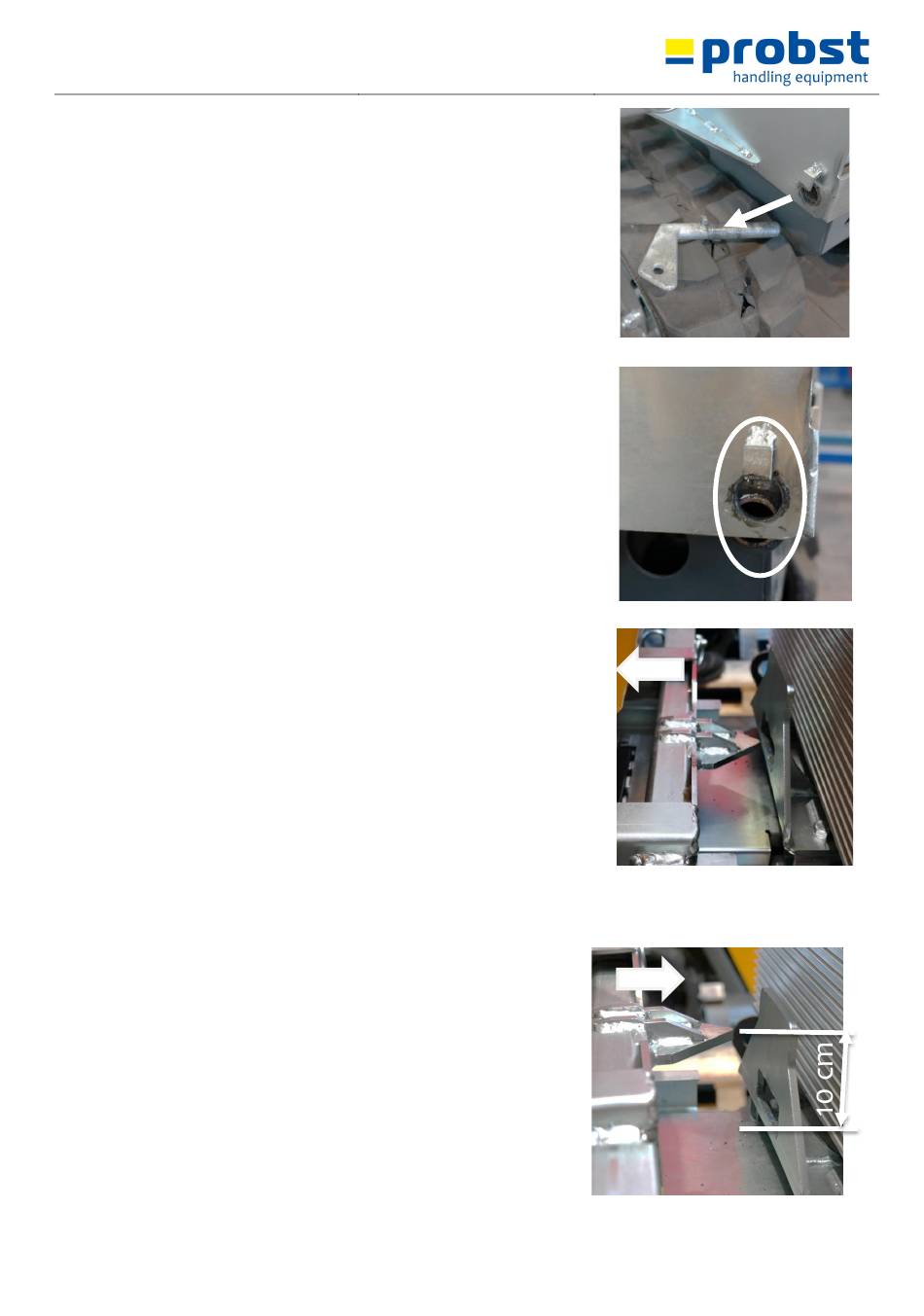

6) Beide Arretierungsbolzen (vorne) demontieren und beiseitelegen.
(Abb. 2)
7) Die beiden vorderen Abstützungen, wechselseitig ca. 1 cm
hochkurbeln (Tipp: halbe Bohrung ist jeweils noch sichtbar) (Abb. 3)
8) Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol) ca. 10 cm rückwärtsfahren, bis die
Verriegelungsnase (hinten) frei ist (Abb. 4) (Hinweis: Sollte der
Kippaufbau mitgezogen werden, dann die beiden hinteren
Abstützungen etwas weiter nach unten kurbeln – d.h. leicht unter
Spannung setzen).
9) Alle 4 Abstützungen wechselweise, reihum, ca. 5 cm hochkurbeln.
10) Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), geradeaus, rückwärts unter Kippaufbau
herausfahren.
4.2.2
Montage
1)
Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), geradeaus, vorwärts unter Kippaufbau fahren.
Dabei darauf achten, dass der Rahmen des Raupenfahrgestells
zwischen die Leitbleche des Kippaufbaus einfährt.
2) Sollte der Kippaufbau dabei nach vorne geschoben werden =>
Ursache prüfen und entweder Fahrtrichtung durch kurzes
Rückwärtsrangieren korrigieren oder Abstützungen vorne bzw.
hinten etwas höher kurbeln.
3) Abstand und Position der Verriegelungsnase (hinten am Kippaufbau)
zum Verriegelungsblech (am Raupenfahrgestell) dabei im Blick
behalten (Abb. 1). Sobald der Abstand zwischen Verriegelungsnase
und Verriegelungsblech nur noch ca. 10 cm beträgt, Rückwärtsfahrt
stoppen.
43500032
19 / 58
V1
Abb. 2
Abb. 3
Abb. 4
