Montage der Aufbauten
4
Montage der Aufbauten
4.1

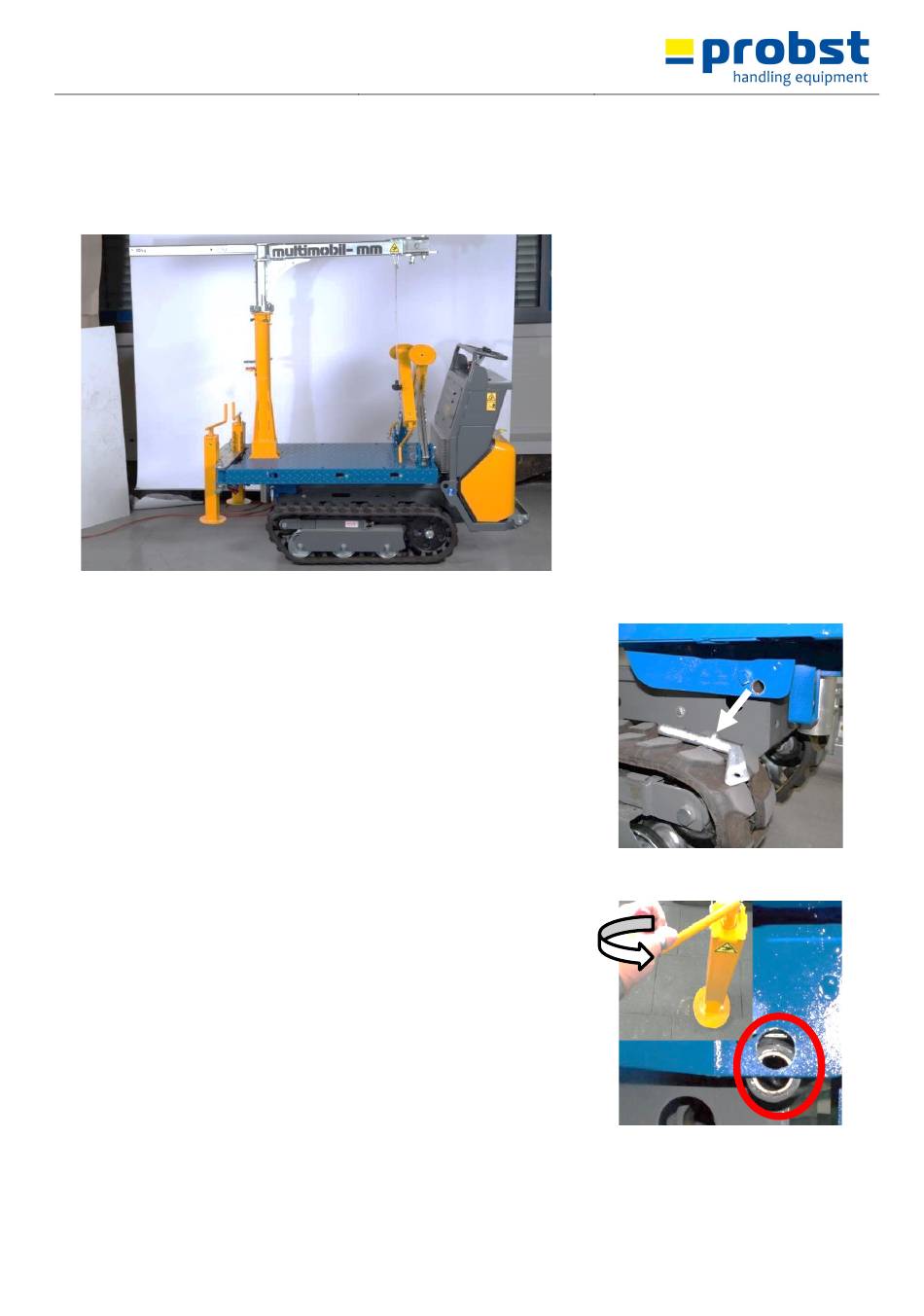

Wechselvorgang Plattformaufbau
4.1.1
Demontage
1)
Achtung: Wechselvorgang nur auf ebener Fläche mit tragfestem
Untergrund durchführen. Falls notwendig geeignete Unterlagen,
wie Kanthölzer, Betonplatten usw. verwenden)
2) Alle 4 Abstützungen soweit herunterkurbeln, dass diese auf dem
Boden aufsetzen (a.) wenn der Plattformaufbau nur in Parkposition
abgestellt werden soll – Abstützungen wie in Kapitel „Park-, Fahr-
und Arbeitspositionen" gezeigt herausklappen / abstecken. b.)
Wenn der Plattformaufbau in Arbeitsposition, ohne Fahrgestell
abgestellt werden soll, - Abstützungen, wie in Kapitel „Park-, Fahr-
und Arbeitspositionen" gezeigt herausklappen / abstecken).
3) Beide Arretierungsbolzen (vorne) demontieren und beiseitelegen
(Abb.1).
4) Die beiden vorderen Abstützungen, wechselseitig ca. 1 cm
hochkurbeln (Tipp: halbe Bohrung ist jeweils noch sichtbar Abb. 2)
5) Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol) ca. 10 cm rückwärtsfahren, bis die
Verriegelungsnase (hinten) frei ist Abb. 3 (Hinweis: Sollte der
Plattformaufbau mitgezogen werden, dann die beiden hinteren
Abstützungen etwas weiter nach unten kurbeln – d.h. leicht unter
Spannung setzen)
6) Alle 4 Abstützungen wechselweise, reihum, ca. 5 cm hochkurbeln.
43500032
16 / 58
V1
Abb. 1
Abb. 2
