Montage der Aufbauten
7) Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), geradeaus, rückwärts unter Plattformaufbau
herausfahren.
4.1.2
Montage
1)
Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), geradeaus, vorwärts unter Plattformaufbau
fahren. Dabei darauf achten, dass der Rahmen des
Raupenfahrgestells zwischen die Leitbleche des Plattformaufbaus
einfährt.
2) Sollte der Plattformaufbau dabei nach vorne geschoben werden
→ Ursache prüfen und entweder Fahrtrichtung durch kurzes
Rückwärtsrangieren korrigieren oder Abstützungen vorne bzw.
hinten etwas höher kurbeln.

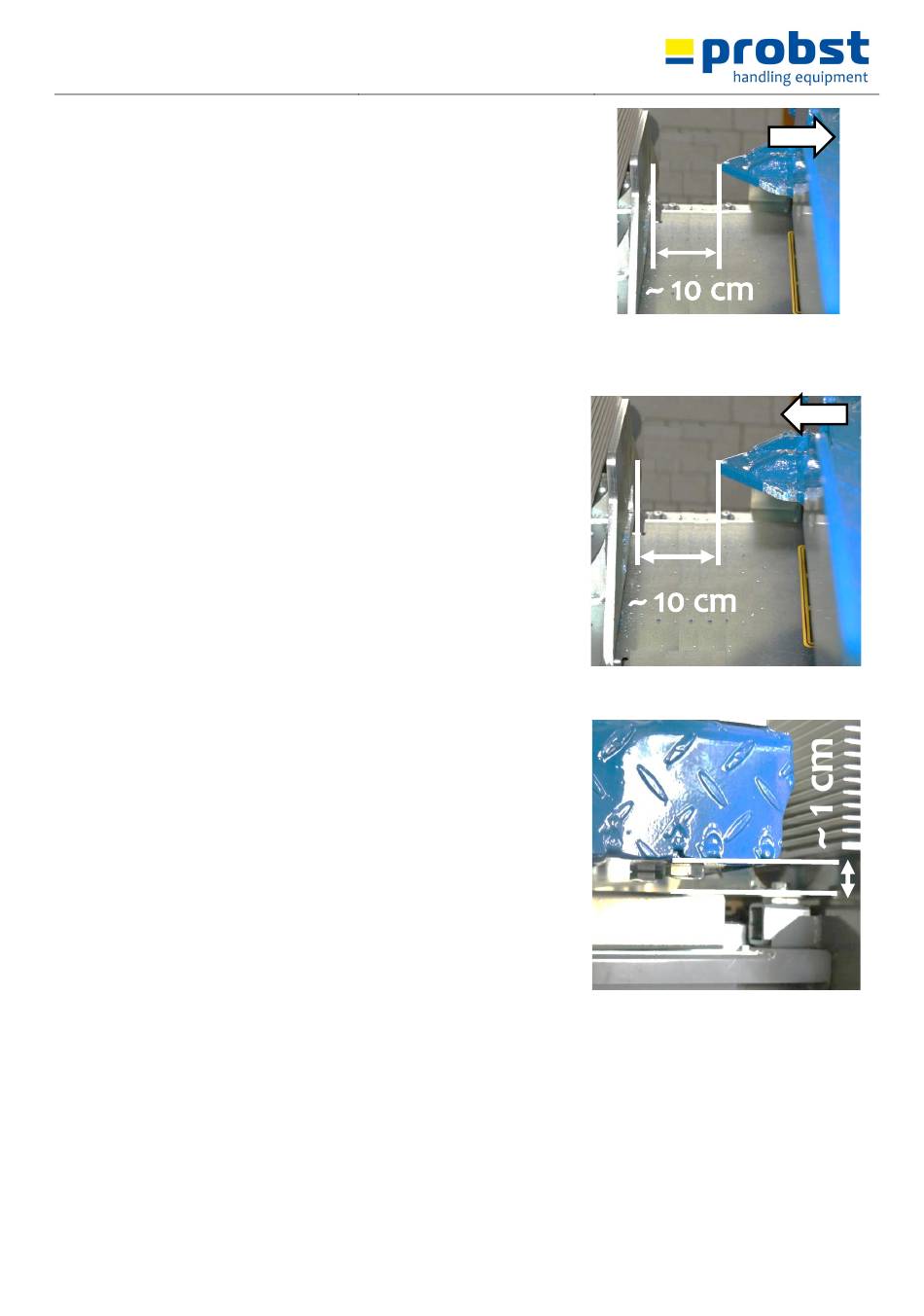

3) Abstand und Position der Verriegelungsnase (hinten am
Plattformaufbau) zum Verriegelungsblech (am Raupenfahrgestell)
dabei im Blick behalten (Abb. 1). Sobald der Abstand zwischen
Verriegelungsnase und Verriegelungsblech nur noch ca. 10 cm
beträgt, Vorwärtsfahrt stoppen.
4) Alle 4 Abstützungen wechselweise soweit herunterkurbeln, dass
der Abstand zwischen Unterkante Plattformaufbau und Oberkante
Rahmen-Raupenfahrgestell noch ca. 1 cm beträgt (Abb. 2)
5) Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), langsam weiter vorwärtsfahren, bis sich
Verriegelungsnase innerhalb der Öffnung des Verriegelungsblechs
befindet (Abb. 3).
6) Die beiden hinteren Abstützungen hochkurbeln, bis der
Plattformaufbau auf dem Rahmen des Raupenfahrgestells aufliegt.
7) Mit dem Raupenfahrgestell (in langsamer Fahrstufe –
Schneckensymbol), langsam weiter vorwärtsfahren, bis
Verriegelungsnase vollständig eingerastet ist (Hinweis: Rahmen des
Raupenfahrgestells schlägt dabei vorne an Anschlag an (Abb. 4)
8) Die beiden vorderen Abstützungen hochkurbeln bis der
Plattformaufbau vollständig aufliegt.
43500032
17 / 58
V1
Abb. 3
Abb. 1
Abb. 2
DE
