probst VZ-II Betriebsanleitung
Versetzzange
Vorschau ausblenden
Andere Handbücher für VZ-II:
- Betriebsanleitung (43 Seiten) ,
- Bedienungsanleitung (21 Seiten) ,
- Betriebsanleitung (45 Seiten)
Verwandte Anleitungen für probst VZ-II
Inhaltszusammenfassung für probst VZ-II
- Seite 1 Betriebsanleitung Operating Instructions Instructions d'emploi Bedrijfshandleiding Istruzioni d’uso VZ-II 53100141 DE/GB/FR/NL/IT...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
- Seite 5 Betriebsanleitung Original Betriebsanleitung Versetzzange VZ VZ-II 5310.0141...
-
Seite 6: Inhaltsverzeichnis
Einstellung des Greifbereichs ........................13 Bedienung allgemein ............................. 13 Wartung und Pflege .............................. 14 Wartung .................................14 6.1.1 Mechanik ..............................14 Störungsbeseitigung ............................. 15 Reparaturen ..............................15 Prüfungspflicht .............................. 15 Hinweis zum Typenschild ..........................16 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 16 5310.0141... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 13.11.2019................(Eric Wilhelm, Geschäftsführer) 5310.0141... -
Seite 8: Allgemeines
Allgemeines 4 / 16 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät (Versetzzange VZ II) ist ausschließlich geeignet zum Greifen und Versetzen von Bordsteinen, sowie großformatigen Platten mit entsprechender Abmessung und kann mit einem Hebezeug, oder als 2-Mann- Gerät bedient werden. Da beim Greifen von konischen Greifgütern Abgleitgefahr besteht, dürfen mit dem Gerät nur rechtwinklige Greifgüter gegriffen werden. - Seite 9 Allgemeines 5 / 16 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 10: Übersicht Und Aufbau

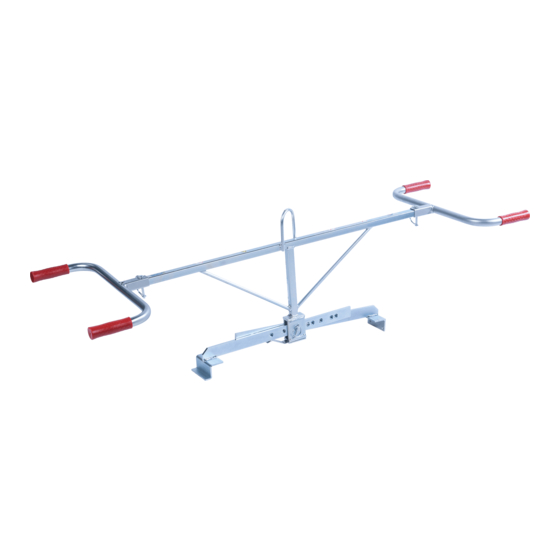

Allgemeines 6 / 16 Übersicht und Aufbau Handgriff zur Bedienung des Gerätes Handgriff zur Einstellung des Greifbereichs Einhängeöse für Kranhaken Federriegel Zentrierung Gummigreifbacken Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild / Datenblatt zu entnehmen. -
Seite 11: Sicherheit
Sicherheit 7 / 16 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 12: Sicherheitskennzeichnung
Sicherheit 8 / 16 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 Ø... -
Seite 13: Persönliche Sicherheitsmaßnahmen
Sicherheit 9 / 16 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 14: Sicherheit Im Betrieb
Sicherheit 10 / 16 Sicherheit im Betrieb 3.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 15: Installation
11 / 16 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 16: Einstecktaschen (Optional)
Installation 12 / 16 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 17: Bedienung
Bedienung 13 / 16 Bedienung Einstellung des Greifbereichs • Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen. Den Greifbereich immer zuerst auf der einen u. dann auf der anderen Seite einstellen. • Zur Verstellung des Greifbereichs Federriegel (3) nach oben ziehen und um 180°... -
Seite 18: Wartung Und Pflege
Wartung und Pflege 14 / 16 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 19: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 20: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 21: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 95 548,55 1612 50 50 50 Bkl. 200 min. 356 max. 506 min. ÖW=720 max. ÖW=1020 ca. 28 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / Product Name: Laying Clamp VZ II © all rights reserved conform to ISO 16016 Datum Name Benennung...
- Seite 97 A53100141 VZ-II 29040227 29040210 29040665 29040056 29040221 29040213 29040213 29040017 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 16.01.2020 / Simon, Swen ----- / ----- Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
