Installation
3.1.3

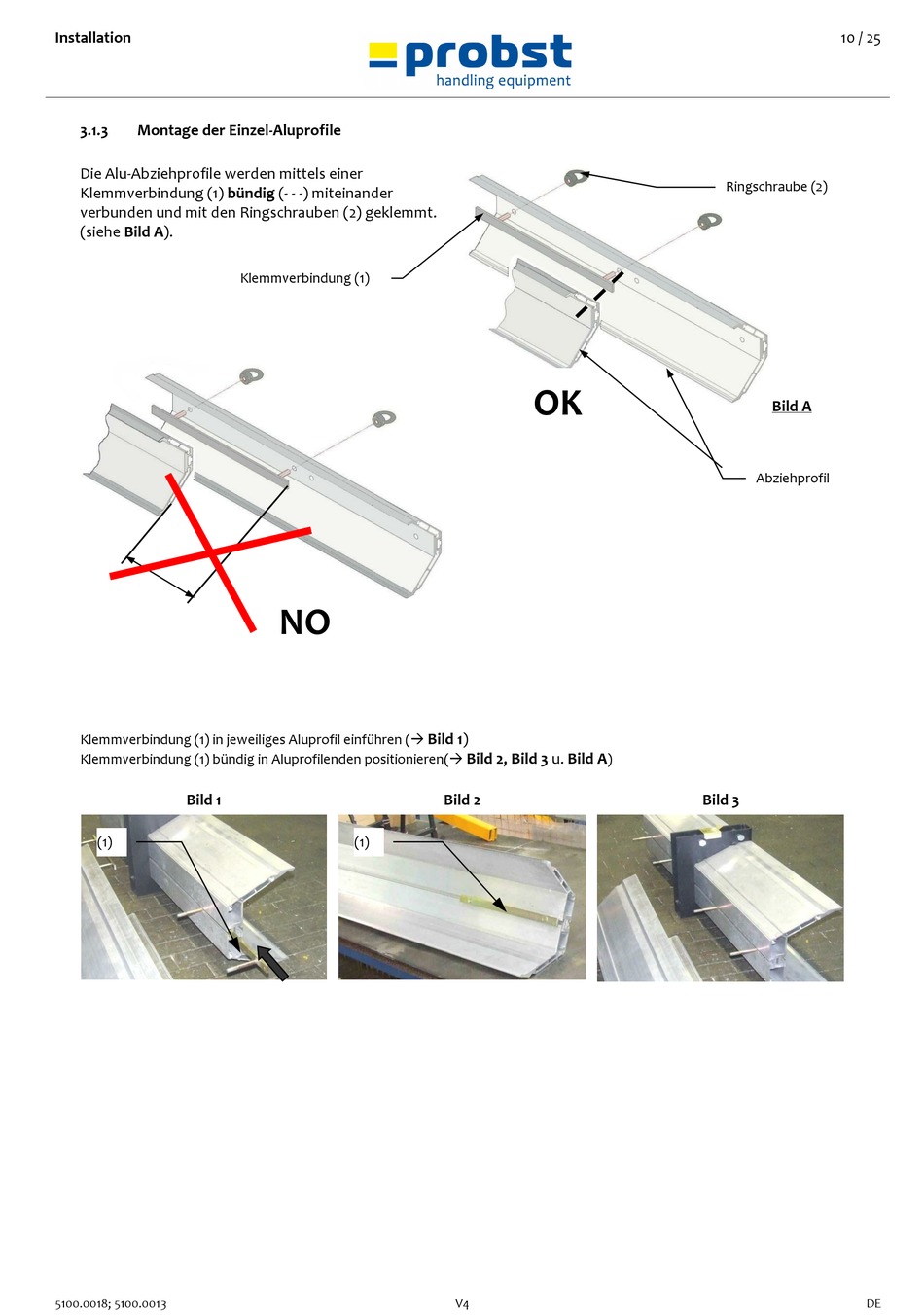

Montage der Einzel-Aluprofile
Die Alu-Abziehprofile werden mittels einer
Klemmverbindung (1) bündig (- - -) miteinander
verbunden und mit den Ringschrauben (2) geklemmt.
(siehe Bild A).
Klemmverbindung (1) in jeweiliges Aluprofil einführen (
Klemmverbindung (1) bündig in Aluprofilenden positionieren(
Bild 1
(1)
5100.0018; 5100.0013
Klemmverbindung (1)
NO
(1)
OK
Bild 1)
Bild 2, Bild 3 u. Bild A
Bild 2
V4
Ringschraube (2)
Bild A
Abziehprofil
)
Bild 3
10 / 25
DE
