MI-Referenzeinheiten, X-Press
Übersicht
Allgemeines
Die MI-Referenzeinheiten, X-Press verfügen über ein Befestigungssystem mit:
• einem Einstellgelenk zur optimalen Ausrichtung der Referenzeinheit im Kamerasichtfeld,
• einem Schnellverschlussmechanismus zum Abnehmen der MI-Referenzeinheit, X-Press
während des Eingriffs, wenn sie nicht aktiv für die Navigation benötigt wird, und zum erneuten
Anbringen der Einheit in derselben Ausrichtung, damit keine Registrierinformationen verloren
gehen.
Eine komplette, funktionsfähige MI-Referenzeinheit, X-Press besteht aus folgenden
Komponenten:
• einer Referenzeinheit (Y- oder T-Geometrie) zur Positionsbestimmung des Patientenknochens
• einer Fixierungseinheit (1-Pin oder 2-Pin) als Schnittstelle zwischen der Referenzeinheit und
dem Knochen
• einer oder zwei Schanzschrauben
Zusammengebaute MI-Referenzeinheiten, X-Press
Nr.
①
②
HINWEIS: Beide Referenzeinheiten können sowohl in Kombination mit der Fixierungseinheit „1-
Pin", X-Press oder der Fixierungseinheit „2-Pin", X-Press verwendet werden.
Klinisches Benutzerhandbuch Aufl. 1.1 Dash® Smart Instrument Technologies Version 1.1
Referenzeinheit, X-Press
Y-Geometrie (52411), angebracht an Fixierungseinheit 1-Pin
T-Geometrie (52410), angebracht an Fixierungseinheit 2-Pin
①
②

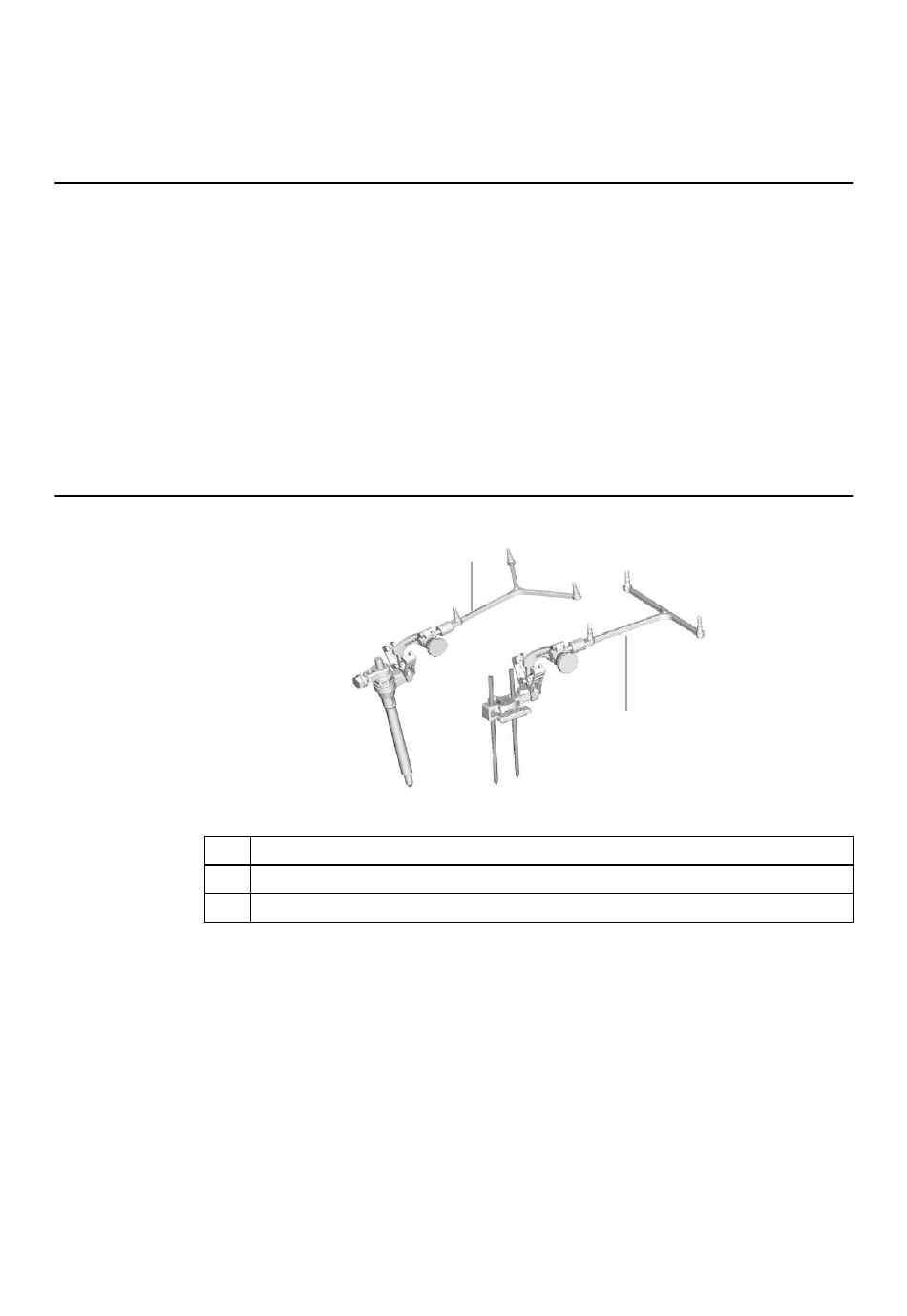

Abbildung 126
