NAVIGATION VON HÜFTOPERATIONEN
3.2.2
Kamera-Einstellung

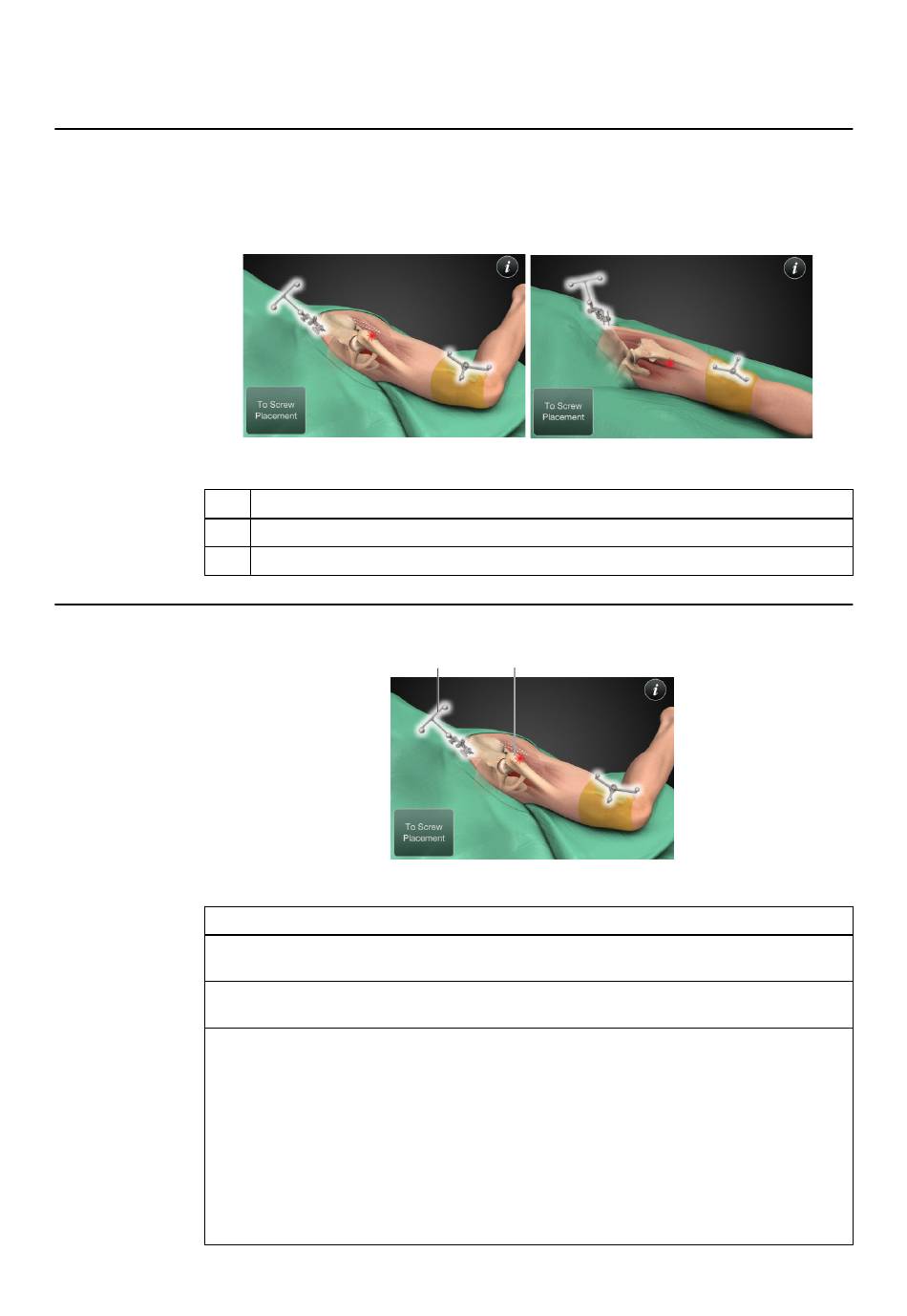

Ansicht zur Kamera-Einstellung
Nachdem die Referenzeinheiten angebracht wurden, können Sie die Kameraposition
feinjustieren, um sie optimal für die ausgewählte Behandlungsseite und Patientenlage
einzustellen.
Nr.
①
②
Bestätigen der Kamera-Einstellung
Schritte
1.
2.
3.
Klinisches Benutzerhandbuch Aufl. 1.1 Dash® Smart Instrument Technologies Version 1.1
①
Erläuterung
Optimale Kameraperspektive für Eingriffe in Seitenlage
Optimale Kameraperspektive für Eingriffe in Rückenlage
Vergewissern Sie sich, dass das Dash-Kamerastativ korrekt im OP positioniert ist (am
Fußende des Betts, gegenüber der zu behandelnden Seite; siehe Seite 26).
Stellen Sie die Kamera so ein, dass der Laser-Pointer (siehe Seite 149) auf den Bereich
am Patienten gerichtet ist, der auf dem Bildschirm angezeigt wird ④.
Stellen Sie sicher, dass die erforderlichen Referenzeinheiten für die Kamera sichtbar sind,
wie auf dem Bildschirm dargestellt.
• Wenn eine Referenzeinheit hervorgehoben dargestellt wird, ist sie derzeit sichtbar ③.
• Wenn eine Referenzeinheit ausgegraut ist, ist sie derzeit nicht sichtbar, war es jedoch
zuvor.
• Wenn von einer Referenzeinheit nur der Umriss angezeigt wird, wurde sie von der Ka-
mera noch nicht erkannt.
HINWEIS: Wenn die Referenzeinheiten zu nah oder zu weit voneinander entfernt positio-
niert wurden, zeigt das System durch einen Pfeil an, in welche Richtung die Referenzein-
heit für eine optimale Positionierung verschoben werden sollte.
Abbildung 21
③
④
Abbildung 22
②
49
