INSTRUMENTE
7.7
Knee Plane Tool-Instrumente
Übersicht
Allgemeines
Das Knee Plane Tool-Set besteht aus folgenden Komponenten:
• einer Tracking-Einheit zur Kameraverfolgung während des Verifizierungs-Workflows.
• einem Schneidblockadapter zur Registrierung von Punkten vor der Resektion während des
pinfreien Workflows.
• einer Knochenverifizierungsplatte zur Registrierung der Ausrichtung nach der Resektion
beim pinfreiem Workflow.
Verändern Sie die Position oder die Ausrichtung des Schneidblocks nicht mit dem
angebrachten Schneidblockadapter, da es dadurch zu einer Verbiegung der Platte und zu
Navigationsungenauigkeiten kommen kann. Halten Sie den Schneidblockadapter nicht bei
noch angebrachtem Schneidblock hoch.

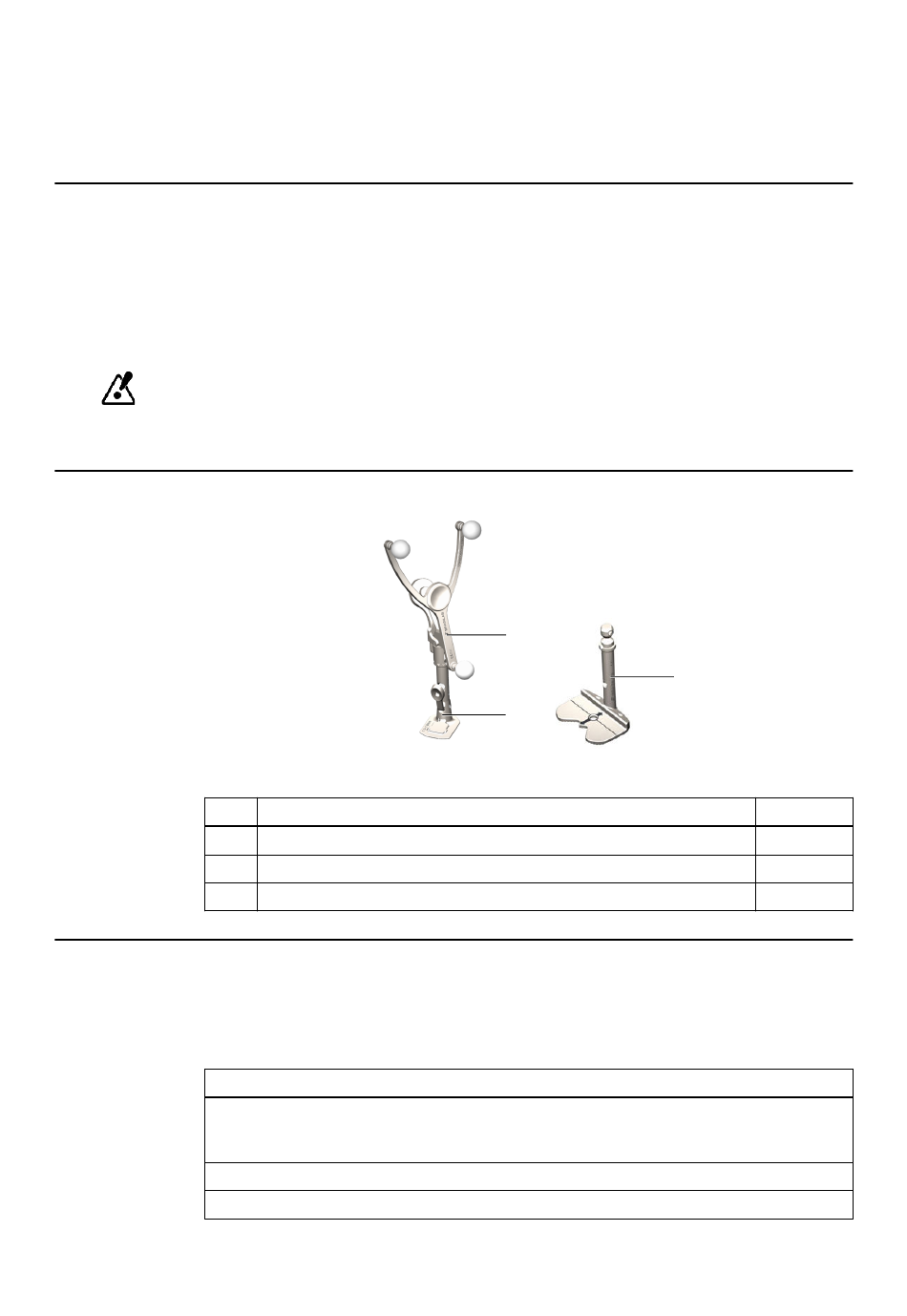

Knee Plane Tool-Komponenten
Nr.
①
②
③
Knee Plane Tool-Instrumente
Die Tracking-Einheit ① kann bei pinfreien Knie-Workflows für die Registrierung und Verifizierung
verwendet werden. Sie können die Tracking-Einheit am Schneidblockadapter ② (in
verschiedenen Kamerarichtungen) und an der Knochenverifizierungsplatte③ (in linker und
rechter Ausrichtung) anbringen.
Schritte
1.
2.
3.
Klinisches Benutzerhandbuch Aufl. 1.1 Dash® Smart Instrument Technologies Version 1.1
Komponenten
Knee Plane Tool-Tracking-Einheit
Knee Plane Tool-Schneidblockadapter
Knee Plane Tool-Knochenverifizierungsplatte
Drücken Sie den Hebel an der Tracking-Einheit ① nach unten, um den Schneidblocka-
dapter ② oder die Knochenverifizierungsplatte ③ anzubringen, und lassen Sie ihn an-
schließend los.
Vergewissern Sie sich, dass der angebrachte Adapter fest sitzt.
Stellen Sie stets sicher, dass die Markerkugeln für die Kamera sichtbar bleiben.
①
②
Abbildung 125
③
Artikelnr.
53201
53202
53203
197
