INSTRUMENTE
Schritte
1.
2.
3.
HINWEIS: Jedes Teil ist mit einer eingravierten Teilenummer gekennzeichnet, damit die Teile
leichter auseinander gehalten werden können.
Zerlegen
Schritte
1.
2.
3.
4.

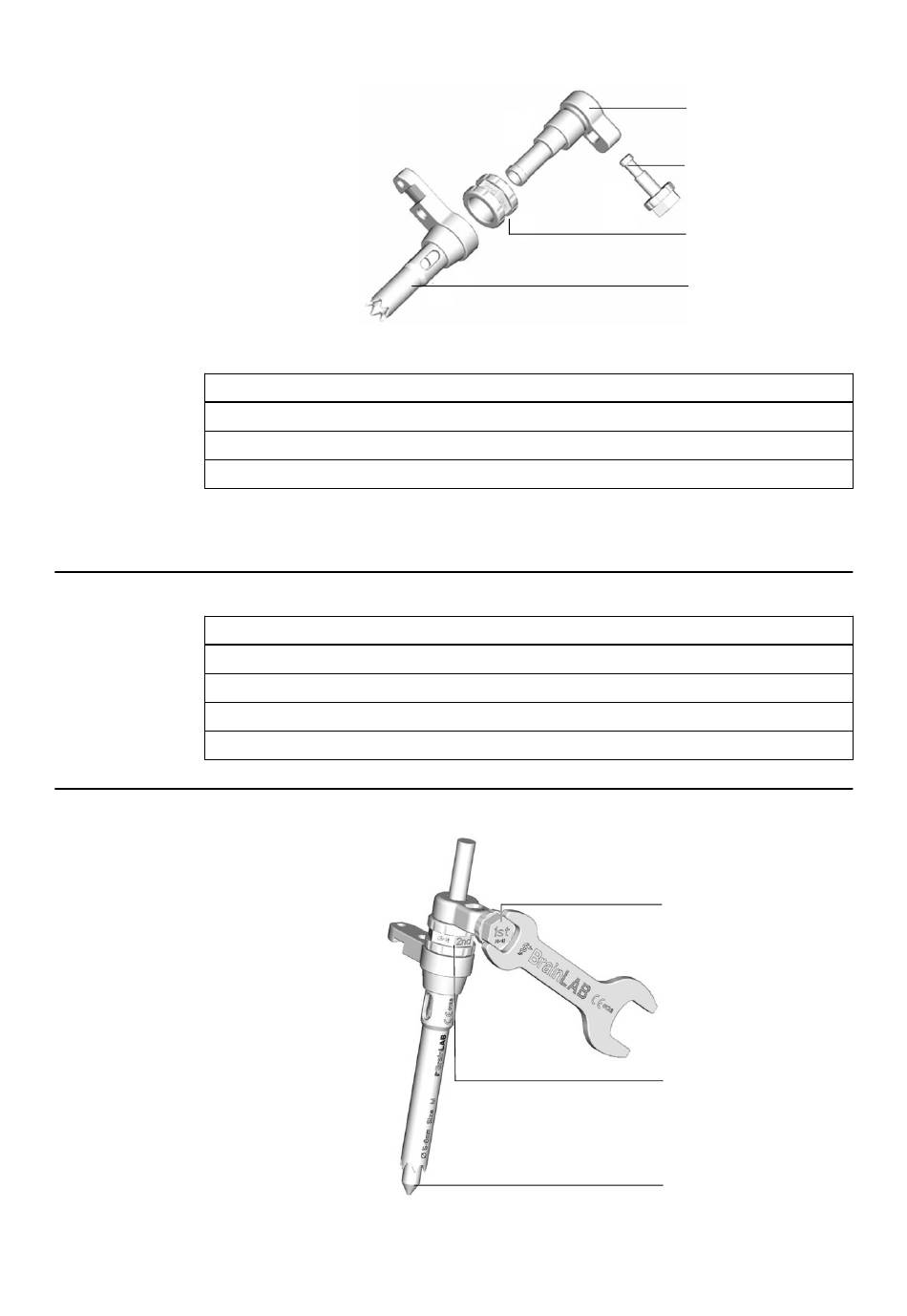

Anbringen der Fixierungseinheit
Klinisches Benutzerhandbuch Aufl. 1.1 Dash® Smart Instrument Technologies Version 1.1
Schrauben Sie die Fixierschraube ② in das Inlay ①.
Schrauben Sie die Mutter ③ auf das Inlay ①.
Schrauben Sie ①, ② und ③ in die gezahnte Hülse ④.
Ziehen Sie die Komponenten ①, ② und ③ so weit wie möglich heraus.
Schrauben Sie ①, ② und ③ als Einheit von der Hülse ④ ab.
Lösen Sie die Mutter ③ vom Inlay ①.
Lösen Sie die Schraube ② aus dem Inlay ①.
Abbildung 133
Abbildung 134
①
②
③
④
①
②
③
207
