INBETRIEBNAHME EINES PRojEKTS
5.1.2 Übertragung der CoMBIVIS studio 6 Anwendung auf das Zielsystem
Um eine gültige COMBIVIS studio 6 Anwendung auf das Zielsystem zu übertra-gen,
führen Sie die folgenden Schritte aus:
•
•
•
•
•
•

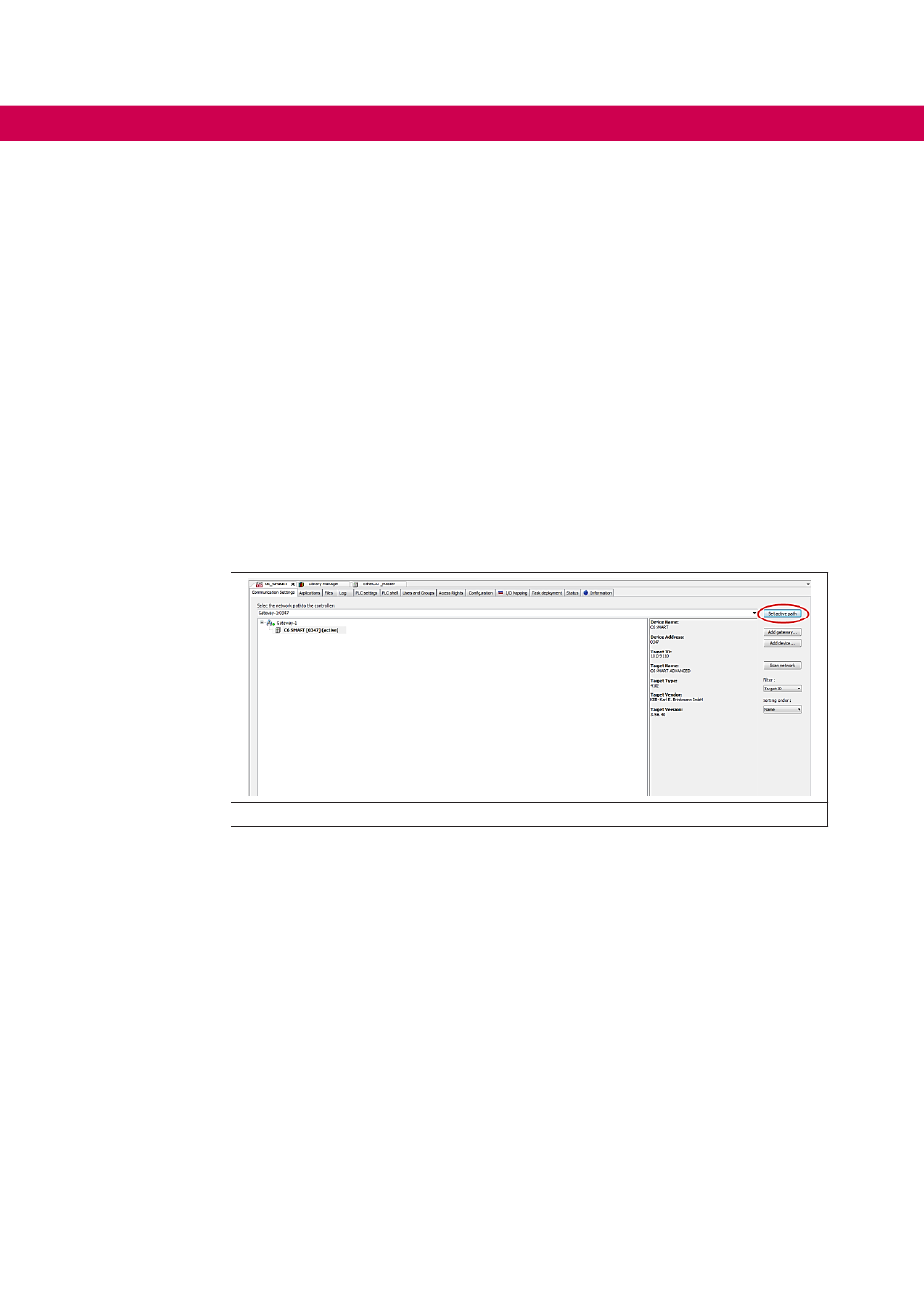

Abbildung 25: Einstellung des aktiven Pfades
5.1.3 I/o Feldbus
Die COMBIVIS studio 6 Implementierung für C6 SMART Systeme unterstützt die folgen-
den I/O Feldbusse:
•
•
•
•
Um den I/O Master einzugeben, klicken Sie rechts auf das C6 SMART Gerätesymbol
im Projektbaum, wählen Sie „Gerät hinzufügen" aus dem „Vendor" Listenfeld. Die ver-
fügbaren Master-Geräte werden in die Liste eingetragen. Wählen Sie das Gerät aus,
welches Sie für Ihre Anwendung brauchen.
C6 SMART Systeme zeichnen sich durch zwei Ethernet-Schnittstellen aus. Die Schnitt-
stelle X5 ist ausschließlich für EtherCAT reserviert.
42
Stellen Sie sicher, dass das C6 SMART Gerät mit dem gleichen Sub-Netzwerk
des PCs verbunden ist, mit dem Sie das COMBIVIS studio 6 Programmier-Tool
ausgeführt haben (gleiche Netzwerkmaske, z.B. "192.168.1.xx").
Doppelklick auf das Gerätesymbol vom COMBIVIS studio 6 Projektbaum; der
rechte Teil der Arbeitsfläche zeigt die "Kommunikationsein-stellungen" Tab-Inhal-
te.
Wählen Sie das Gateway und klicken Sie auf die Schaltfläche „Scan-Network".
Das Anzeigefeld wird mit der Liste der verfügbaren CONTROL Runtimes ausge-
füllt.
Klicken Sie auf die eine, die Sie verbinden wollen und klicken Sie dann auf die
„Set active path" Taste.
Klicken Sie auf Online\Login um die Kommunikation zu starten.
EtherCAT mit on X5 BUS
Modbus TCP on X6 LAN
Modbus RTU (C6 SMART mit MULTI SERIAL Option)
CAN (C6 SMART mit CAN Option)
