Überprüfung der Installationsabstände
Um eine ausreichende Belüftung zu gewährleisten, ist es notwendig, eine großzü-
gige Freifläche um das System zu belassen:

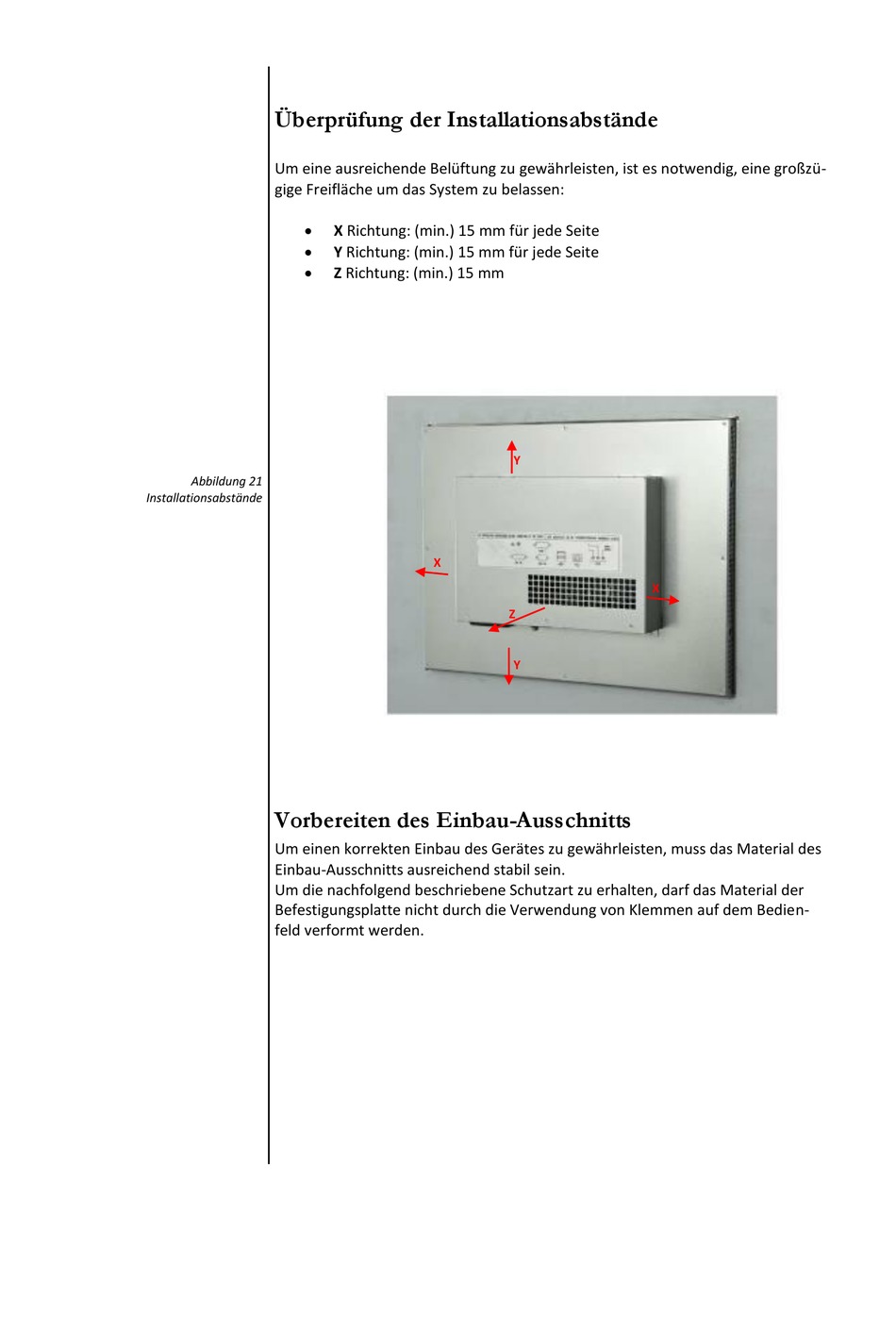

Abbildung 21
Installationsabstände

Vorbereiten des Einbau-Ausschnitts

Um einen korrekten Einbau des Gerätes zu gewährleisten, muss das Material des
Einbau-Ausschnitts ausreichend stabil sein.
Um die nachfolgend beschriebene Schutzart zu erhalten, darf das Material der
Befestigungsplatte nicht durch die Verwendung von Klemmen auf dem Bedien-
feld verformt werden.

X Richtung: (min.) 15 mm für jede Seite

Y Richtung: (min.) 15 mm für jede Seite

Z Richtung: (min.) 15 mm
X
Y
X
Z
Y
