Steuerung

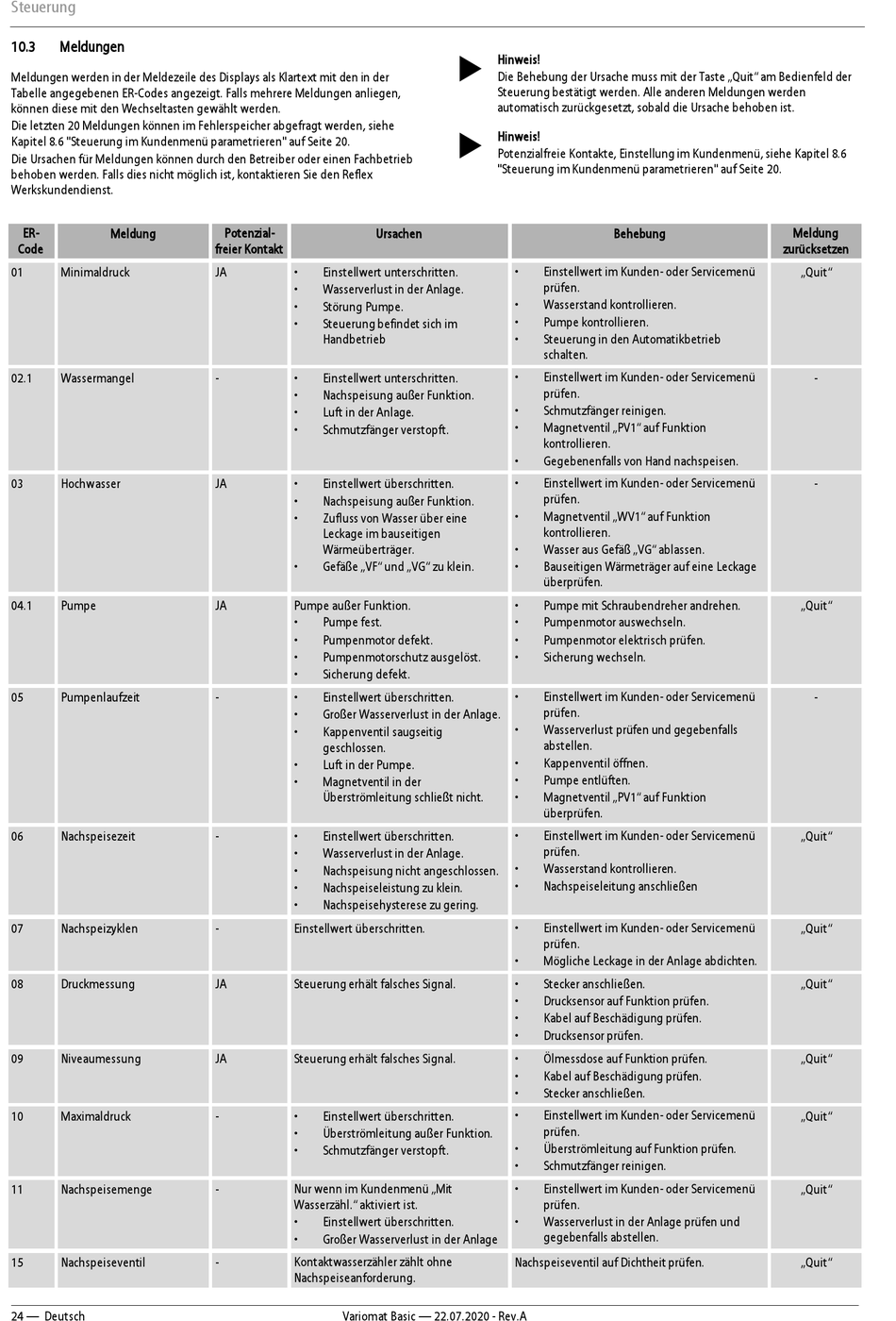

10.3
Meldungen
Meldungen werden in der Meldezeile des Displays als Klartext mit den in der
Tabelle angegebenen ER-Codes angezeigt. Falls mehrere Meldungen anliegen,
können diese mit den Wechseltasten gewählt werden.
Die letzten 20 Meldungen können im Fehlerspeicher abgefragt werden, siehe
Kapitel 8.6 "Steuerung im Kundenmenü parametrieren" auf Seite 20.
Die Ursachen für Meldungen können durch den Betreiber oder einen Fachbetrieb
behoben werden. Falls dies nicht möglich ist, kontaktieren Sie den Reflex
Werkskundendienst.
ER-
Meldung
Code
01
Minimaldruck
02.1
Wassermangel
03
Hochwasser
04.1
Pumpe
05
Pumpenlaufzeit
06
Nachspeisezeit
07
Nachspeizyklen
08
Druckmessung
09
Niveaumessung
10
Maximaldruck
11
Nachspeisemenge
15
Nachspeiseventil
24 — Deutsch
Potenzial-
Ursachen
freier Kontakt
JA
•
Einstellwert unterschritten.
•
Wasserverlust in der Anlage.
•
Störung Pumpe.
•
Steuerung befindet sich im
Handbetrieb
-
•
Einstellwert unterschritten.
•
Nachspeisung außer Funktion.
•
Luft in der Anlage.
•
Schmutzfänger verstopft.
JA
•
Einstellwert überschritten.
•
Nachspeisung außer Funktion.
•
Zufluss von Wasser über eine
Leckage im bauseitigen
Wärmeüberträger.
•
Gefäße „VF" und „VG" zu klein.
JA
Pumpe außer Funktion.
•
Pumpe fest.
•
Pumpenmotor defekt.
•
Pumpenmotorschutz ausgelöst.
•
Sicherung defekt.
-
•
Einstellwert überschritten.
•
Großer Wasserverlust in der Anlage.
•
Kappenventil saugseitig
geschlossen.
•
Luft in der Pumpe.
•
Magnetventil in der
Überströmleitung schließt nicht.
-
•
Einstellwert überschritten.
•
Wasserverlust in der Anlage.
•
Nachspeisung nicht angeschlossen.
•
Nachspeiseleistung zu klein.
•
Nachspeisehysterese zu gering.
-
Einstellwert überschritten.
JA
Steuerung erhält falsches Signal.
JA
Steuerung erhält falsches Signal.
-
•
Einstellwert überschritten.
•
Überströmleitung außer Funktion.
•
Schmutzfänger verstopft.
Nur wenn im Kundenmenü „Mit
-
Wasserzähl." aktiviert ist.
•
Einstellwert überschritten.
•
Großer Wasserverlust in der Anlage
Kontaktwasserzähler zählt ohne
-
Nachspeiseanforderung.
Variomat Basic — 22.07.2020 - Rev.A
Hinweis!
Die Behebung der Ursache muss mit der Taste „Quit" am Bedienfeld der
Steuerung bestätigt werden. Alle anderen Meldungen werden
automatisch zurückgesetzt, sobald die Ursache behoben ist.
Hinweis!
Potenzialfreie Kontakte, Einstellung im Kundenmenü, siehe Kapitel 8.6
"Steuerung im Kundenmenü parametrieren" auf Seite 20.
Behebung
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Wasserstand kontrollieren.
•
Pumpe kontrollieren.
•
Steuerung in den Automatikbetrieb
schalten.
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Schmutzfänger reinigen.
•
Magnetventil „PV1" auf Funktion
kontrollieren.
•
Gegebenenfalls von Hand nachspeisen.
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Magnetventil „WV1" auf Funktion
kontrollieren.
•
Wasser aus Gefäß „VG" ablassen.
•
Bauseitigen Wärmeträger auf eine Leckage
überprüfen.
•
Pumpe mit Schraubendreher andrehen.
•
Pumpenmotor auswechseln.
•
Pumpenmotor elektrisch prüfen.
•
Sicherung wechseln.
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Wasserverlust prüfen und gegebenfalls
abstellen.
•
Kappenventil öffnen.
•
Pumpe entlüften.
•
Magnetventil „PV1" auf Funktion
überprüfen.
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Wasserstand kontrollieren.
•
Nachspeiseleitung anschließen
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Mögliche Leckage in der Anlage abdichten.
•
Stecker anschließen.
•
Drucksensor auf Funktion prüfen.
•
Kabel auf Beschädigung prüfen.
•
Drucksensor prüfen.
•
Ölmessdose auf Funktion prüfen.
•
Kabel auf Beschädigung prüfen.
•
Stecker anschließen.
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Überströmleitung auf Funktion prüfen.
•
Schmutzfänger reinigen.
•
Einstellwert im Kunden- oder Servicemenü
prüfen.
•
Wasserverlust in der Anlage prüfen und
gegebenfalls abstellen.
Nachspeiseventil auf Dichtheit prüfen.
Meldung
zurücksetzen
„Quit"
-
-
„Quit"
-
„Quit"
„Quit"
„Quit"
„Quit"
„Quit"
„Quit"
„Quit"
