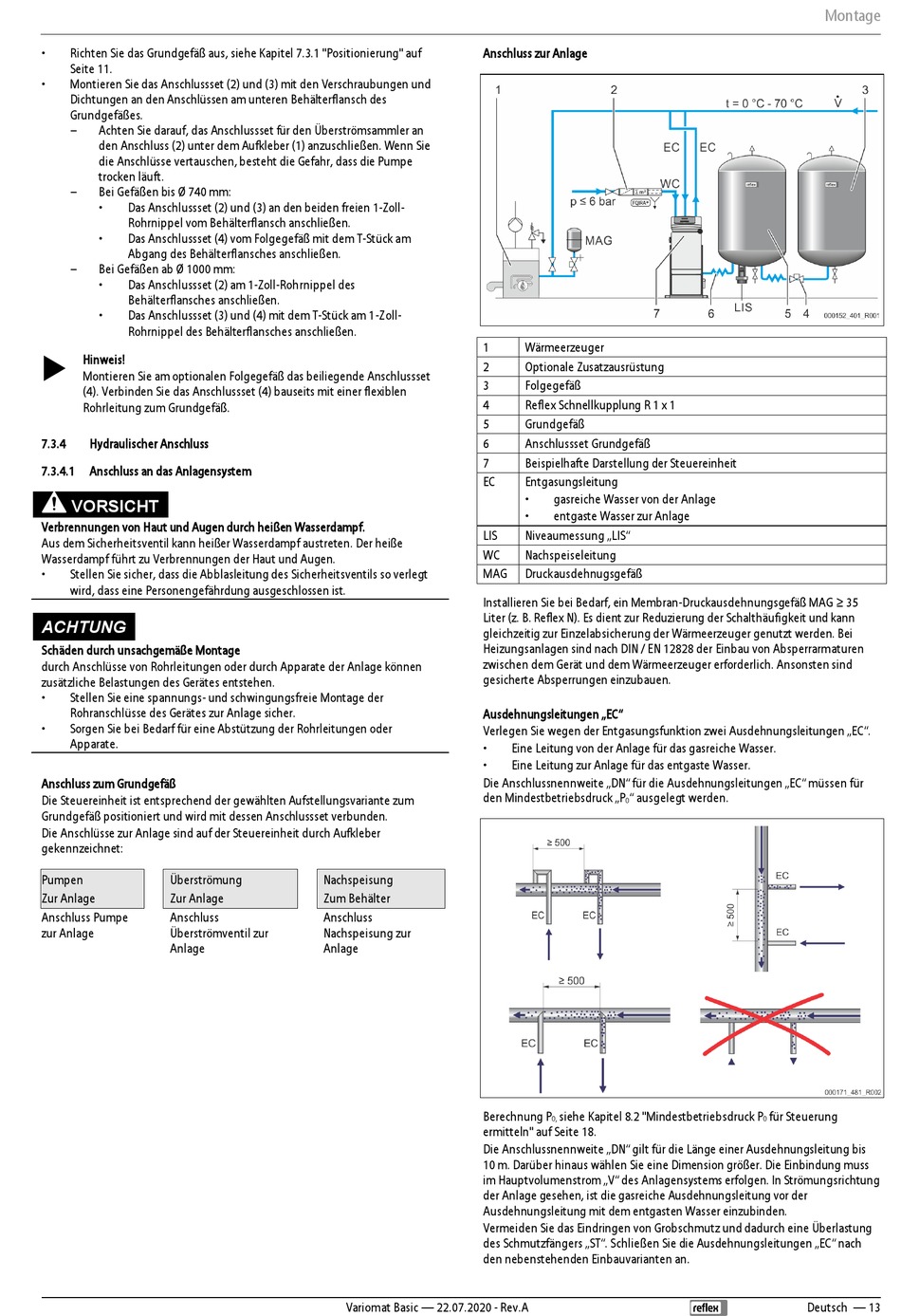

Richten Sie das Grundgefäß aus, siehe Kapitel 7.3.1 "Positionierung" auf
Seite 11.
•
Montieren Sie das Anschlussset (2) und (3) mit den Verschraubungen und
Dichtungen an den Anschlüssen am unteren Behälterflansch des
Grundgefäßes.
–
Achten Sie darauf, das Anschlussset für den Überströmsammler an
den Anschluss (2) unter dem Aufkleber (1) anzuschließen. Wenn Sie
die Anschlüsse vertauschen, besteht die Gefahr, dass die Pumpe
trocken läuft.
–
Bei Gefäßen bis Ø 740 mm:
•
Das Anschlussset (2) und (3) an den beiden freien 1-Zoll-
Rohrnippel vom Behälterflansch anschließen.
•
Das Anschlussset (4) vom Folgegefäß mit dem T-Stück am
Abgang des Behälterflansches anschließen.
–
Bei Gefäßen ab Ø 1000 mm:
•
Das Anschlussset (2) am 1-Zoll-Rohrnippel des
Behälterflansches anschließen.
•
Das Anschlussset (3) und (4) mit dem T-Stück am 1-Zoll-
Rohrnippel des Behälterflansches anschließen.
Hinweis!
Montieren Sie am optionalen Folgegefäß das beiliegende Anschlussset
(4). Verbinden Sie das Anschlussset (4) bauseits mit einer flexiblen
Rohrleitung zum Grundgefäß.
7.3.4
Hydraulischer Anschluss
7.3.4.1
Anschluss an das Anlagensystem
VORSICHT
Verbrennungen von Haut und Augen durch heißen Wasserdampf.
Aus dem Sicherheitsventil kann heißer Wasserdampf austreten. Der heiße
Wasserdampf führt zu Verbrennungen der Haut und Augen.
•
Stellen Sie sicher, dass die Abblasleitung des Sicherheitsventils so verlegt
wird, dass eine Personengefährdung ausgeschlossen ist.
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage können
zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungs- und schwingungsfreie Montage der
Rohranschlüsse des Gerätes zur Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
Anschluss zum Grundgefäß
Die Steuereinheit ist entsprechend der gewählten Aufstellungsvariante zum
Grundgefäß positioniert und wird mit dessen Anschlussset verbunden.
Die Anschlüsse zur Anlage sind auf der Steuereinheit durch Aufkleber
gekennzeichnet:
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Anschluss Pumpe
Anschluss
zur Anlage
Überströmventil zur
Anlage
Anschluss zur Anlage
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Installieren Sie bei Bedarf, ein Membran-Druckausdehnungsgefäß MAG ≥ 35
Liter (z. B. Reflex N). Es dient zur Reduzierung der Schalthäufigkeit und kann
gleichzeitig zur Einzelabsicherung der Wärmeerzeuger genutzt werden. Bei
Heizungsanlagen sind nach DIN / EN 12828 der Einbau von Absperrarmaturen
zwischen dem Gerät und dem Wärmeerzeuger erforderlich. Ansonsten sind
gesicherte Absperrungen einzubauen.
Ausdehnungsleitungen „EC"
Verlegen Sie wegen der Entgasungsfunktion zwei Ausdehnungsleitungen „EC".
•
•
Die Anschlussnennweite „DN" für die Ausdehnungsleitungen „EC" müssen für
den Mindestbetriebsdruck „P
Nachspeisung
Zum Behälter
Anschluss
Nachspeisung zur
Anlage
Berechnung P
ermitteln" auf Seite 18.
Die Anschlussnennweite „DN" gilt für die Länge einer Ausdehnungsleitung bis
10 m. Darüber hinaus wählen Sie eine Dimension größer. Die Einbindung muss
im Hauptvolumenstrom „V" des Anlagensystems erfolgen. In Strömungsrichtung
der Anlage gesehen, ist die gasreiche Ausdehnungsleitung vor der
Ausdehnungsleitung mit dem entgasten Wasser einzubinden.
Vermeiden Sie das Eindringen von Grobschmutz und dadurch eine Überlastung
des Schmutzfängers „ST". Schließen Sie die Ausdehnungsleitungen „EC" nach
den nebenstehenden Einbauvarianten an.
Variomat Basic — 22.07.2020 - Rev.A
Wärmeerzeuger
Optionale Zusatzausrüstung
Folgegefäß
Reflex Schnellkupplung R 1 x 1
Grundgefäß
Anschlussset Grundgefäß
Beispielhafte Darstellung der Steuereinheit
Entgasungsleitung
•
gasreiche Wasser von der Anlage
•
entgaste Wasser zur Anlage
Niveaumessung „LIS"
Nachspeiseleitung
Druckausdehnugsgefäß
Eine Leitung von der Anlage für das gasreiche Wasser.
Eine Leitung zur Anlage für das entgaste Wasser.
" ausgelegt werden.
0
siehe Kapitel 8.2 "Mindestbetriebsdruck P
0,
Montage
für Steuerung
0
Deutsch — 13
