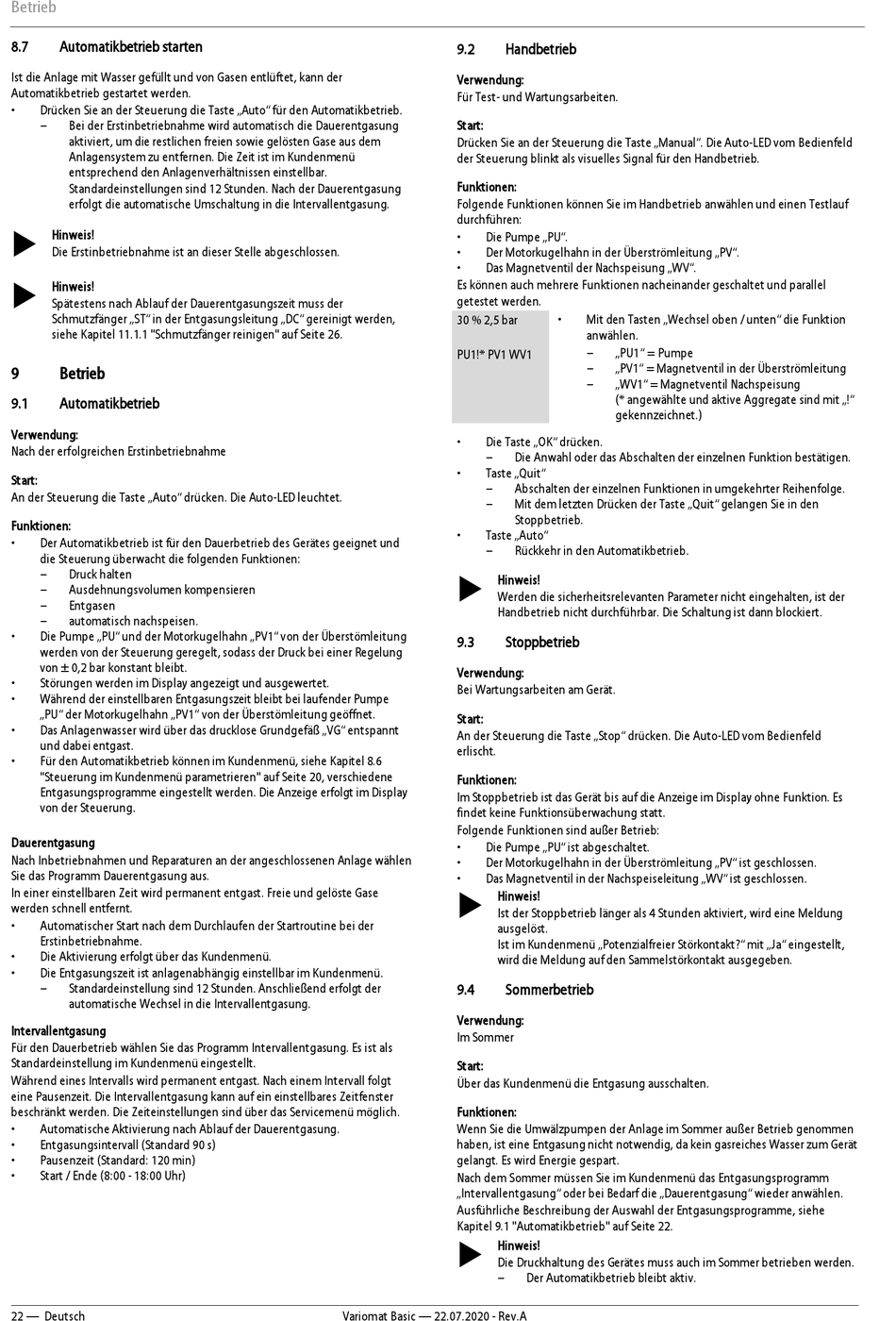

Betrieb
8.7
Automatikbetrieb starten
Ist die Anlage mit Wasser gefüllt und von Gasen entlüftet, kann der
Automatikbetrieb gestartet werden.
•
Drücken Sie an der Steuerung die Taste „Auto" für den Automatikbetrieb.
–
Bei der Erstinbetriebnahme wird automatisch die Dauerentgasung
aktiviert, um die restlichen freien sowie gelösten Gase aus dem
Anlagensystem zu entfernen. Die Zeit ist im Kundenmenü
entsprechend den Anlagenverhältnissen einstellbar.
Standardeinstellungen sind 12 Stunden. Nach der Dauerentgasung
erfolgt die automatische Umschaltung in die Intervallentgasung.
Hinweis!
Die Erstinbetriebnahme ist an dieser Stelle abgeschlossen.
Hinweis!
Spätestens nach Ablauf der Dauerentgasungszeit muss der
Schmutzfänger „ST" in der Entgasungsleitung „DC" gereinigt werden,
siehe Kapitel 11.1.1 "Schmutzfänger reinigen" auf Seite 26.
9
Betrieb
9.1
Automatikbetrieb
Verwendung:
Nach der erfolgreichen Erstinbetriebnahme
Start:
An der Steuerung die Taste „Auto" drücken. Die Auto-LED leuchtet.
Funktionen:
•
Der Automatikbetrieb ist für den Dauerbetrieb des Gerätes geeignet und
die Steuerung überwacht die folgenden Funktionen:
–
Druck halten
–
Ausdehnungsvolumen kompensieren
–
Entgasen
–
automatisch nachspeisen.
•
Die Pumpe „PU" und der Motorkugelhahn „PV1" von der Überstömleitung
werden von der Steuerung geregelt, sodass der Druck bei einer Regelung
von ± 0,2 bar konstant bleibt.
•
Störungen werden im Display angezeigt und ausgewertet.
•
Während der einstellbaren Entgasungszeit bleibt bei laufender Pumpe
„PU" der Motorkugelhahn „PV1" von der Überstömleitung geöffnet.
•
Das Anlagenwasser wird über das drucklose Grundgefäß „VG" entspannt
und dabei entgast.
•
Für den Automatikbetrieb können im Kundenmenü, siehe Kapitel 8.6
"Steuerung im Kundenmenü parametrieren" auf Seite 20, verschiedene
Entgasungsprogramme eingestellt werden. Die Anzeige erfolgt im Display
von der Steuerung.
Dauerentgasung
Nach Inbetriebnahmen und Reparaturen an der angeschlossenen Anlage wählen
Sie das Programm Dauerentgasung aus.
In einer einstellbaren Zeit wird permanent entgast. Freie und gelöste Gase
werden schnell entfernt.
•
Automatischer Start nach dem Durchlaufen der Startroutine bei der
Erstinbetriebnahme.
•
Die Aktivierung erfolgt über das Kundenmenü.
•
Die Entgasungszeit ist anlagenabhängig einstellbar im Kundenmenü.
–
Standardeinstellung sind 12 Stunden. Anschließend erfolgt der
automatische Wechsel in die Intervallentgasung.
Intervallentgasung
Für den Dauerbetrieb wählen Sie das Programm Intervallentgasung. Es ist als
Standardeinstellung im Kundenmenü eingestellt.
Während eines Intervalls wird permanent entgast. Nach einem Intervall folgt
eine Pausenzeit. Die Intervallentgasung kann auf ein einstellbares Zeitfenster
beschränkt werden. Die Zeiteinstellungen sind über das Servicemenü möglich.
•
Automatische Aktivierung nach Ablauf der Dauerentgasung.
•
Entgasungsintervall (Standard 90 s)
•
Pausenzeit (Standard: 120 min)
•
Start / Ende (8:00 - 18:00 Uhr)
22 — Deutsch
9.2
Handbetrieb
Verwendung:
Für Test- und Wartungsarbeiten.
Start:
Drücken Sie an der Steuerung die Taste „Manual". Die Auto-LED vom Bedienfeld
der Steuerung blinkt als visuelles Signal für den Handbetrieb.
Funktionen:
Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf
durchführen:
•
Die Pumpe „PU".
•
Der Motorkugelhahn in der Überströmleitung „PV".
•
Das Magnetventil der Nachspeisung „WV".
Es können auch mehrere Funktionen nacheinander geschaltet und parallel
getestet werden.
30 % 2,5 bar
PU1!* PV1 WV1
•
Die Taste „OK" drücken.
–
•
Taste „Quit"
–
–
•
Taste „Auto"
–
Hinweis!
Werden die sicherheitsrelevanten Parameter nicht eingehalten, ist der
Handbetrieb nicht durchführbar. Die Schaltung ist dann blockiert.
9.3
Stoppbetrieb
Verwendung:
Bei Wartungsarbeiten am Gerät.
Start:
An der Steuerung die Taste „Stop" drücken. Die Auto-LED vom Bedienfeld
erlischt.
Funktionen:
Im Stoppbetrieb ist das Gerät bis auf die Anzeige im Display ohne Funktion. Es
findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
•
Die Pumpe „PU" ist abgeschaltet.
•
Der Motorkugelhahn in der Überströmleitung „PV" ist geschlossen.
•
Das Magnetventil in der Nachspeiseleitung „WV" ist geschlossen.
Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, wird eine Meldung
ausgelöst.
Ist im Kundenmenü „Potenzialfreier Störkontakt?" mit „Ja" eingestellt,
wird die Meldung auf den Sammelstörkontakt ausgegeben.
9.4
Sommerbetrieb
Verwendung:
Im Sommer
Start:
Über das Kundenmenü die Entgasung ausschalten.
Funktionen:
Wenn Sie die Umwälzpumpen der Anlage im Sommer außer Betrieb genommen
haben, ist eine Entgasung nicht notwendig, da kein gasreiches Wasser zum Gerät
gelangt. Es wird Energie gespart.
Nach dem Sommer müssen Sie im Kundenmenü das Entgasungsprogramm
„Intervallentgasung" oder bei Bedarf die „Dauerentgasung" wieder anwählen.
Ausführliche Beschreibung der Auswahl der Entgasungsprogramme, siehe
Kapitel 9.1 "Automatikbetrieb" auf Seite 22.
Hinweis!
Die Druckhaltung des Gerätes muss auch im Sommer betrieben werden.
–
Variomat Basic — 22.07.2020 - Rev.A
•
Mit den Tasten „Wechsel oben / unten" die Funktion
anwählen.
–
„PU1" = Pumpe
–
„PV1" = Magnetventil in der Überströmleitung
–
„WV1" = Magnetventil Nachspeisung
(* angewählte und aktive Aggregate sind mit „!"
gekennzeichnet.)
Die Anwahl oder das Abschalten der einzelnen Funktion bestätigen.
Abschalten der einzelnen Funktionen in umgekehrter Reihenfolge.
Mit dem letzten Drücken der Taste „Quit" gelangen Sie in den
Stoppbetrieb.
Rückkehr in den Automatikbetrieb.
Der Automatikbetrieb bleibt aktiv.
