7.4.1.1

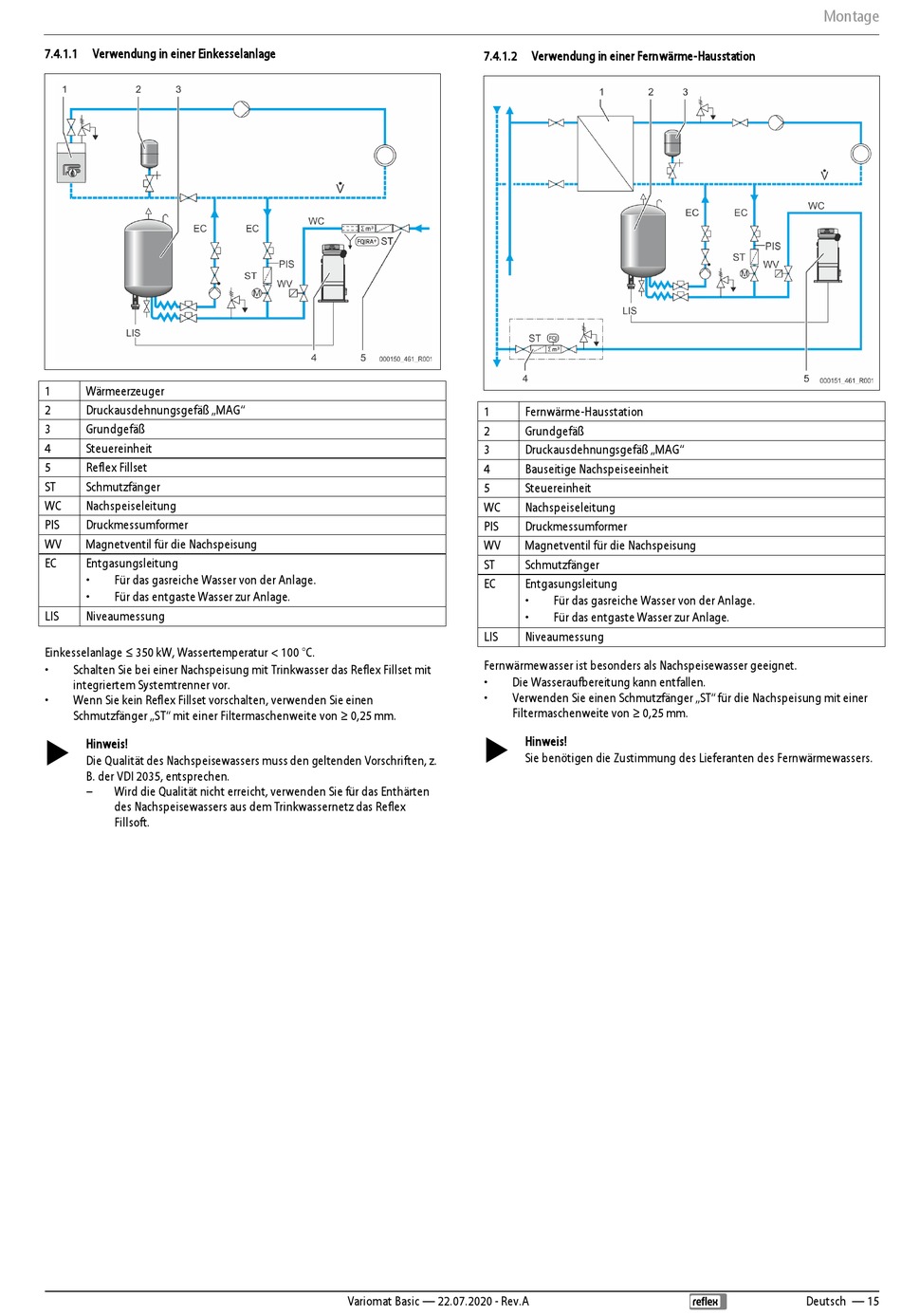

Verwendung in einer Einkesselanlage

1 Wärmeerzeuger
2 Druckausdehnungsgefäß „MAG"
3 Grundgefäß
4 Steuereinheit
5 Reflex Fillset
ST Schmutzfänger
WC Nachspeiseleitung
PIS Druckmessumformer
WV Magnetventil für die Nachspeisung
EC Entgasungsleitung
• Für das gasreiche Wasser von der Anlage.
• Für das entgaste Wasser zur Anlage.
LIS Niveaumessung
Einkesselanlage ≤ 350 kW, Wassertemperatur < 100 °C.
• Schalten Sie bei einer Nachspeisung mit Trinkwasser das Reflex Fillset mit
integriertem Systemtrenner vor.
• Wenn Sie kein Reflex Fillset vorschalten, verwenden Sie einen
Schmutzfänger „ST" mit einer Filtermaschenweite von ≥ 0,25 mm.

Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften, z.
B. der VDI 2035, entsprechen.
– Wird die Qualität nicht erreicht, verwenden Sie für das Enthärten
des Nachspeisewassers aus dem Trinkwassernetz das Reflex
Fillsoft.
7.4.1.2
1
2
3
4
5
WC
PIS
WV
ST
EC
LIS
Fernwärmewasser ist besonders als Nachspeisewasser geeignet.
• Die Wasseraufbereitung kann entfallen.
• Verwenden Sie einen Schmutzfänger „ST" für die Nachspeisung mit einer
Filtermaschenweite von ≥ 0,25 mm.

Variomat Basic — 22.07.2020 - Rev.A
Verwendung in einer Fernwärme-Hausstation
Fernwärme-Hausstation
Grundgefäß
Druckausdehnungsgefäß „MAG"
Bauseitige Nachspeiseeinheit
Steuereinheit
Nachspeiseleitung
Druckmessumformer
Magnetventil für die Nachspeisung
Schmutzfänger
Entgasungsleitung
• Für das gasreiche Wasser von der Anlage.
• Für das entgaste Wasser zur Anlage.
Niveaumessung
Hinweis!
Sie benötigen die Zustimmung des Lieferanten des Fernwärmewassers.
Montage
