Mechanische Installation
4 Mechanische Installation
4.1 Gelieferte Teile
Die gelieferten Teile können je nach Produktkonfiguration
unterschiedlich sein.
•
Prüfen Sie, ob die mitgelieferten Teile und die
Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen. Abbildung 4.1
und Abbildung 4.2 zeigen Beispiele für
Typenschilder für einen Frequenzumrichter der
Größe D mit oder ohne erweiterten Options-
schrank.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Beschädigungen,
die eine unsachgemäße Handhabung beim
Versand verursacht hat. Machen Sie Beanstan-
dungen direkt beim Spediteur geltend. Bewahren
Sie beschädigte Teile zur Klärung auf.
VLT
AutomationDrive
R
www.danfoss.com
1
T/C: FC-302N250T5E20H2XGCXXXSXXXXAXBPCXXXXDX
S/N: 123456H058
2
P/N: 136G0205
3
250 kW / 350 HP, High Overload
4
IN: 3x380-500V 50/60Hz 463/427 A
5
OUT: 3x0-Vin 0-590Hz 480/443 A
315 kW / 450 HP, Normal Overload
IN: 3x380-500V 50/60Hz
567/516 A
OUT: 3x0-Vin 0-590Hz
588/535 A
CHASSIS/IP20
Tamb. 45 C/113 F at Full Output Current
SCCR 100 kA at UL Voltage range 380-500 V
Listed 36U0 E70524 IND. CONT. EQ.
UL Voltage range 380-500 V
CAUTION - ATTENTION:
See manual for special condition / mains fuse
Voir manuel de conditions speciales / fusibles
WARNING - AVERTISSEMENT:
6
Stored charge, wait 20 min.
Charge residuelle, attendez 20 min.
`
1
Typencode
2
Teilenummer und Seriennummer
3
Nennleistung
4
Eingangsspannung, -frequenz und -strom
5
Ausgangsspannung, -frequenz und -strom
6
Entladezeit

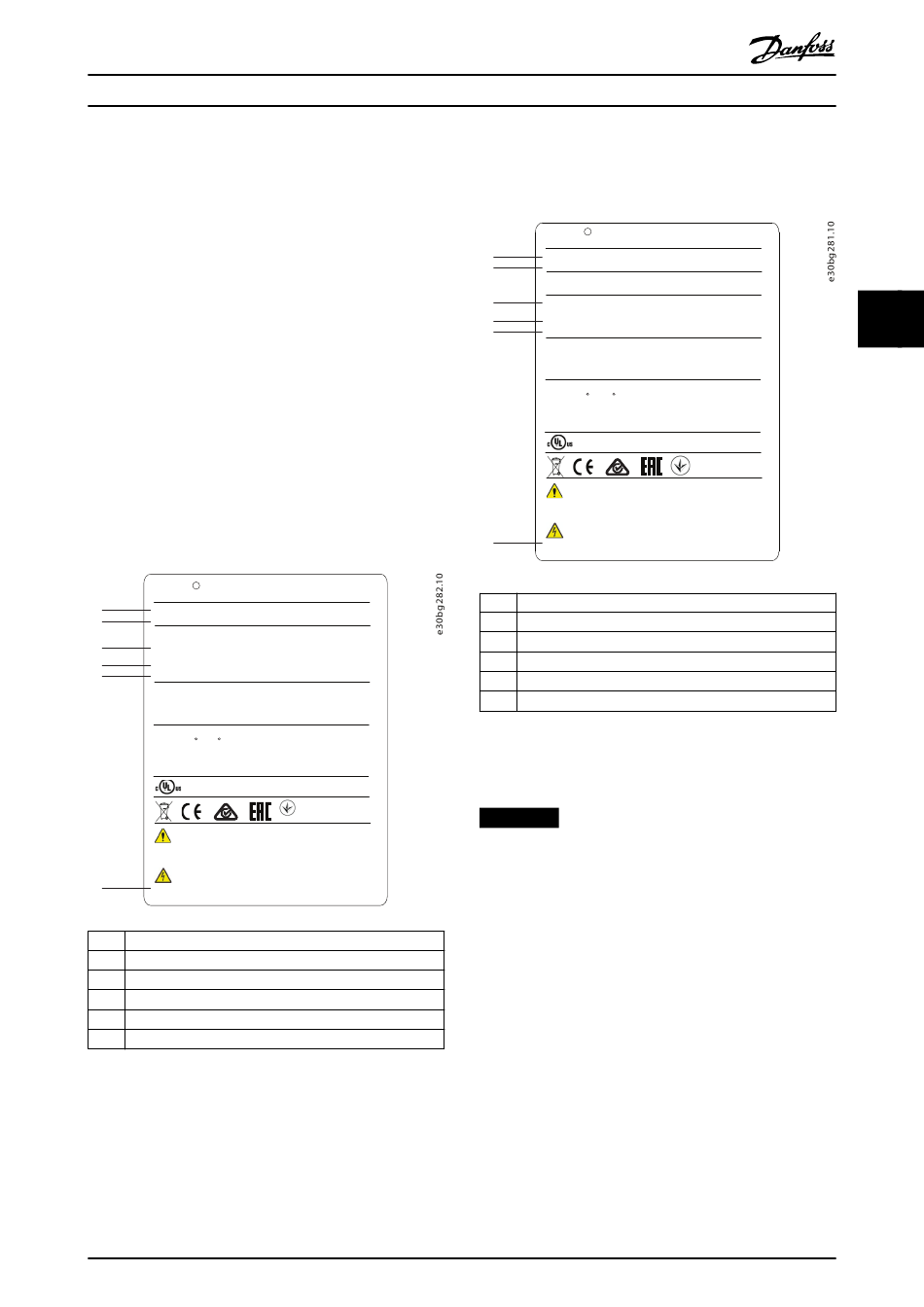

Abbildung 4.1 Beispiel für ein Typenschild, nur für Frequen-
zumrichter (D1h–D4h)
MG34U503
Bedienungsanleitung
ASSEMBLED IN USA
Danfoss A/S
6430 Nordborg
Denmark
089
`
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
VLT
AutomationDrive
R
www.danfoss.com
1
T/C: FC-302N250T5E54H2XGC3XXSXXXXALBXCXXXXDX
S/N: 123456H123
2
P/N: 134L8251
Use the following Typecode to order Drive-only replacement:
T/C: FC-302N250T5E54H2XGC7XXSXXXXALBXCXXXXDX
3
250 kW / 350 HP, High Overload
4
IN: 3x380-500V 50/60Hz 463/427 A
5
OUT: 3x0-Vin 0-590Hz 480/443 A
315 kW / 450 HP, Normal Overload
IN: 3x380-500V 50/60Hz
567/516 A
OUT: 3x0-Vin 0-590Hz
588/535 A
Type 12 / IP54
Tamb. 45 C/113 F at Full Output Current
SCCR 100 kA at UL Voltage range 380-500 V
Listed 36U0 E70524 IND. CONT. EQ.
UL Voltage range 380-500 V
CAUTION - ATTENTION:
See manual for special condition / mains fuse
Voir manuel de conditions speciales / fusibles
WARNING - AVERTISSEMENT:
6
Stored charge, wait 20 min.
Charge residuelle, attendez 20 min.
`
1
Typencode
2
Teilenummer und Seriennummer
3
Nennleistung
4
Eingangsspannung, -frequenz und -strom
5
Ausgangsspannung, -frequenz und -strom
6
Entladezeit
Abbildung 4.2 Beispiel für ein Typenschild für Frequenzum-
richter mit erweitertem Optionsschrank (D5h–D8h)
HINWEIS
GARANTIEVERLUST
Entfernen Sie das Typenschild nicht vom Frequenzum-
richter. Das Entfernen des Typenschilds kann den Verlust
des Garantieanspruchs zur Folge haben.
