Mechanische Installation
3 Mechanische Installation
3.1 Übersicht
3 3
VLT 2800 Frequenzumrichter können in jeder Position Seite an Seite an einer Wand installiert werden, da sie keine seitliche
Belüftung erfordern. Aufgrund der Kühlanforderungen muss über und unter dem Frequenzumrichter ein Luftdurchlass von
100 mm freigelassen werden.
Alle Geräte mit Schutzart IP20 müssen in Schaltschränke und Bedienteile eingebaut werden. IP20 ist nicht für die
Fernmontage geeignet. In einigen Ländern (z. B. in den USA) sind Geräte mit Schutzart NEMA 1 für die Fernmontage
zugelassen.
HINWEIS
Für die IP21-Lösung muss bei allen Geräten auf jeder Seite mindestens ein Abstand von 100 mm gelassen werden. Das
bedeutet, dass eine Seite-an-Seite-Montage NICHT zulässig ist.

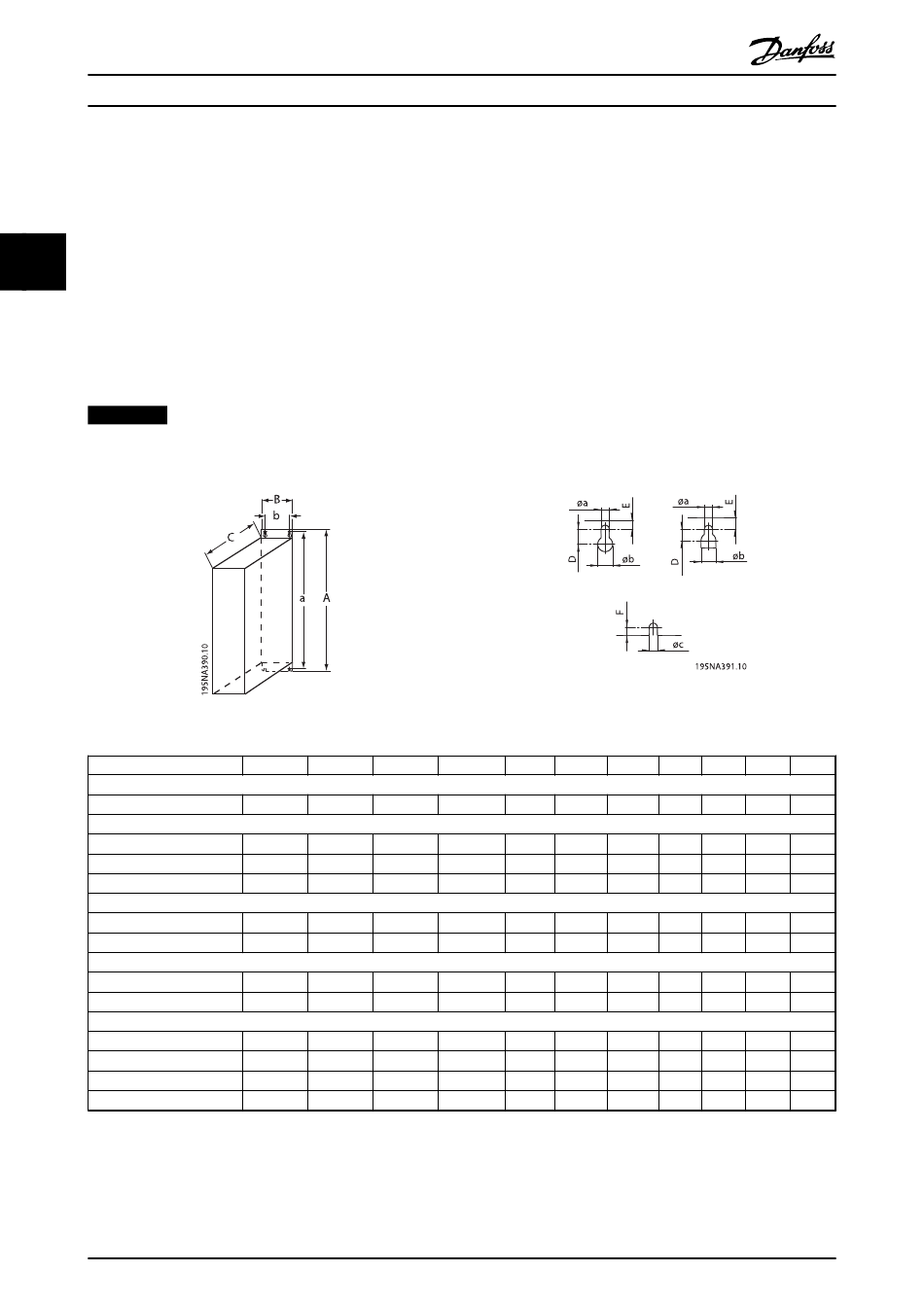

Abbildung 3.1 Abmessungen
Größe mm
S2 - 200-240 V AC
VLT 2803-2815
D2 - 200-240 V AC
VLT 2803-2815
VLT 2822*
VLT 2840*
PD2 - 200-240 V AC
VLT 2822
VLT 2840
T2 - 200-240 V AC
VLT 2822
VLT 2840
T4 - 380-480 V AC
VLT 2805-2815
VLT 2822-2840
VLT 2855-2875
VLT 2880-2882
Tabelle 3.1 Abmessungen
6
Kurzanleitung
A a B
200 191 75
200 191 75
267,5 257 90
267,5 257 140
267,5 257 140
505 490 200
267,5 257 90
267,5 257 140
200 191 75
267,5 257 90
267,5 257 140
505 490 200
Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
Abbildung 3.2 Bohrungen
b C D E
60 168 7 5
60 168 7 5
70 168 8 6
120 168 8 6
120 168 8 6
120 244 7,75 7,25
70 168 8 6
120 168 8 6
60 168 7 5
70 168 8 6
120 168 8 6
120 244 7,75 7,25
øa øb F øc
4,5 8 4 4,5
4,5 8 4 4,5
5,5 11 4,5 5,5
5,5 11 4,5 5,5
5,5 11 4,5 5,5
6,5 13 8 6,5
5,5 11 4,5 5,5
5,5 11 4,5 5,5
4,5 8 4 4,5
5,5 11 4,5 5,5
5,5 11 4,5 5,5
6,5 13 8 6,5
