13. SCHÉMY ZAPOJENIA
DK50 2V MOBILE MINI
1/N/PE 230 V 50/60 Hz
ELEKTRICKÝ PREDMET TR.1

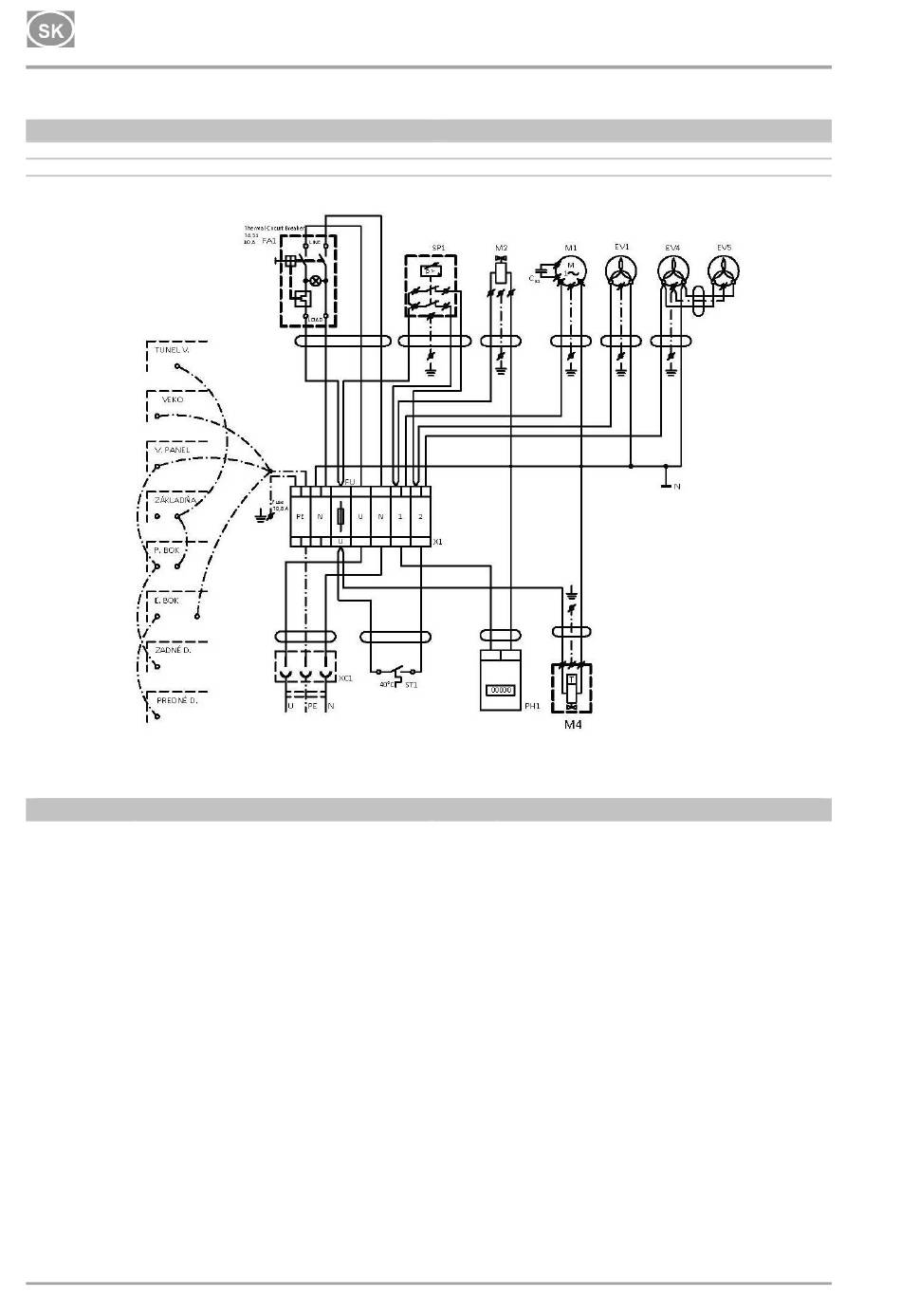

Popis k elektrickým schémam:
M1 Motor kompresora
Ventilátor kompresora
EV1
Ventilátor skrinky
EV4, EV5
Istič
FA1
Teplotný spínač
ST1
Tlakový spínač
SP1
Automatický odvod kondenzátu
M4
NP-DK50 2V MOBILE mini-1_11-2019
Odľahčovací ventil
M2
X1 Svorkovnica
XC1 Konektor
FU Poistka
Kondenzátor
CB1
Počítadlo hodín
PH1
