PRODUKTSCHREIBUNG

6. MODELLE

Der Kompressor wurde gemäß seinem Verwendungszweck in den folgenden Modellen erbaut:
DK50 2V MOBILE MINI
DK50 2V MOBILE MINI
Die Druckluft aus dem Kompressor ist für den Betrieb von Atemgeräten oder
ähnlichen Geräten nicht geeignet.

7. PRODUKTFUNKTION

7.1. Kompressor
(Abb. 1) Die Kompressorpumpe (1) saugt die Außenluft durch den Ansaugfilter (7) an und
komprimiert sie durch das Absperrventil (3) in den Druckluftbehälter (2), von dem aus das Gerät die
Druckluft bezieht. Fällt der Druck im Druckluftbehälter auf den Einschaltdruck ab, schaltet der
Druckschalter (4) den Kompressor ein und der Kompressor verdichtet die Luft in dem
Druckluftbehälter, bis der Ausschaltdruck erreicht wird und der Kompressor abschaltet. Der
Druckluftschlauch wird durch das Magnetablassventil entlüftet, nachdem die Kompressorpumpe
abgeschaltet wurde. Das Sicherheitsventil (5) verhindert, dass der Druck im Druckluftbehälter den
maximal zulässigen Wert übersteigt Das Kondensat aus dem Filter (11) wird automatisch in
regelmäßigen Intervallen über das Kondensatablassmagnetventil (10) in den Behälter (12)
abgeleitet. Die komprimierte, ölfreie und gefilterte Luft wird im Druckluftbehälter für die weitere
Verwendung gespeichert.
Kompressorgehäuse
7.2.

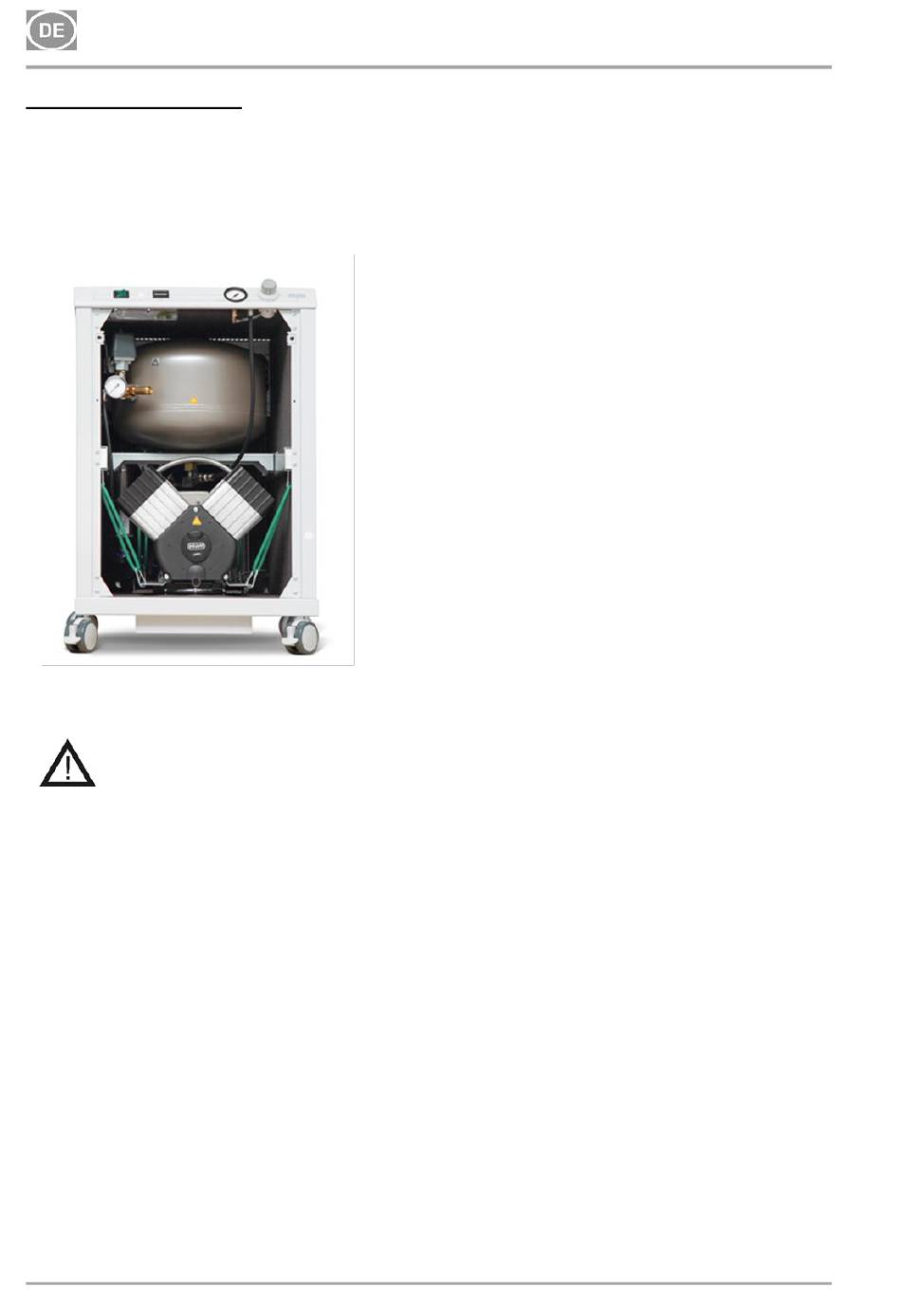

(Abb. 2) Das Gehäuse hat Laufrollen (2 mit Sperre, 2 ohne Sperre). so dass die Innenform des
Schranks die Position des Kompressors selbst bestimmt. Durch die Laufrollen und die starre
Struktur des Gehäuses kann das Gehäuse leicht und einfach gehandhabt werden. Entfernen Sie
die beiden Schnellverschlüsse (19), um das Gehäuse zu öffnen.
