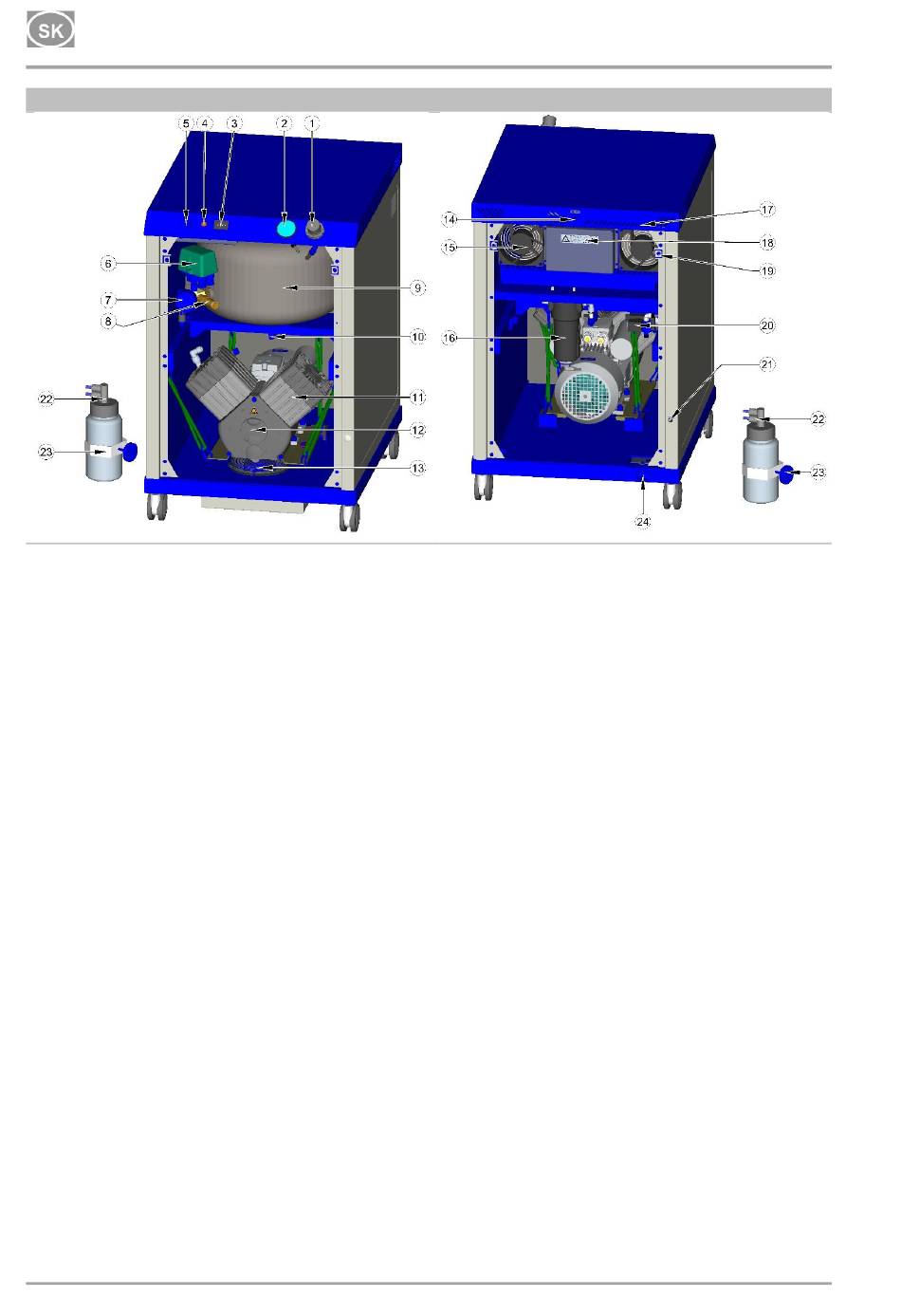

Obr. 2: Skrinka
Skrinka (bez panelov) - pohľad spredu
1. Regulátor tlaku
2. Tlakomer skrinky
3. Počítadlo hodín
4. Zátka
5. Sieťový spínač
6. Tlakový spínač
7. Tlakomer
8. Poistný ventil
9. Vzdušník
10. Guľový ventil
11. Agregát
12. Vstupný filter
13. Ventilátor
NP-DK50 2V MOBILE mini-1_11-2019
Skrinka (bez panelov) – pohľad zozadu
14. Výstup stlačeného vzduchu
15. Ventilátory
16. Filter
17. Otvory
vzduchu
18. Elektropanel
19. Otvor rýchlouzáverov
20. Automatický odvod kondenzátu
21. Spojka hadicová
22. Nádoba na zber kondenzátu
23. Magnetický držiak
24. Konektor
64
POPIS VÝROBKU
výstupu zahriateho
