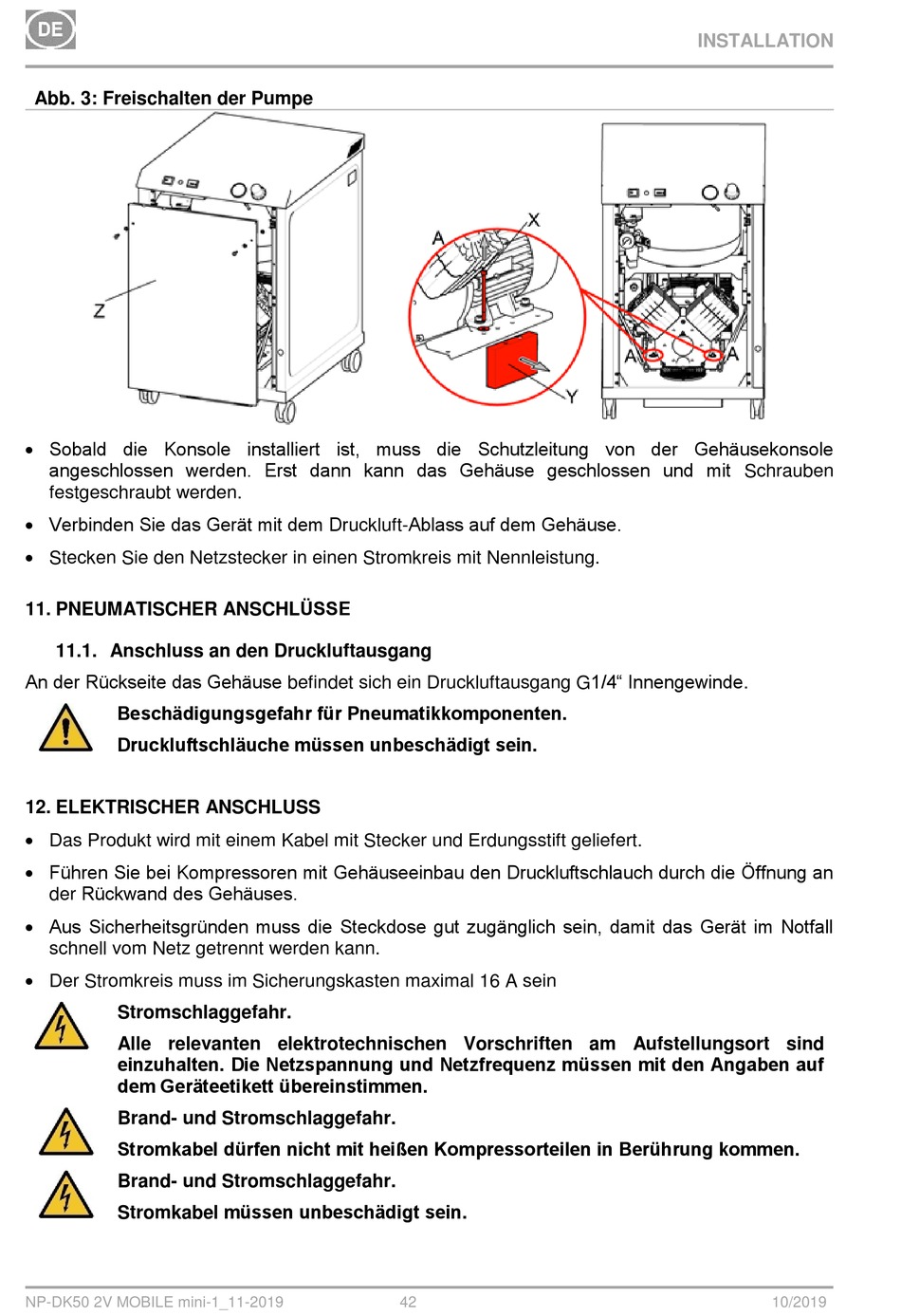

Abb. 3: Freischalten der Pumpe
 Sobald die Konsole installiert ist, muss die Schutzleitung von der Gehäusekonsole
angeschlossen werden. Erst dann kann das Gehäuse geschlossen und mit Schrauben
festgeschraubt werden.
 Verbinden Sie das Gerät mit dem Druckluft-Ablass auf dem Gehäuse.
 Stecken Sie den Netzstecker in einen Stromkreis mit Nennleistung.
11. PNEUMATISCHER ANSCHLÜSSE

11.1. Anschluss an den Druckluftausgang

An der Rückseite das Gehäuse befindet sich ein Druckluftausgang G1/4" Innengewinde.
Beschädigungsgefahr für Pneumatikkomponenten.
Druckluftschläuche müssen unbeschädigt sein.

12. ELEKTRISCHER ANSCHLUSS

 Das Produkt wird mit einem Kabel mit Stecker und Erdungsstift geliefert.
 Führen Sie bei Kompressoren mit Gehäuseeinbau den Druckluftschlauch durch die Öffnung an
der Rückwand des Gehäuses.
 Aus Sicherheitsgründen muss die Steckdose gut zugänglich sein, damit das Gerät im Notfall
schnell vom Netz getrennt werden kann.
 Der Stromkreis muss im Sicherungskasten maximal 16 A sein
Stromschlaggefahr.
Alle relevanten elektrotechnischen Vorschriften am Aufstellungsort sind
einzuhalten. Die Netzspannung und Netzfrequenz müssen mit den Angaben auf
dem Geräteetikett übereinstimmen.
Brand- und Stromschlaggefahr.
Stromkabel dürfen nicht mit heißen Kompressorteilen in Berührung kommen.
Brand- und Stromschlaggefahr.
Stromkabel müssen unbeschädigt sein.
NP-DK50 2V MOBILE mini-1_11-2019 42
