POPIS VÝROBKU
POPIS VÝROBKU

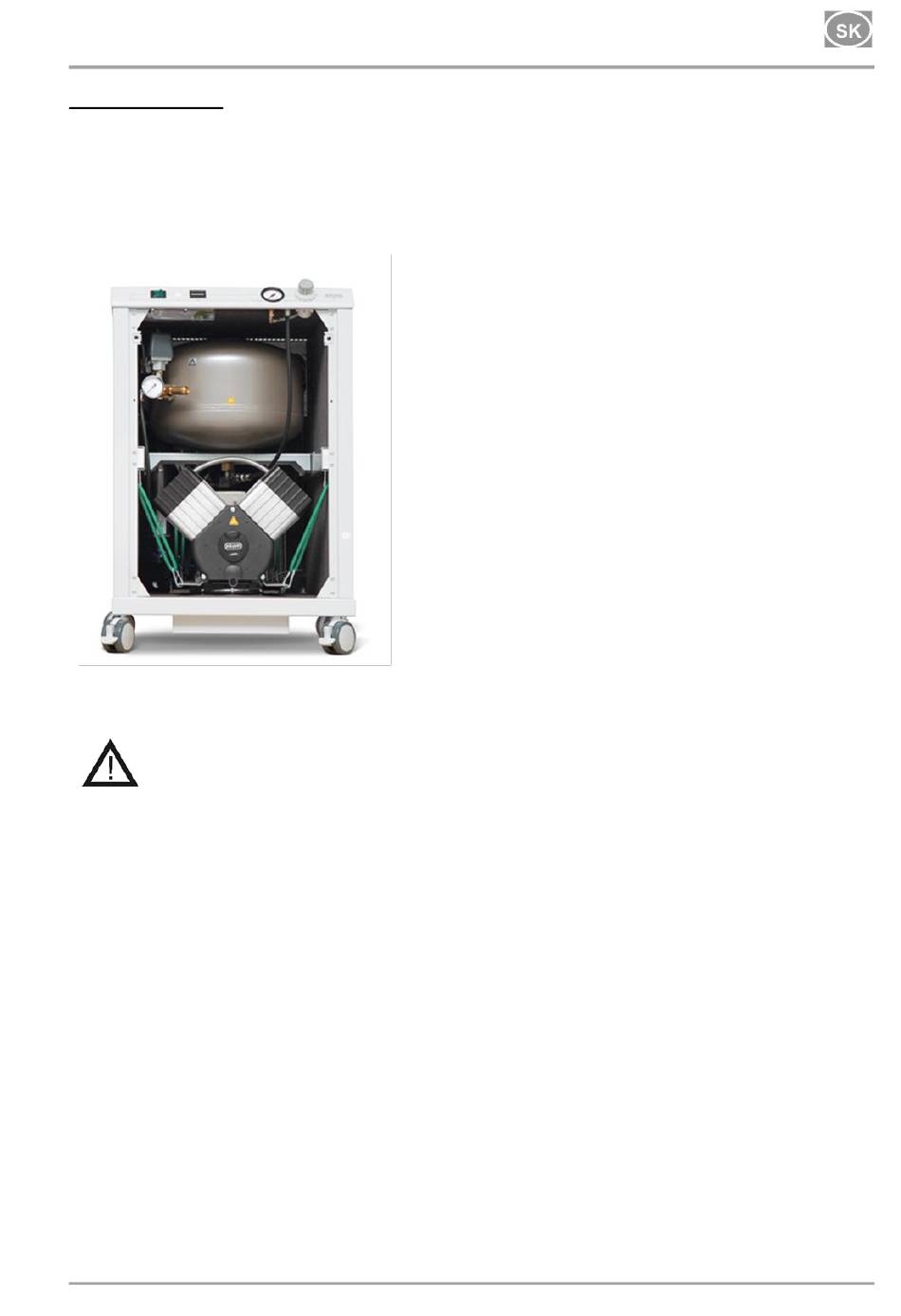

6. VARIANTY

Kompresor sa vyrába podľa účelu v týchto variantoch:
DK50 2V MOBILE MINI
DK50 2V MOBILE MINI
Stlačený vzduch kompresora nie je vhodný na prevádzkovanie dýchacích
prístrojov alebo podobných zariadení.
7. FUNKCIA VÝROBKU
Kompresor bez sušiča
7.1.
(Obr. 1) Agregát kompresora (1) nasáva atmosférický vzduch cez vstupný filter (7) a stláča ho cez
spätný ventil (3) do vzdušníka (2) a spotrebič odoberá stlačený vzduch zo vzdušníka. Ak klesne tlak
vo vzdušníku na zapínací tlak, tlakový spínač (4) zapne kompresor a kompresor stláča vzduch do
vzdušníka až po vypínací tlak, kedy sa vypne kompresor. Po vypnutí kompresorového agregátu sa
odvzdušní tlaková hadica cez odľahčovací solenoidný ventil. Poistný ventil (5) zamedzuje
prekročeniu tlaku vo vzdušníku nad maximálnu povolenú hodnotu. Kondenzát zo vzdušníka (2) je
automaticky v pravidelných intervaloch vypúšťaný cez odlučovač kondenzátu s filtrom(11) do
nádoby na zber kondenzátu (12) pomocou solenoidného ventilu odvodu kondenzátu (10). Stlačený
a čistý vzduch bez stôp oleja je vo vzdušníku pripravený na ďalšie použitie.
7.2. Skrinka kompresora
(Obr. 2) Skrinka je riešená na kolieskach (2x brzdené, 2x nebrzdené) tak, že vnútorný tvar skrinky
zabezpečí vymedzenie polohy kompresora .Zvýšená tuhosť konštrukcie skrinky a použité odolné
kolieska zabezpečujú jej ľahkú a jednoduchú manipuláciu. Skrinku je možné otvoriť po
odskrutkovaní 2 ks rýchlouzáverov (19).
V prednej časti horného veka skrinky sa nachádzajú: tlakomer výstupného tlaku (2), regulátor tlaku
10/2019
kompresor v skrinke s účinným tlmením hluku
