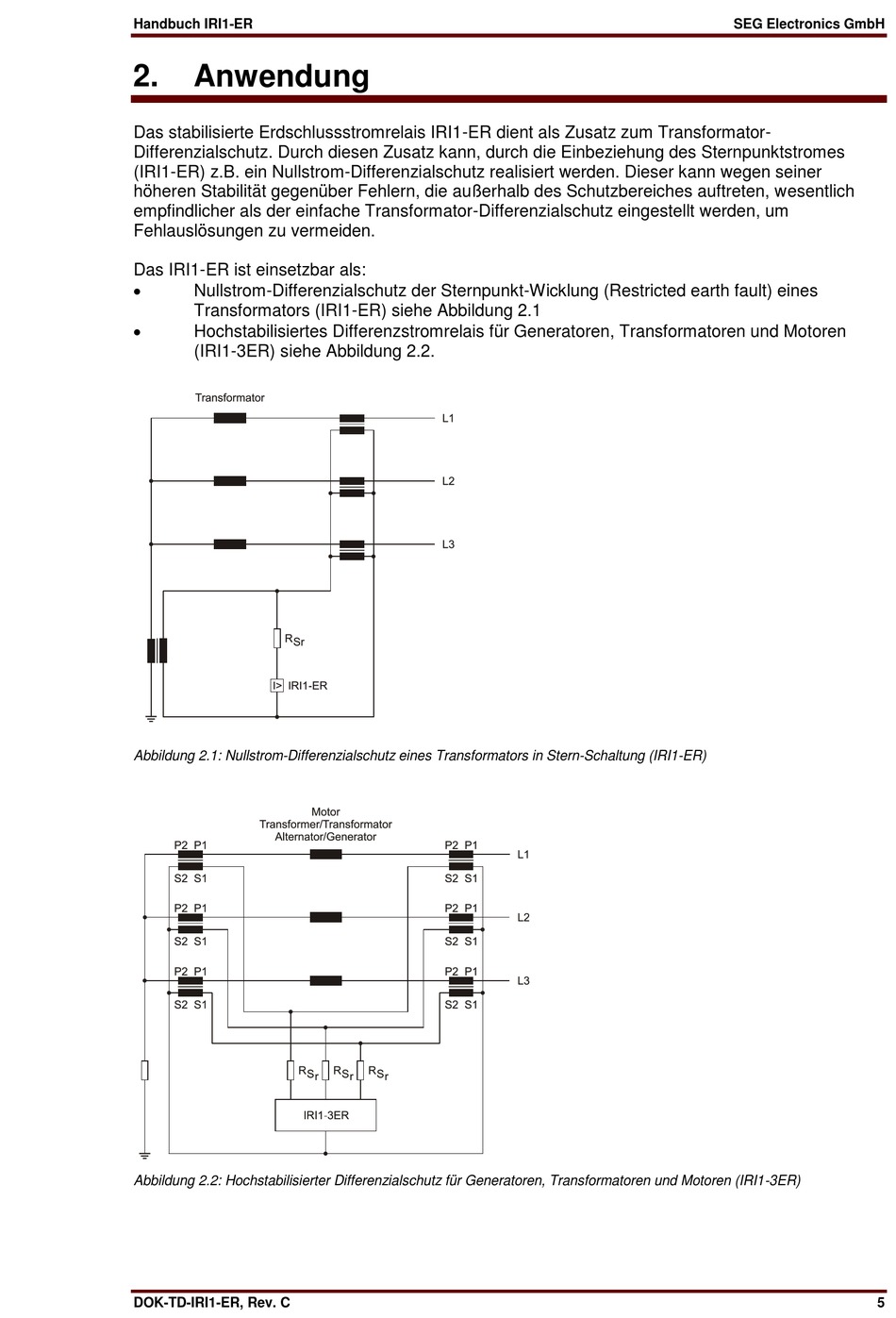

Handbuch IRI1-ER
2.
Anwendung
Das stabilisierte Erdschlussstromrelais IRI1-ER dient als Zusatz zum Transformator-
Differenzialschutz. Durch diesen Zusatz kann, durch die Einbeziehung des Sternpunktstromes
(IRI1-ER) z.B. ein Nullstrom-Differenzialschutz realisiert werden. Dieser kann wegen seiner
höheren Stabilität gegenüber Fehlern, die außerhalb des Schutzbereiches auftreten, wesentlich
empfindlicher als der einfache Transformator-Differenzialschutz eingestellt werden, um
Fehlauslösungen zu vermeiden.
Das IRI1-ER ist einsetzbar als:
Nullstrom-Differenzialschutz der Sternpunkt-Wicklung (Restricted earth fault) eines
Transformators (IRI1-ER) siehe Abbildung 2.1
Hochstabilisiertes Differenzstromrelais für Generatoren, Transformatoren und Motoren
(IRI1-3ER) siehe Abbildung 2.2.
Abbildung 2.1: Nullstrom-Differenzialschutz eines Transformators in Stern-Schaltung (IRI1-ER)
Abbildung 2.2: Hochstabilisierter Differenzialschutz für Generatoren, Transformatoren und Motoren (IRI1-3ER)
DOK-TD-IRI1-ER, Rev. C
SEG Electronics GmbH
5
