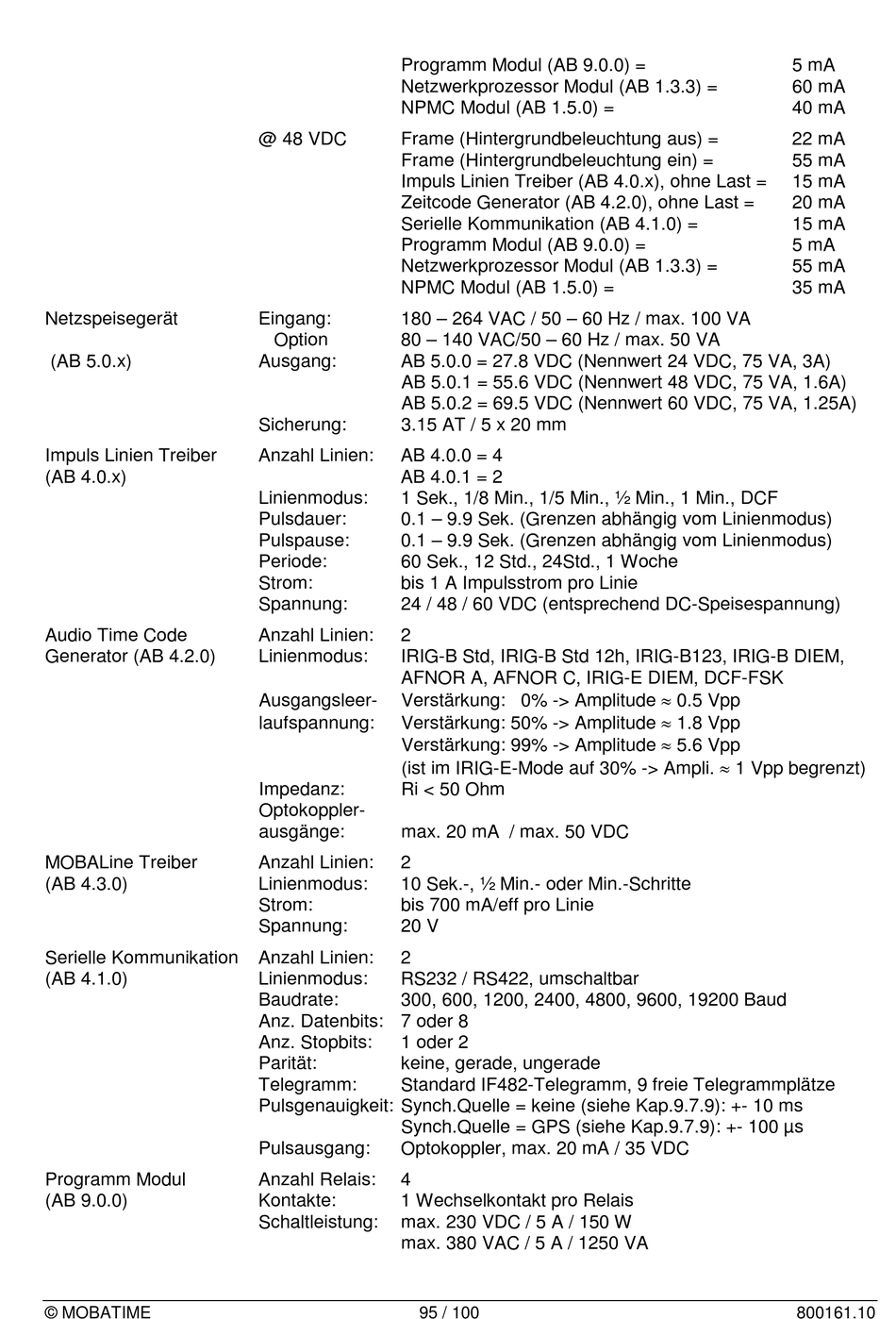

Netzspeisegerät
(AB 5.0.x)
Impuls Linien Treiber
(AB 4.0.x)
Audio Time Code
Generator (AB 4.2.0)
MOBALine Treiber
(AB 4.3.0)
Serielle Kommunikation
(AB 4.1.0)
Programm Modul
(AB 9.0.0)
© MOBATIME
Programm Modul (AB 9.0.0) =
Netzwerkprozessor Modul (AB 1.3.3) =
NPMC Modul (AB 1.5.0) =
@ 48 VDC
Frame (Hintergrundbeleuchtung aus) =
Frame (Hintergrundbeleuchtung ein) =
Impuls Linien Treiber (AB 4.0.x), ohne Last =
Zeitcode Generator (AB 4.2.0), ohne Last =
Serielle Kommunikation (AB 4.1.0) =
Programm Modul (AB 9.0.0) =
Netzwerkprozessor Modul (AB 1.3.3) =
NPMC Modul (AB 1.5.0) =
Eingang:
180 – 264 VAC / 50 – 60 Hz / max. 100 VA
Option
80 – 140 VAC/50 – 60 Hz / max. 50 VA
Ausgang:
AB 5.0.0 = 27.8 VDC (Nennwert 24 VDC, 75 VA, 3A)
AB 5.0.1 = 55.6 VDC (Nennwert 48 VDC, 75 VA, 1.6A)
AB 5.0.2 = 69.5 VDC (Nennwert 60 VDC, 75 VA, 1.25A)
Sicherung:
3.15 AT / 5 x 20 mm
Anzahl Linien:
AB 4.0.0 = 4
AB 4.0.1 = 2
Linienmodus:
1 Sek., 1/8 Min., 1/5 Min., ½ Min., 1 Min., DCF
Pulsdauer:
0.1 – 9.9 Sek. (Grenzen abhängig vom Linienmodus)
Pulspause:
0.1 – 9.9 Sek. (Grenzen abhängig vom Linienmodus)
Periode:
60 Sek., 12 Std., 24Std., 1 Woche
Strom:
bis 1 A Impulsstrom pro Linie
Spannung:
24 / 48 / 60 VDC (entsprechend DC-Speisespannung)
Anzahl Linien:
2
Linienmodus:
IRIG-B Std, IRIG-B Std 12h, IRIG-B123, IRIG-B DIEM,
AFNOR A, AFNOR C, IRIG-E DIEM, DCF-FSK
Verstärkung: 0% -> Amplitude 0.5 Vpp
Ausgangsleer-
Verstärkung: 50% -> Amplitude 1.8 Vpp
laufspannung:
Verstärkung: 99% -> Amplitude 5.6 Vpp
(ist im IRIG-E-Mode auf 30% -> Ampli. 1 Vpp begrenzt)
Impedanz:
Ri < 50 Ohm
Optokoppler-
ausgänge:
max. 20 mA / max. 50 VDC
Anzahl Linien:
2
Linienmodus:
10 Sek.-, ½ Min.- oder Min.-Schritte
Strom:
bis 700 mA/eff pro Linie
Spannung:
20 V
Anzahl Linien:
2
Linienmodus:
RS232 / RS422, umschaltbar
Baudrate:
300, 600, 1200, 2400, 4800, 9600, 19200 Baud
Anz. Datenbits: 7 oder 8
Anz. Stopbits:
1 oder 2
Parität:
keine, gerade, ungerade
Telegramm:
Standard IF482-Telegramm, 9 freie Telegrammplätze
Pulsgenauigkeit: Synch.Quelle = keine (siehe Kap.9.7.9): +- 10 ms
Synch.Quelle = GPS (siehe Kap.9.7.9): +- 100 µs
Pulsausgang:
Optokoppler, max. 20 mA / 35 VDC
Anzahl Relais:
4
Kontakte:
1 Wechselkontakt pro Relais
Schaltleistung:
max. 230 VDC / 5 A / 150 W
max. 380 VAC / 5 A / 1250 VA
95 / 100
5 mA
60 mA
40 mA
22 mA
55 mA
15 mA
20 mA
15 mA
5 mA
55 mA
35 mA
800161.10
