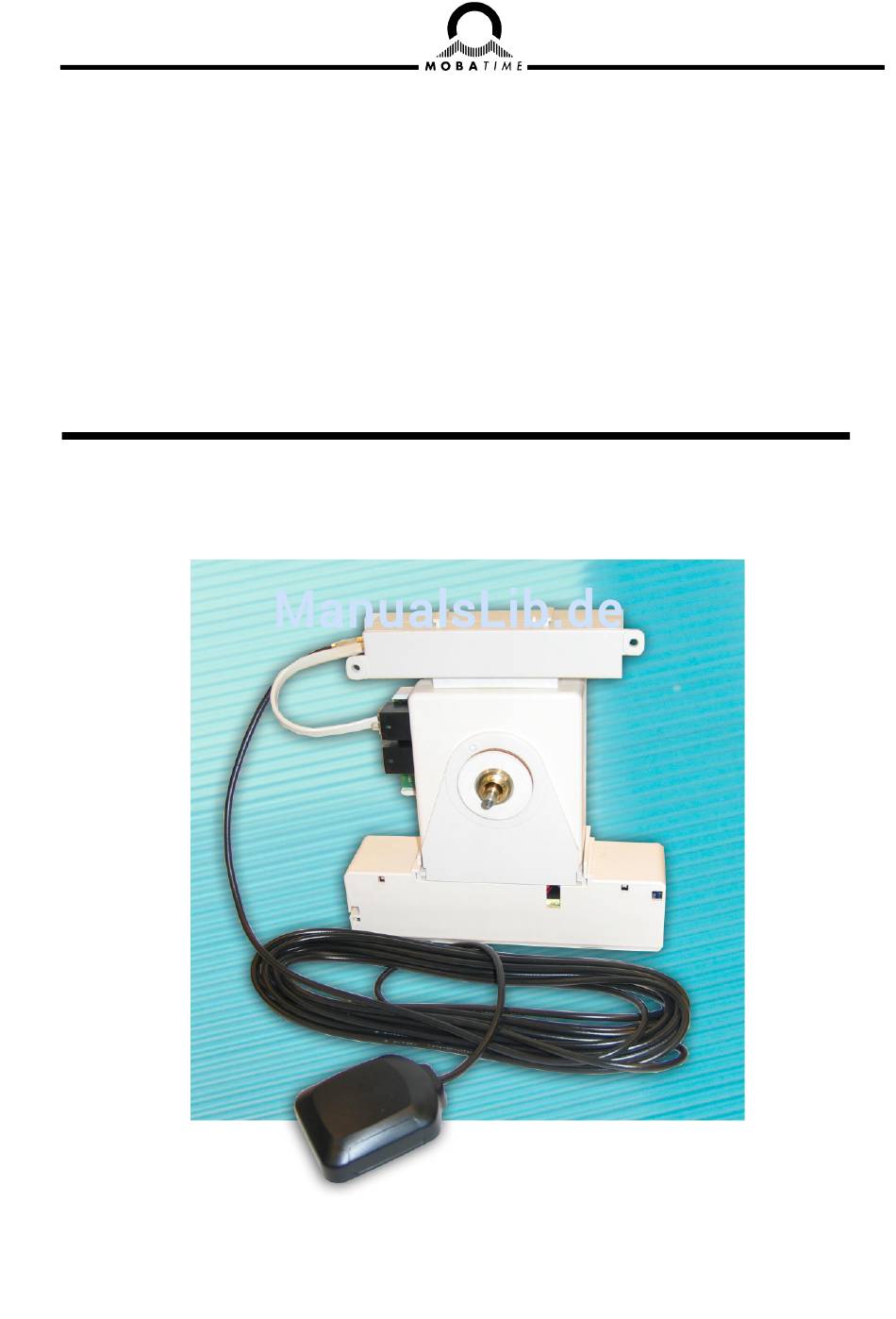

- Seite 1 MONTAGE UND BETRIEBSANLEITUNG Autonomes GPS-Funkuhrwerk GU 192(t) © MOBATIME BD-800304.05...
-
Seite 2: Bescheinigung Des Herstellers
6. Diese Publikation darf weder reproduziert, noch in einem Datensystem gespeichert oder in irgendeiner Weise übertragen werden, auch nicht auszugsweise. Das Copyright liegt mit all seinen Rechten bei BÜRK MOBATIME GmbH, D-78026 VS-Schwenningen und MOSER-BAER AG, CH–3454 Sumiswald / Schweiz. -
Seite 3: Inhaltsverzeichnis
..................13 EFINITION DES BERTRAGUNGSFORMATS IF 494 .......................... 14 NSCHLÜSSE KASKADIERUNG MIT BASIS-UHRWERK..................14 10.1 ........... 15 ERIETELEGRAMM ZUR YNCHRONISATION KASKADIERTER ERKE ZEITZONENTABELLE........................16 TECHNISCHE DATEN ........................18 ZUBEHÖR ............................18 NOTIZEN ............................. 19 © MOBATIME 3 / 20 800304.05... -
Seite 4: Einleitung, Übersicht
Uhrwerk: GU 192(t) Werktyp: GPS-Funkuhrwerk Komponenten: GU 192(t), GPS-Empfänger, Magnetantenne Synchronisationsart: GPS-Empfänger mit Magnetantenne kombiniert Lange Achse für Uhren mit Beleuchtung Uhrwerke für selbstrichtende Innen- und Aussenuhren für Zifferblattdurchmesser bis 80cm. Ohne Beleuchtung Serie 192, mit Beleuchtung Serie 192t. Eine Kaskadierung von bis zu drei Nebenuhrwerken ist möglich (Bild 14). -
Seite 5: Montage Und Inbetriebnahme
Die Zeiger dürfen nach korrektem Richten nicht mehr von Hand gedreht werden! 4.4 Wahl der Zeitzone Im Programmspeicher des GU 192 sind insgesamt 59 verschiedene Zeitzoneneinträge fest programmiert (Kapitel 11). Mit den Schaltern 1 bis 6 auf der Rückseite des Uhrwerks lässt sich einer dieser Zeitzoneneinträge selektieren (Kapitel 7). -
Seite 6: Positionierung Der Magnetantenne
Auf dem Typenschild des GU 192 kann die Konfiguration für den jeweiligen Standort der Uhr eingetragen werden: Switch 1 to 7: Time Zone Selection (Refer to Table in Manual) 1 2 3 4 5 6 7 Time Zone Offs. Chg. -
Seite 7: Montage Der Spannungsversorgung
Empfänger ausgesteckt werden. Durch entfernen der Speisung wird jetzt das Uhrwerk neu gestartet. Nach einigen Minuten, wenn die Zeiger die 12.00 Position wieder erreicht haben, kann die Antenne wieder eingesteckt werden und der Empfang sollte jetzt korrekt funktionieren. © MOBATIME 7 / 20 800304.05... -
Seite 8: Synchronisation / Ganggenauigkeit
(Kapitel 7). Der Empfangsvorgang für eine Erstsynchronisation wird dadurch wieder gestartet. Weitere Informationen zur Empfangsaktivierung finden sich in Kapitel 4.7. Als Mass der Ganggenauigkeit des GU 192(t) kann die minütliche Ausgabe des seriellen Zeittelegramms (Kapitel 10) unmittelbar nach der Synchronisation ab GPS gewertet werden. Das Telegramm erlangt seine Gültigkeit mit dem letzten gesendeten Zeichen. -
Seite 9: Bedientaste
6.2 Fernbedienung Die Bedientaste lässt sich auch über eine externe, abgesetzte Taste betätigen. Diese wird Steckerposition angeschlossen (Bild 8). Zubehör (optional): KEY 192 Externe Taste inkl. 5 m Kabel KEY 192: Externe Taste Bild 8 © MOBATIME 9 / 20 800304.05... -
Seite 10: Konfigurationsschalter
Uhrwerk aus Störungs-Modus lösen. Uhr läuft auf der Zeit. War Schalter 8 zuvor eingeschaltet, wird der Empfangsvorgang zur Erstsynchronisation aktiviert. GU 192 t Switch 1 to 7: Time Zone Selection (Refer to Table in Manual) A/N: 201418.E0 03959938 001... -
Seite 11: Monitor-Led
Die Monitor-LED leuchtet zudem auch, wenn die Bedientaste gedrückt wird (Kapitel 6). Benutzerdefinierter Zeitzoneneintrag Das GU 192 (t) besitzt einen nichtflüchtigen Speicher (EEPROM), in welchem sich ein durch den Benutzer definierter Zeitzoneneintrag abspeichern lässt. Der Download erfolgt durch eine serielle Datenübertragung. -
Seite 12: Zeitzoneneintrag Auf Pc Erstellen
Beschreibung Kapitel zusammengestellt werden und im Feld 'Befehl' eingegeben werden. Hinweis: Im Feld wird nicht das ganze Telegramm dargestellt, der Cursor kann jedoch nach rechts verschoben werden. Bild 11 Telegrammende muss immer ^M stehen! © MOBATIME 12 / 20 800304.05... -
Seite 13: Definition Des Übertragungsformats
19/20: dito 7/8 9/10: Wochentag 7 -> Sonntag 21/22: dito 9/10 11..14: Hex 0078 = 120 -> 120. Min. des Tages -> 02.00 23..26: Hex 00B4 = 180 -> 03.00 27..31: Offset zu UTC 60 Min. © MOBATIME 13 / 20 800304.05... -
Seite 14: Anschlüsse If 494
Aneinanderreihen von Uhrwerken verstanden. können drei Basisuhrwerke des Typs BU 192(t) an einem GU 192(t) angeschlossen werden (Bild 14). Die Kaskadierung erfolgt mittels Spezialkabel COM 192 (Länge 1m). Es ermöglicht eine Synchronisation von 4 Uhrwerken mit nur einem Referenzsignal. -
Seite 15: Serietelegramm Zur Synchronisation Kaskadierter Werke
Telegramm Endzeichen 1) Dieses Byte ist immer A: Wird überprüft, jedoch nicht ausgewertet. 2) Wochentag, wird nicht ausgewertet. Dieses Byte ist immer F. 3) Lokalzeit (von der Uhr angezeigt Zeit): Wird überprüft, jedoch nicht ausgewertet. © MOBATIME 15 / 20 800304.05... -
Seite 16: Zeitzonentabelle
Sun. Apr. (03:00) Canberra, Melbourne Tasmania: Hobart Sun. Oct. (02:00) Sun. Apr. (03:00) Vladivostok Last Sun. Mar. (02:00) Last Sun. Oct. (03:00) Solomon Is. , New Caledonia Auckland, Wellington Last Sun. Sep. (02:00) Sun. Apr. (03:00) © MOBATIME 16 / 20 800304.05... - Seite 17 Die Zeitzonentabelle wird in der Regel jedes Jahr angepasst. Die neueste Tabelle steht unter Time Zone Table zur Verfügung. www.mobatime.com Downloads Moba-Software Falls das gelieferte Gerät eine neuere Version enthält als in diesem Manual dargestellt, sollten die Zeitzoneneinstellungen überprüft werden. © MOBATIME 17 / 20 800304.05...
-
Seite 18: Technische Daten
Feuchte, nicht kondensierend Versorgungsspannung 3.6 V Lithiumbatterie / 35 Ah, Betriebsdauer > 6 Jahre Gewicht ohne Batterien GU 192: 310 g, GU 192(t): 350 g CE Konformität EN 61000-6-3, Emissionen (Haushalt) EN 50121-4, Immissionen (erhöhte Anforderungen für Bahnen) 13 Zubehör CAB 192: Verlängerungskabel als Set,... -
