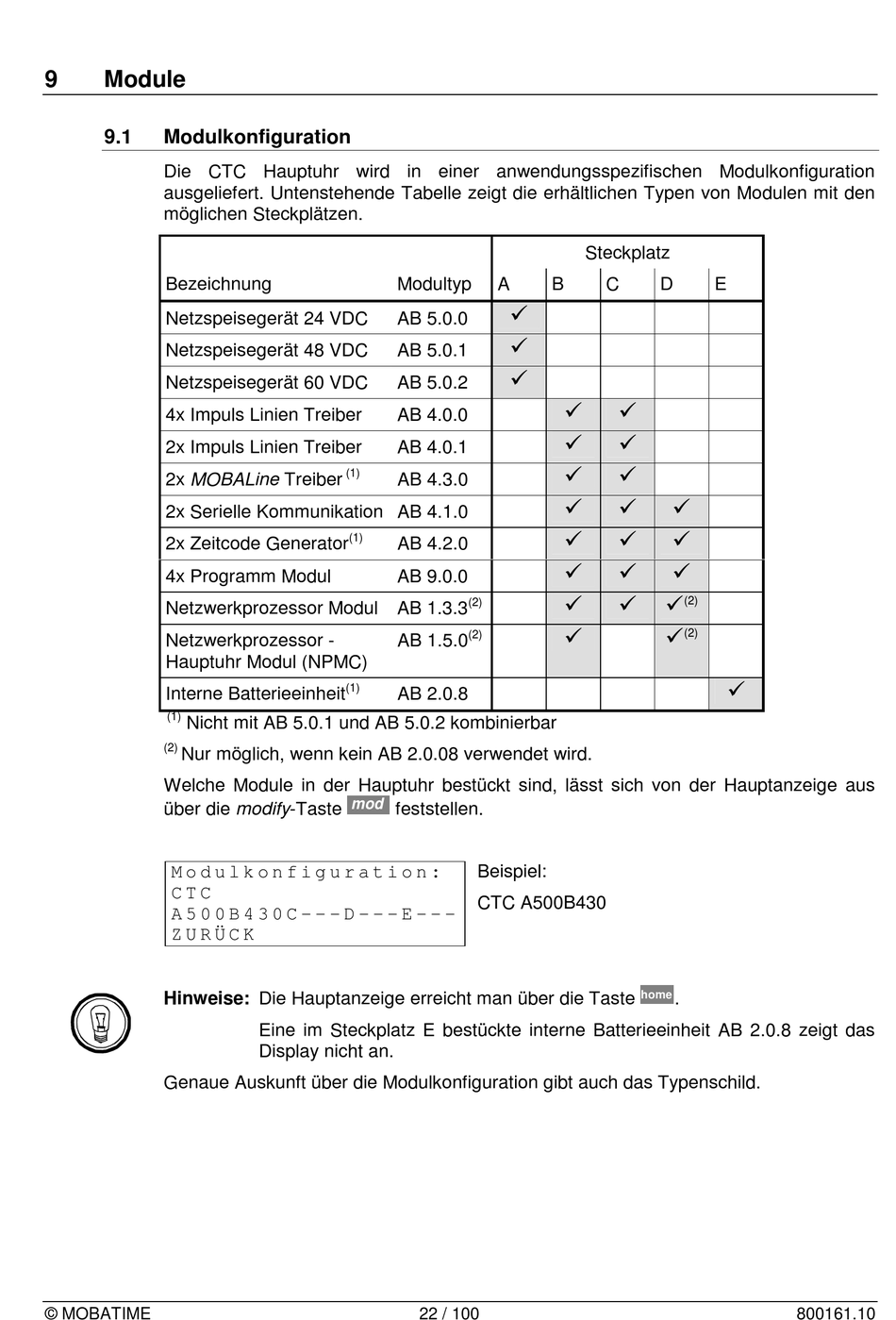

Module
9.1
Modulkonfiguration
Die CTC Hauptuhr wird in einer anwendungsspezifischen Modulkonfiguration
ausgeliefert. Untenstehende Tabelle zeigt die erhältlichen Typen von Modulen mit den
möglichen Steckplätzen.
Bezeichnung
Netzspeisegerät 24 VDC
Netzspeisegerät 48 VDC
Netzspeisegerät 60 VDC
4x Impuls Linien Treiber
2x Impuls Linien Treiber
2x MOBALine Treiber
2x Serielle Kommunikation AB 4.1.0
2x Zeitcode Generator
4x Programm Modul
Netzwerkprozessor Modul AB 1.3.3
Netzwerkprozessor -
Hauptuhr Modul (NPMC)
Interne Batterieeinheit
(1)
Nicht mit AB 5.0.1 und AB 5.0.2 kombinierbar
(2)
Nur möglich, wenn kein AB 2.0.08 verwendet wird.
Welche Module in der Hauptuhr bestückt sind, lässt sich von der Hauptanzeige aus
über die modify-Taste
M o d u l k o n f i g u r a t i o n :
C T C
A 5 0 0 B 4 3 0 C - - - D - - - E - - -
Z U R Ü C K
Hinweise: Die Hauptanzeige erreicht man über die Taste
Genaue Auskunft über die Modulkonfiguration gibt auch das Typenschild.
© MOBATIME
Modultyp
AB 5.0.0
AB 5.0.1
AB 5.0.2
AB 4.0.0
AB 4.0.1
(1)
AB 4.3.0
(1)
AB 4.2.0
AB 9.0.0
AB 1.5.0
(1)
AB 2.0.8
mod
feststellen.
Eine im Steckplatz E bestückte interne Batterieeinheit AB 2.0.8 zeigt das
Display nicht an.
22 / 100
Steckplatz
A
B
C
(2)
(2)
Beispiel:
CTC A500B430
D
E
(2)
(2)
home
.
800161.10
