5

Stromversorgung

5.1

Anschlussarten

Das CTC lässt sich direkt über eine Gleichspannung von 24 V, 48 V oder 60 V speisen.
Dazu ist kein zusätzliches Netzspeisemodul erforderlich. Jedoch sind einige
Einschränkungen beim Betrieb mit 48 V und 60 V zu beachten.
Die Netzspeisemodule AB 5.0.0, AB 5.0.1 und AB 5.0.2 erlauben eine Speisung ab der
Netzspannung 230 VAC. Eine Variante für 115 VAC ist ebenfalls erhältlich.

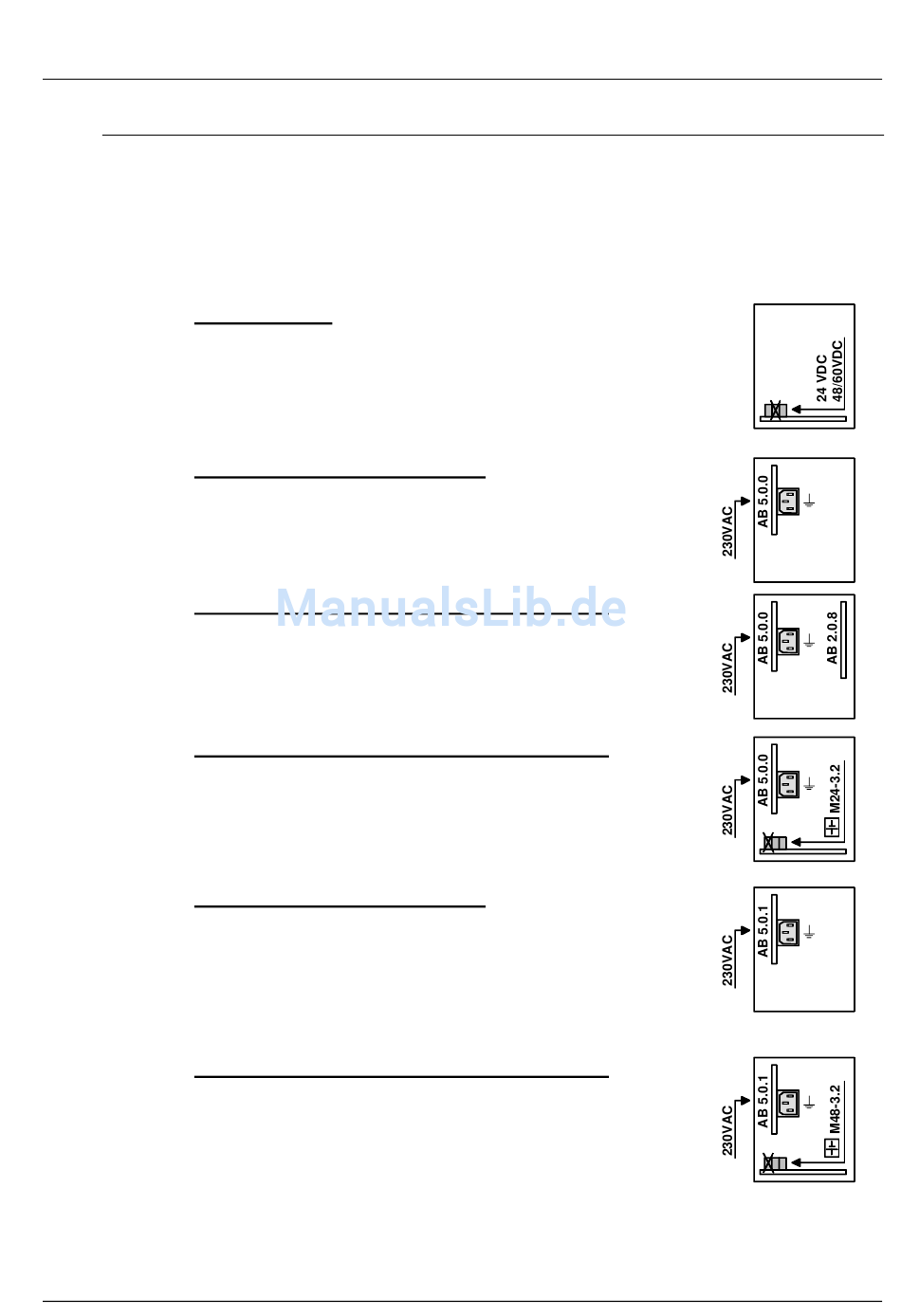

Anschlussvarianten :
1 Fremdspeisung
Eingangsspannung : 24, 48 oder 60 VDC
Klemmenbelegung : A(+) C(-)
Konfiguration der Speisespannung gemäss Kap. 13.3
Bei 48 oder 60 VDC nur Bestückung OHNE MOBALine
(AB 4.3.0), OHNE Zeitcode Generator (AB 4.2.0),
OHNE GPS 2000 und OHNE GPS 4500
2 Netzspeisung, 230 VAC – 24 VDC
Eingangspannung : 230 VAC (–30%+15%, 50/60Hz)
(Variante : 115 VAC (–30%+15%, 50/60Hz))
Ausgangsspannung : 24 VDC
Anschluss an AB 5.0.0
3 Netzspeisung, 230 VAC – 24 VDC, Gangreserve
Eingangspannung : 230 VAC (–30%+15%, 50/60Hz)
(Variante : 115 VAC (–30%+15%, 50/60Hz))
Ausgangsspannung : 24 VDC
Anschluss an AB 5.0.0
Interne aktive Gangreserve durch AB 2.0.8
4 Netzspeisung, 230 VAC – 24 VDC, Gangreserve
Eingangspannung : 230 VAC (–30%+15%, 50/60Hz)
(Variante : 115 VAC (–30%+15%, 50/60Hz))
Ausgangsspannung : 24 VDC
Anschluss an AB 5.0.0
Externe aktive Gangreserve durch M24-3.2
Klemmenbelegung : B(+) C(-)
5 Netzspeisung, 230 VAC – 48 VDC
Eingangspannung : 230 VAC (–30%+15%, 50/60Hz)
(Variante : 115 VAC (–30%+15%, 50/60Hz))
Ausgangsspannung : 48 VDC
Anschluss an AB 5.0.1
Bestückung OHNE MOBALine (AB 4.3.0),
OHNE Zeitcode Generator (AB4.2.0),
OHNE GPS 2000 und OHNE GPS 4500
6 Netzspeisung, 230 VAC – 48 VDC, Gangreserve
Eingangspannung : 230 VAC (–30%+15%, 50/60Hz)
(Variante : 115 VAC (–30%+15%, 50/60Hz))
Ausgangsspannung : 48 VDC
Anschluss an AB 5.0.1
Externe aktive Gangreserve durch M48-3.2
Klemmenbelegung : B(+) C(-)
Bestückung OHNE MOBALine (AB 4.3.0),
OHNE Zeitcode Generator (AB4.2.0),
OHNE GPS 2000 und OHNE GPS 4500
© MOBATIME 12 / 100
A C
N
L
N
L
N
L
B C
N
L
N
L
B C
