A

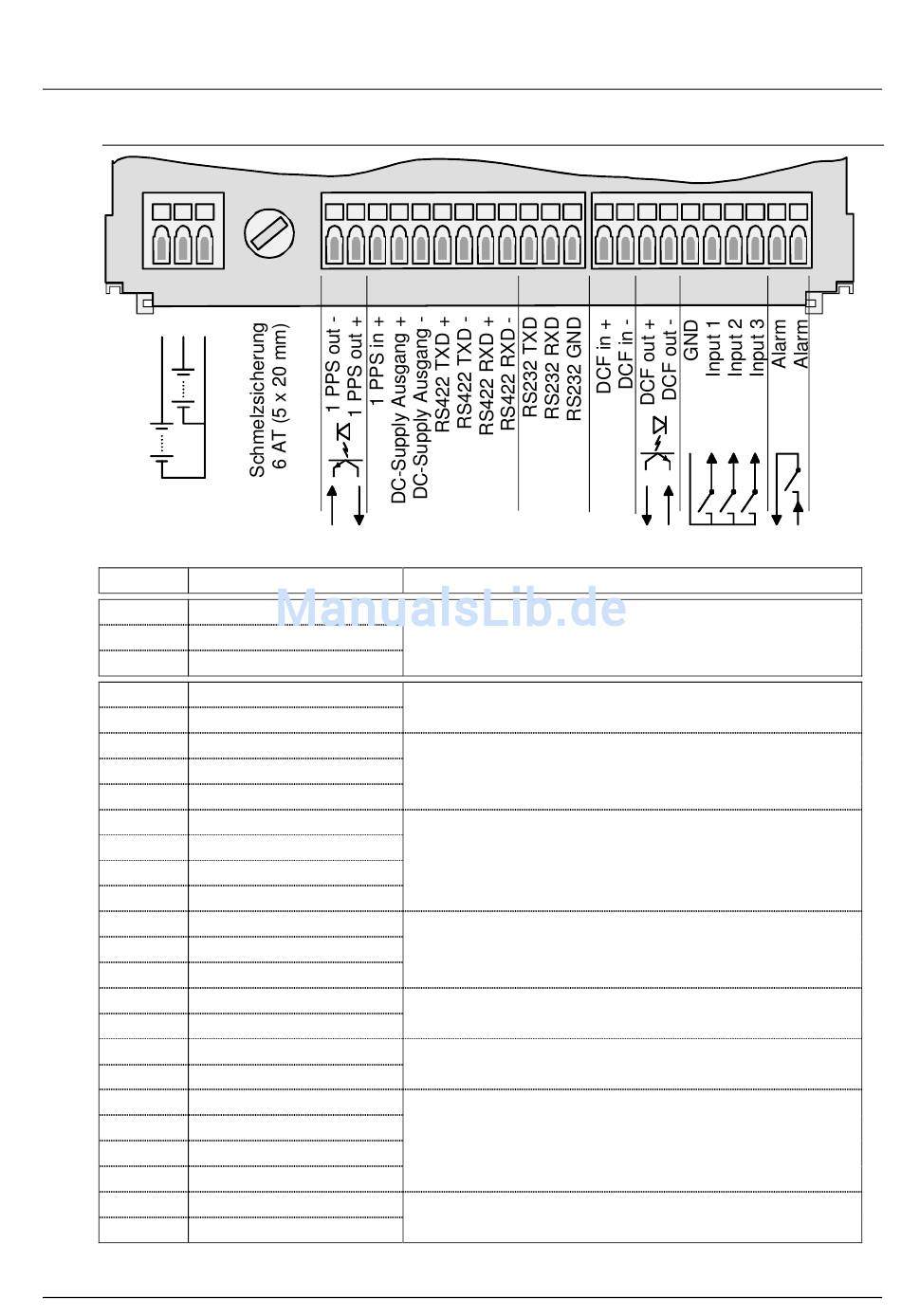

Anschlussbilder
A.1
Frame
A
B C
+ + -
Klemme Anschluss
A
Fremdspeisungseingang
B
Externe Batterie
C
GND
1
1 PPS Ausgang -
2
1 PPS Ausgang +
3
1 PPS Eingang
4
DC-Speiseausgang +
5
GND
6
RS 422 TXD+
7
RS 422 TXD-
8
RS 422 RXD+
9
RS 422 RXD-
10
RS 232 TXD
11
RS 232 RXD
12
RS 232 GND
13
DCF-Eingang +
14
DCF-Eingang -
15
DCF-Ausgang +
16
DCF-Ausgang -
17
GND
18
Kontrolleingang 1
19
Kontrolleingang 2
20
Kontrolleingang 3
21
Alarmrelais
22
Alarmrelais
© MOBATIME
6AT
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
Beschreibung
Weitere Informationen in Kapitel 5.
Eingänge sind durch Schmelzsicherung 6 AT
geschützt.
Looped 1 PPS-Puls ab GPS-Empfänger, Optokoppler,
Umax=40V, Imax=20mA, ca. 1.8V @20mA
Anschluss eines GPS-Empfängers zusammen mit
Klemmen 6 bis 9 (Detaillierter Anschlussplan siehe
Anleitung des GPS-Empfängers)
Anschluss RS 422-Schnittstelle des Frame
Anschluss RS 232-Schnittstelle des Frame
Hinweis: Die RXD-Klemme wird deaktiviert, wenn die
Schnittstelle in der Frontplatte benützt wird.
DCF-Eingang zum Anschluss eines DCF-Empfängers
mit Stromschlaufenausgang
Synthetischer DCF-Ausgang, Optokoppler,
Umax=35VDC, I
Kontrolleingänge für Dämmerungsschalter o.ä. in
Verbindung mit dem Schaltprogramm, Aktiv wenn
geschlossen, siehe auch Kapitel 10.5
Kontakt öffnet bei Alarm, siehe Kapitel 14.1
Last: 150VDC / 1A / 30W resp. 125VAC / 1A / 60VA
70
=10..15mA, I
on
100
/
22
=2mA @20VDC
off
800161.05
