Mobatime PROFILINE rund Montageanleitung

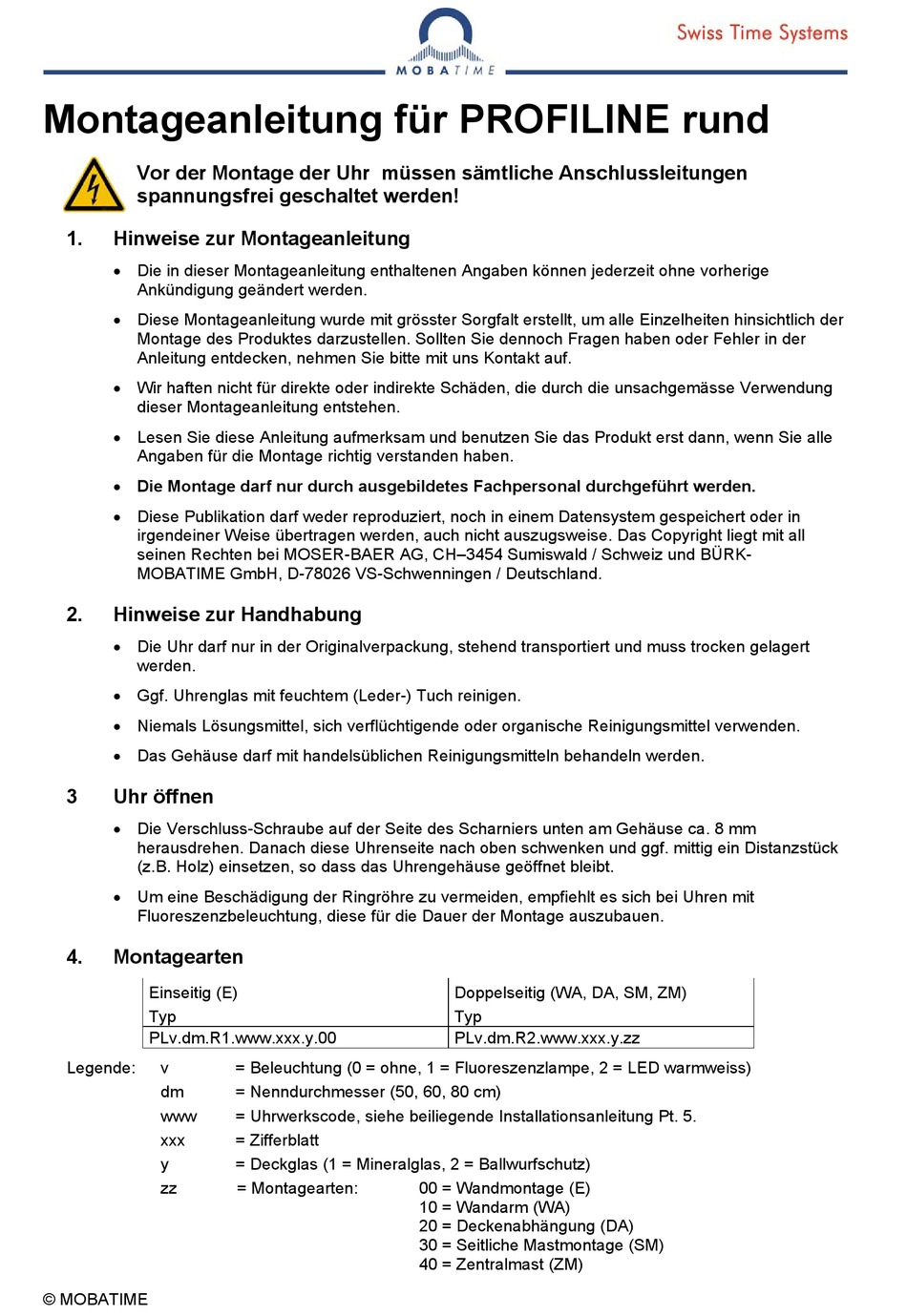

Montageanleitung für PROFILINE rund
Vor der Montage der Uhr müssen sämtliche Anschlussleitungen
spannungsfrei geschaltet werden!
1. Hinweise zur Montageanleitung
 Die in dieser Montageanleitung enthaltenen Angaben können jederzeit ohne vorherige
Ankündigung geändert werden.
 Diese Montageanleitung wurde mit grösster Sorgfalt erstellt, um alle Einzelheiten hinsichtlich der
Montage des Produktes darzustellen. Sollten Sie dennoch Fragen haben oder Fehler in der
Anleitung entdecken, nehmen Sie bitte mit uns Kontakt auf.
 Wir haften nicht für direkte oder indirekte Schäden, die durch die unsachgemässe Verwendung
dieser Montageanleitung entstehen.
 Lesen Sie diese Anleitung aufmerksam und benutzen Sie das Produkt erst dann, wenn Sie alle
Angaben für die Montage richtig verstanden haben.
 Die Montage darf nur durch ausgebildetes Fachpersonal durchgeführt werden.
 Diese Publikation darf weder reproduziert, noch in einem Datensystem gespeichert oder in
irgendeiner Weise übertragen werden, auch nicht auszugsweise. Das Copyright liegt mit all
seinen Rechten bei MOSER-BAER AG, CH–3454 Sumiswald / Schweiz und BÜRK-
MOBATIME GmbH, D-78026 VS-Schwenningen / Deutschland.
2. Hinweise zur Handhabung
 Die Uhr darf nur in der Originalverpackung, stehend transportiert und muss trocken gelagert
werden.
 Ggf. Uhrenglas mit feuchtem (Leder-) Tuch reinigen.
 Niemals Lösungsmittel, sich verflüchtigende oder organische Reinigungsmittel verwenden.
 Das Gehäuse darf mit handelsüblichen Reinigungsmitteln behandeln werden.
3 Uhr öffnen
 Die Verschluss-Schraube auf der Seite des Scharniers unten am Gehäuse ca. 8 mm
herausdrehen. Danach diese Uhrenseite nach oben schwenken und ggf. mittig ein Distanzstück
(z.B. Holz) einsetzen, so dass das Uhrengehäuse geöffnet bleibt.
 Um eine Beschädigung der Ringröhre zu vermeiden, empfiehlt es sich bei Uhren mit
Fluoreszenzbeleuchtung, diese für die Dauer der Montage auszubauen.
4. Montagearten
Einseitig (E)
Typ
PLv.dm.R1.www.xxx.y.00
Legende: v
dm
www
xxx
y
zz
© MOBATIME
= Beleuchtung (0 = ohne, 1 = Fluoreszenzlampe, 2 = LED warmweiss)
= Nenndurchmesser (50, 60, 80 cm)
= Uhrwerkscode, siehe beiliegende Installationsanleitung Pt. 5.
= Zifferblatt
= Deckglas (1 = Mineralglas, 2 = Ballwurfschutz)
= Montagearten:
Doppelseitig (WA, DA, SM, ZM)
Typ
PLv.dm.R2.www.xxx.y.zz
00 = Wandmontage (E)
10 = Wandarm (WA)
20 = Deckenabhängung (DA)
30 = Seitliche Mastmontage (SM)
40 = Zentralmast (ZM)
