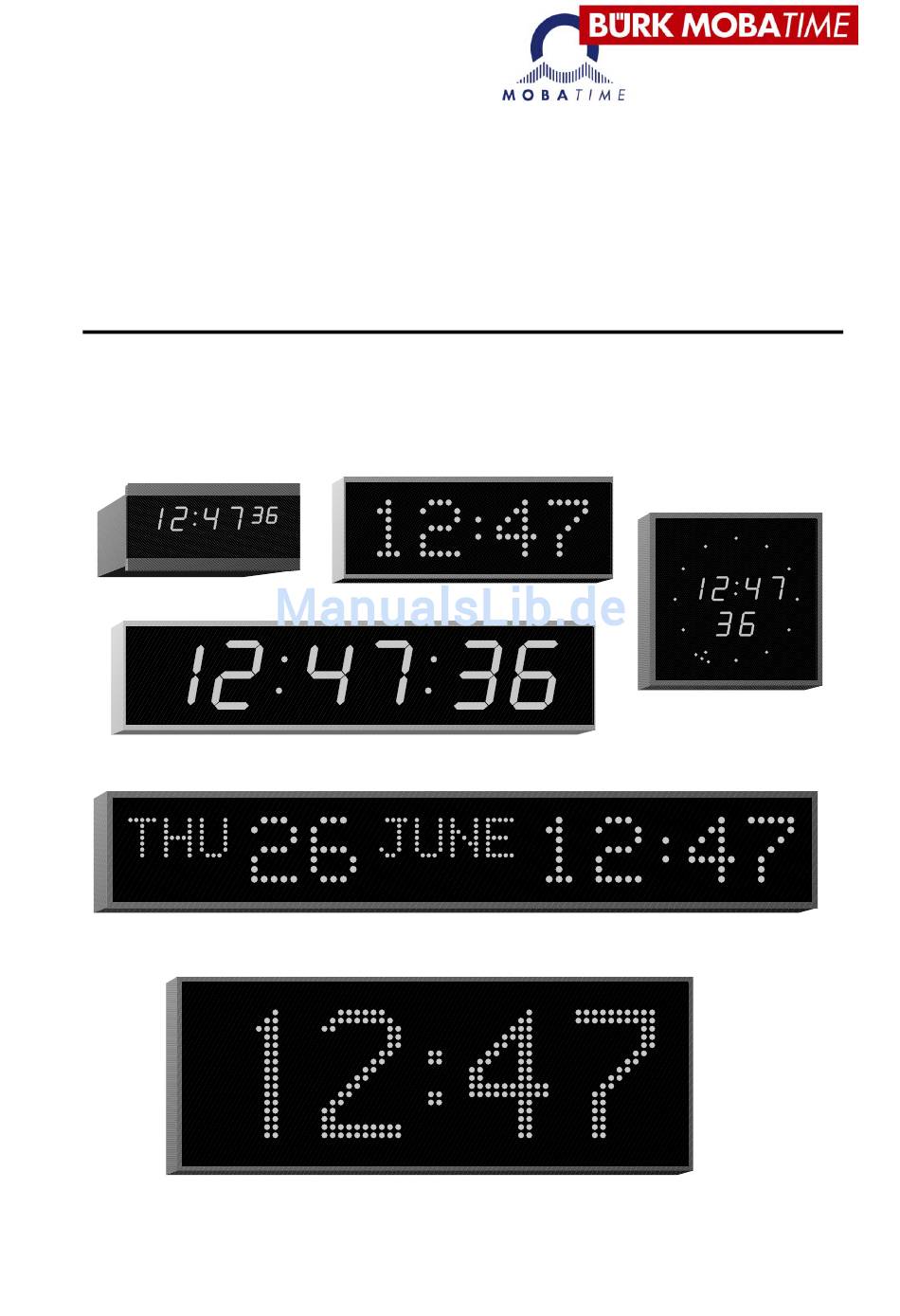

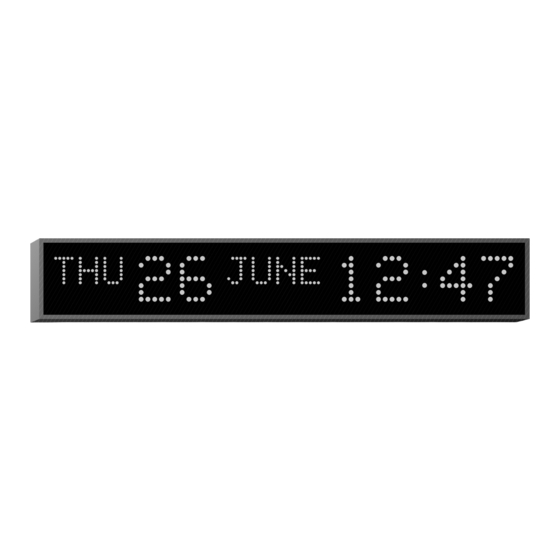

- Seite 1 BEDIENUNGSANLEITUNG Digitaluhren Modellreihe 400A...
-
Seite 2: Inhaltsverzeichnis
Zeiteinstellung, Einstellung Count Down Zeit, Zählrichtung 16 Stoppuhr Bedieneinheit 496A Installation der Interfacekarten Programmierung der Interfacekarten Spezielle Betriebsarten Temperatuanzeige Lokale Hauptuhrfunktion Funksynchronisationsantenne Montage Einbaugehäuse Type 401A.02 und 420A.02 Gehäuse mit Deckenpendel Einbaugehäuse Standardgehäuse Externe Anschlüsse Programmierblatt Im hinteren Einband © BÜRK MOBATIME GmbH... -
Seite 3: Betriebsarten
•Die Zeitanzeige kann bei Ausfall der Synchronisierung gelöscht oder gestoppt werden, oder die Uhr läuft als Quarzuhr weiter. Programm 4. •Uhren, die nur die Zeit anzeigen (Typen 401A, 420A und 490A), können mit der Bedieneinheit 496A als Stoppuhr eingesetzt werden. Die Zeit kann in Stunden, Minuten und Sekunden oder in Minuten, Sekunden und 1/100 Sekunden (Type 420A Stunden und Minuten oder Minuten und Sekunden) angezeigt werden. -
Seite 4: Einleitung
Digitaluhren der Serie 400A sind in Wandgehäusen, in Einbaugehäusen mit rückwärtigem Zugang, in Einbaugehäusen mit Wandeinbaubox ohne rückwärtigem Zugang und ein- oder doppelseitigen Gehäusen mit Deckenpendel verfügbar. Bei Wandgehäusen lässt sich der Winkel der Vorderseite durch eine spezielle Aufhängevorrichtung einstellen. Dadurch können störende Reflexionen verhindert werden. Siehe Montage. © BÜRK MOBATIME GmbH... -
Seite 5: Versorgungsspannung
Datum mit den drei rückwärtigen Tasten eingestellt werden. Für die Lage der Einstelltasten siehe “Externe Anschlüsse”, für die Einstellung siehe “Zeit und Datumseinstellung”. Bei Uhren der Typen 401A, 420A und 490A, die normalerweise nur die Uhrzeit anzeigen, sollte ebenfalls Zeit und Datum eingestellt werden. Dies ist erforderlich, um die Sommer/ Winterzeitumschaltzeitpunkte errechnen zu können und um die seriellen Datenmeldungen... -
Seite 6: Zeit Und Datumseinstellung
Eingabepunkt nächsten Eingabepunkt Sekundenanzeige Sekunden auf Null blinkt stellen Minutenanzeige Minuten erhöhen blinkt Stundenanzeige Stunden erhöhen blinkt Anzeige bei Typen 401A und 420A Monat Monatsanzeige Monat erhöhen blinkt Datum Datumanzeige Datum erhöhen blinkt © BÜRK MOBATIME GmbH... - Seite 7 (1, 2, 3, 4 oder letzten) Monat der Sommer/ Monat ändern Winterzeit blinkt (Werte 3, 4, 9 oder 10) Sonntag im Monat Sonntag ändern Rückschaltung blinkt (1, 2, 3, 4 oder letzten) Ausstieg aus dem Programmiermodus © BÜRK MOBATIME GmbH...
-
Seite 8: Programmierung Der Funktionen
B: U 40 = Softwareversion 4.0. •Ein Programmierblatt befindet sich auf der vorletzten Seite dieses Handbuches. Es wird empfohlen, die aktuellen Einstellungen in das Programmierblatt einzutragen. •Werden alle drei rückwärtigen Tasten gleichzeitig gedrückt, wird ein Test der Anzeige durchgeführt. © BÜRK MOBATIME GmbH... -
Seite 9: Auswählbare Funktionen
Auswählbare Funktionen - 1 © BÜRK MOBATIME GmbH... - Seite 10 Auswählbare Funktionen - 2 © BÜRK MOBATIME GmbH...
- Seite 11 Auswählbare Funktionen - 3 © BÜRK MOBATIME GmbH...
-
Seite 12: Spezielle Anzeigeformate
Kalenderuhren Typ 490A.02 453A und 454A und 490A.05 Anzeigeformat 1 Wochentag Datum Monat Anzeigeformat 2 Tag im Jahr Datum Monat Anzeigeformat 3 Wochennummer Datum Monat Anzeigeformat 4 Datum Monat Jahr Anzeigeformat 5 Monat Datum Jahr Anzeigeformat 6 © BÜRK MOBATIME GmbH... -
Seite 13: Ebu/Smpte Zeitcode-Datenformat
SMPTE Zeitcode synchronisiert werden. Kalenderuhren können mit zwei unterschiedlichen Zeitcodesignalen synchronisiert werden. Digitaltuhren der Typen 401A, 420A und 490A können als Nebenuhren zu einem 414 Multifunktionstimer verwendet werden. Auf den Nebenuhren wird immer der Zählerstand angezeigt. © BÜRK MOBATIME GmbH... - Seite 14 © BÜRK MOBATIME GmbH...
-
Seite 15: Stoppuhr Bedieneinheit 402A (Auf- Und Abzähler)
Mit der Bedieneinheit 402A ist es auch möglich, Zeit und Datum der Digitaluhr einzustellen. Die Bedieneinheit 402A wird an die Uhren-Typen 401A, 420A und 490A mit einem 3 m langen 3-poligen Kabel angeschlossen. Bei Verwendung eines geschirmten Kabels kann der Abstand Bedieneinheit - Digitaluhr bis zu 10 m betragen. -
Seite 16: Programmierung Der Funktionen
Programmierung der Funktionen © BÜRK MOBATIME GmbH... -
Seite 17: Abmaße 402A Bedienheit
Start, Zwischenzeit oder Stopp RESET oder Zeit wird gestoppt und Zähler Zeit wird gestoppt und Zähler auf auf Null gesetzt vorprogrammierten Wert gesetzt Siehe Zeiteinstellung, Einstellung Count Down Zeit, Zählrichtung Erste Anzeige im Stoppuhrmodus, Vorwählzeit und Zeiteinstellung © BÜRK MOBATIME GmbH... -
Seite 18: Zeiteinstellung, Einstellung Count Down Zeit, Zählrichtung
Programmierung der Funktionen Zählrichtung, Stoppmodus, Anzeigenauflösung und Relais START - HOLD - STOP RESET Zählrichtungsauswahl wird angezeigt, Modus wird erhöht Modus blinkt START - HOLD - STOP Taste C oder SW drücken, um auszusteigen START-HOLD-STOP Auswahl wird angezeigt, Modus blinkt © BÜRK MOBATIME GmbH... -
Seite 19: Bedienung Stoppmodus Mit Zwischenzeit
Zeit angezeigt Zähler beginnt bei Zähler beginnt bei Zähler läuft Zähler läuft 0 oder Vorwahlzeit 0 oder Vorwahlzeit weiter weiter RESET Zähler gestoppt, Anzeige bei Null (oder Vorwahlzeit) © BÜRK MOBATIME GmbH... -
Seite 20: Stoppuhr Bedieneinheit 496A
Uhr gestoppt oder für eine Zwischenzeit angehalten, werden die entsprechenden 1/100 Sekunden angezeigt. Die Bedieneinheit 496 wird an Digitaluhren vom Typ 401A, 420A und 490A mit einem 3 m langen 3-poligen Kabel angeschlossen. Bei Verwendung eines geschirmten Kabels kann der Abstand zwischen Bedieneinheit und Digitaluhr bis zu 10 m betragen. - Seite 21 Sek. 1/100. Min. Sek. Sek. 1/100. Anzeige und Zähler werden auf 0 gestellt Es wird Zeit angezeigt, wo START - STOP gedrückt wurde Ein weiterer Druck auf HOLD - RESET stellt Anzeige und Zähler auf 0 © BÜRK MOBATIME GmbH...
-
Seite 22: Installation Der Interfacekarten
•Setzen Sie die Rückwand wieder auf und befestigen Sie alle Schrauben. Ohne Interfacekarte muss diese Steckbrücke installiert sein processor Wharton P95/01A Installierte Interfacekarte J4 - Steckbrücke entfernen J5 - Stecker für Interfacekarte um Batterie abzuschalten © BÜRK MOBATIME GmbH... -
Seite 23: Programmierung Der Interfacekarten
û ü ü û ü ü û û û û û û û û û û ü û û ü û ü û û ü û ü û û ü û ü û û ü û © BÜRK MOBATIME GmbH... -
Seite 24: Spezielle Betriebsarten
Die Nebenuhren werden mit einem Zweidrahtkabel parallel an die lokale Hauptuhr angeschlossen (siehe “Externe Anschlüsse”) Bei hohen elektrischen Störfeldern sollte ein geschirmtes Verbindungskabel verwendet werden. Die Schirmung darf nur auf einer Seite mit Masse verbunden werden. © BÜRK MOBATIME GmbH... -
Seite 25: Funksynchronisationsantenne
Empfangssignal synchronisiert, leuchtet der Doppelpunkt zwischen Stunden und Minuten ständig. Empfängt die Antenne ein Signal mit unzureichender Qualität, blinkt der Doppelpunkt zwischen Stunden und Minuten im Sekundenrhythmus. Die Uhr läuft während dieser Zeit mit der Ganggenauigkeit des internen Quarzoszillators. © BÜRK MOBATIME GmbH... -
Seite 26: Seitenansicht
Kann in drei verschiedenen Positionen eingehängt werden Frontpanel 6-poliger Stecker Seitenansicht WARNING 230 VOLTS ISOLATE MAINS BEFORE REMOVING COVER Siehe Externe Anschlüsse Rückansicht AC Versorgungsspannung Frontansicht Typ 401A.02 Taster für Zeit, Datum und Programmierung Frontansicht Typ 420A.02 © BÜRK MOBATIME GmbH... -
Seite 27: Gehäuse Mit Deckenpendel
Rohr muss kundenseitig beigestellt werden 20 mm Rohr 50 mm quadratisches Montageprofil Stromnetz und Datenkabel Abgehängte Decke RAL9010 lackiertes 12 mm Montagerohr Ein- oder doppelseitige Uhr Standardgehäuse SS - ’X’= 58 Doppelseitiges Gehäuse ’X’ DS - ’X’= 120 © BÜRK MOBATIME GmbH... -
Seite 28: Einbaugehäuse
Einbaugehäuse Einbaugehäuse Einbaugehäuse mit Wandbox ’X’ + 6 ’X’ Max. Panelstärke 22 Einrastzapfen ’X’ = Höhe des Standardgehäuses Stahlblechgehäuse zum Einmauern © BÜRK MOBATIME GmbH... -
Seite 29: Standardgehäuse
451A.05 550 x 90 x 58 452A.05 480 x 180 x 58 453A.05 480 x 180 x 58 454A.05 300 x 300 x 58 460A.05 460 x 90 x 58 490A.05 300 x 300 x 58 © BÜRK MOBATIME GmbH... -
Seite 30: Externe Anschlüsse
Externe Anschlüsse Stoppuhr Bedieneinheit 496A Erfordert 404.M Interface zur Steuerung von max. 10 Hauptuhren Stoppuhr Bedieneinheit 402A (Auf- und Abzähler) MOBALine... -
Seite 31: Belegung Datenkabel
Externe Anschlüsse Belegung Datenkabel Temperatur (Vcc) Temperatur (Signal) blau Blue Blue Temperatur / DCF (-) grün Green Green DCF (+) gelb Yellow Yellow White White Impuls / MOBALine weiß Black Black Impuls / MOBALine schwarz © BÜRK MOBATIME GmbH... -
Seite 32: Programmierblatt
Programmierblatt g i l l a f ü f ü f ü f ü f ö z t n i u t l e l l ä r l h ö l f v i t © BÜRK MOBATIME GmbH... - Seite 33 © BÜRK MOBATIME GmbH...
- Seite 34 © BÜRK MOBATIME GmbH...
- Seite 35 © BÜRK MOBATIME GmbH...
- Seite 36 BÜRK MOBATIME GmbH Postfach 3760 D-78026 VS-Schwenningen Steinkirchring 46 D-78056 VS-Schwenningen Telefon: (07720) 8535-0 Telefax: (07720) 8535-11 Internet: http://www.buerk-mobatime.de E-Mail: buerk@buerk-mobatime.de © BÜRK MOBATIME GmbH...
