Verwandte Anleitungen für Mobatime ECO-M-DC
Inhaltszusammenfassung für Mobatime ECO-M-DC

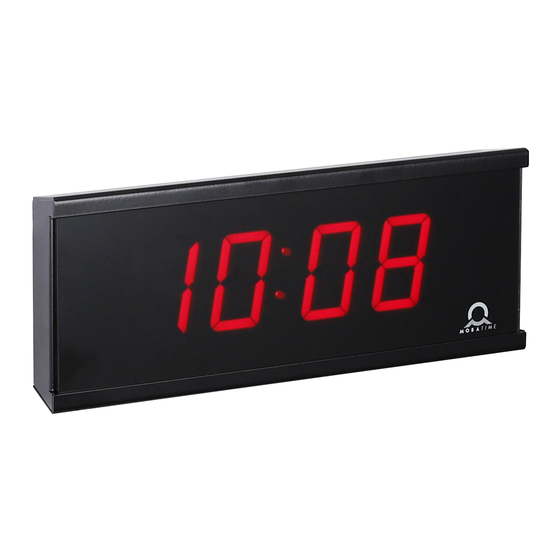

- Seite 1 Bedienungsanleitung ECO-M-DC Digitaluhr für Innenräume Scannen Sie den QR-Code oder geben Sie die folgende URL ein, um die neueste Version zu erhalten: https://docs.mobatime.cloud/ECO-M-DC BD-801411.5 | 2025-05-23...
- Seite 3 Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Die neueste Version dieses Dokuments steht unter https://docs.mobatime.cloud/ECO-M-DC/ zum Download bereit. Die Produkt-Firmware wird laufend optimiert und mit neuen Optionen ergänzt. Die aktuelle Firmware steht unter https:// docs.mobatime.cloud/ECO-M-DC/firmware/ zum Download bereit.
- Seite 4 Inhaltsübersicht Sicherheit ........
- Seite 5 6.9. Offset der angezeigten Zeit ........
- Seite 6 ....14.4. Je nach Server MOBATIME ....
- Seite 7 17.3. Firmware-Update über Webserver ........
- Seite 8 Sicherheit ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 1 Sicherheit Lesen Sie die Sicherheitshinweise sorgfältig durch und befolgen Sie alle Anweisungen. Dies gewährleistet einen sicheren und zuverlässigen Betrieb des Geräts. 1.1. Anweisungen und Symbole Die in diesem Dokument verwendeten Symbole und ihre Bedeutung sind im Folgenden aufgeführt: Ein Hinweis oder eine wichtige Information.
- Seite 9 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Sicherheit Öffnen Sie niemals das Gehäuse dieses Produkts, da dies eine tödliche Gefahr durch einen elektrischen Schlag darstellt oder sogar einen Brand verursachen kann. Halten Sie Verpackungen wie Plastikfolien von Kindern fern. Bei unsachgemäßem Gebrauch besteht Erstickungsgefahr.
- Seite 10 Sicherheit ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 1.4. Operation Verwenden Sie das Produkt nur in der angegebenen Umgebung. Die Verwendung außerhalb der Spezifikationen kann das Produkt beschädigen und/oder den Betrieb stoppen. Das Produkt darf nicht extremen Temperaturen, direktem Sonnenlicht oder starken Vibrationen ausgesetzt werden. Schützen Sie das Produkt vor Feuchtigkeit, Staub und Schmutz.
- Seite 11 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Sicherheit 1.7. Garantie Das Gerät ist für eine normale Betriebsumgebung gemäss der entsprechenden Norm vorgesehen. Die folgenden Umstände sind von der Garantie ausgeschlossen: • Unsachgemäße Handhabung oder Eingriffe. • Chemische Einflüsse. • Mechanische Mängel.
- Seite 12 Montage ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 2 Montage 2.1. Einseitiger Einbau 2.1.1. Wandmontage Schritt 1 - Montagebohrungen vorbereiten Bohren Sie zwei Verankerungslöcher in eine Wand, deren Durchmesser ausreicht, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen. Siehe Montageplan für die entsprechenden Lochabstände.
- Seite 13 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Montage Schritt 3 – Plexiglas entfernen Entfernen Sie die vier Schrauben an der Unterseite der Uhr. Entfernen Sie die untere Abdeckung und das Plexiglas. Schritt 4 - Vorbereiten und Anschließen von Kabeln Kürzen Sie alle eingehenden Kabel entsprechend.
- Seite 14 Montage ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Schritt 5 – Montieren Sie das Plexiglas zurück Bringen Sie das Plexiglas und die untere Abdeckung wieder an. Die Installation ist abgeschlossen. BD-801411.5 | 2025...
- Seite 15 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Montage 2.1.2. Aufhängung an der Decke Schritt 1 - Befestigen Sie das Deckenaufhängungsrohr an der Decke Bohren Sie vier Verankerungslöcher in die Decke, deren Durchmesser ausreicht, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen. Die eingehenden Kabel durch das Aufhängerohr führen.
- Seite 16 Montage ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Schritt 3 – Plexiglas entfernen Entfernen Sie die vier Schrauben an der Unterseite der Uhr. Entfernen Sie die untere Abdeckung und das Plexiglas. Schritt 4 - Vorbereiten und Anschließen von Kabeln Kürzen Sie alle eingehenden Kabel entsprechend.
- Seite 17 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Montage Schritt 5 – Montieren Sie das Plexiglas zurück Bringen Sie das Plexiglas und die untere Abdeckung wieder an. Die Installation ist abgeschlossen. 2.2. Doppelseitige Montage 2.2.1. Aufhängung an der Decke Doppelseitige Uhr besteht aus zwei Teilen - MASTER Anzeige (dieser Teil umfasst eine Klemme zum Anschluss der Versorgungsspannung und der Synchronisationsquelle) und SLAVE Anzeige (dieser Teil umfasst eine Klemme zum Anschluss des Verbindungskabels).
- Seite 18 Montage ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Schritt 1 - Befestigen Sie das Deckenaufhängungsrohr an der Decke Bohren Sie vier Verankerungslöcher in die Decke, deren Durchmesser ausreicht, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen. Die eingehenden Kabel durch das Aufhängerohr führen.
- Seite 19 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Montage Schritt 4 - Vorbereiten und Anschließen von Kabeln Kürzen Sie alle eingehenden Kabel entsprechend. • Fädeln Sie das/die Kabel durch die Tülle und hängen Sie die beiden Teile (MASTER und SLAVE) in die Verankerungsplatte ein.
- Seite 20 Montage ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Schritt 5 – Montieren Sie das Plexiglas zurück Bringen Sie das Plexiglas und die untere Abdeckung wieder an. Die Installation ist abgeschlossen. BD-801411.5 | 2025...
- Seite 21 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Montage 2.3. Kabelanschluss 2.3.1. Steuertafel Beschreibung LINES / DC OUT-Anschluss (nur bei LGC-Variante) Drucktasten PB1, PB2 TEMP / CTRL-Anschluss DIP-Schalter (nur bei LGC-Variante) RS 485-Anschluss (nur mit RS 485-Option) RESET-Taste USB-Anschluss (nur bei LGC-Variante und GPS-Option) LAN-Anschluss (nur bei PoE- und NTP-Variante) 100–240 VAC (außer PoE-Variante)
- Seite 22 Montage ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung TEMP-Drahtanschluss Ein oder zwei Temperatursensoren CTRL-Drahtanschluss Stoppuhrsteuerung wird an den TEMP-Anschluss angeschlossen RS-485-Drahtanschluss POWER-Drahtanschluss BD-801411.5 | 2025...
- Seite 23 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Montage VDC oder RP Option Drahtanschluss VDISP Option Drahtanschluss BD-801411.5 | 2025...
- Seite 24 ( Art der Synchronisation ) auf und stellen Sie den gewünschten Typ ein. Der automatische SYNC Erkennungsmodus ( ) ist für DCF-Signale, seriellen MOBATIME-Code und IRIG-B geeignet. o2: A Der permanent leuchtende Doppelpunkt während der Zeitanzeige signalisiert, dass die Uhr durch die Synchronisationsquelle synchronisiert ist.
- Seite 25 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Betrieb der Uhr Schließen Sie den DCF 77-Empfänger mit einem zweiadrigen Kabel an der Klemmenleiste auf der Montageplatte (LINE IN- Klemmen) an. Bei Problemen mit dem Empfang des DCF-Signals bei Verwendung des Empfängers AD 650 / DCF 4500 muss eines der Signale/Eingänge (LINES+ oder LINES-) geerdet (mit PE verbunden) werden.
- Seite 26 Betrieb der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 3.1.2. GPS-Empfänger Stellen Sie folgende Punkte ein: • -Menüpunkt auf den Wert setzen (siehe Kapitel Zeitzone der Synchronisationsquelle ) SYNC • -Menüpunkt auf den Wert setzen (siehe Kapitel Art der Synchronisation ) SYNC •...
- Seite 27 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Betrieb der Uhr Für die richtige Platzierung des Empfängers beachten Sie bitte die Installationsanleitung des GPS Empfängers. Wenn der GPS-Empfänger (GNSS 4500) an einer guten Position montiert ist, erfolgt die Synchronisation in ca. 10 bis 20 Minuten.
- Seite 28 Betrieb der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 3.1.5. MOBATIME serieller Code, MOBALine oder IRIG-B Stellen Sie den DIP-Schalter auf die Position LINES (Standardeinstellung). Um die Position der DIP-Schalter zu konfigurieren, müssen Sie das vordere Plexiglas abnehmen. Siehe Kapitel Montage und Kabelanschluss .
- Seite 29 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Betrieb der Uhr Siehe auch Kapitel LINES Eingangsspannungsbereich für Steuersignale . 3.1.6. IF482-Steuerung über RS-485 Nur für die Option RS-485. Nach dem Anschluss der Digitaluhr an die Linie werden Zeit und Datum automatisch eingestellt, nachdem eine gültige Zeitinformation empfangen wurde.
- Seite 30 Betrieb der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Standard-Netzwerkparameter Parameter Wert(e) IP-Modus IPv4 / IPv6 IPv4-Adresse 0.0.0.0 IPv4-Subnetzmaske 0.0.0.0 IPv4-Standard-Gateway 0.0.0.0 NTP-Server-Adresse 1 0.0.0.0 / 0:0:0:0:0:0:0:0 NTP-Server-Adresse 2 0.0.0.0 / 0:0:0:0:0:0:0:0 NTP-Server-Adresse 3 0.0.0.0 / 0:0:0:0:0:0:0:0 NTP-Server-Adresse 4 0.0.0.0 / 0:0:0:0:0:0:0:0...
- Seite 31 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Betrieb der Uhr Zeit vom NTP-Server an (Intervall einstellbar im -Menüpunkt (siehe NTP-Abfrageintervall Kapitel)). Ist der Server nicht verfügbar, versucht die Uhr zyklisch andere definierte Server zu kontaktieren, bis sie eine gültige Antwort vom NTP-Server erhält.
- Seite 32 Betrieb der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 3.2.3. Von DHCPv4 zugewiesene Netzwerkparameter Der IP-Taktmodus muss auf den IPv4-Modus eingestellt sein (kann im -Menüpunkt entweder auf oder eingestellt werden (siehe Kapitel IP-Modus ). -Menüpunkt muss auf den Wert gesetzt werden (siehe Kapitel DHCPv4-Mode ). Die Netzwerkparameter werden automatisch von einem DHCPv4-Server bezogen.
- Seite 33 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Betrieb der Uhr 3.2.6. Einstellen von Netzwerkparametern über Autokonfiguration (SLAAC) Der IP-Uhr-Modus muss auf den IPv6-Modus eingestellt sein (der -Menüpunkt ist auf den Wert oder eingestellt (siehe Kapitel IP-Modus )). -Menüpunkt muss auf den Wert gesetzt werden (siehe Kapitel Automatische Adressenkonfiguration (SLAAC) ).
- Seite 34 Betrieb der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Darüber hinaus unterstützt die Uhr die durch den Knoten „system“ in der MIB-2-Definition (RFC-1213) definierten Parameter. Alarmbenachrichtigungen sind asynchrone Nachrichten und sollen den SNMP-Manager über das Auftreten oder Verschwinden eines Alarms informieren. Alive-Benachrichtigungen werden in regelmäßigen Abständen gesendet, um über die Verfügbarkeit und den Status der Uhr zu informieren.
- Seite 35 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Betrieb der Uhr Parameter Wert Authentifizierungs-Passwort romobatime Datenschutz-Protokoll Datenschutz Passwort romobatime Zugangskontrolle nur lesen 3.2.8.3. Web-Interface BD-801411.5 | 2025...
- Seite 36 Sie können auch mDNS in Ihrem lokalen Netzwerk verwenden. Sie können den Hostnamen der Digitaluhr verwenden und ihn mit der Erweiterung .local anstelle der IP-Adresse verwenden. Der Hostname setzt sich aus dem Wort MOBATIME und den letzten 3 Oktetten der MAC-Adresse zusammen.
- Seite 37 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Betrieb der Uhr 3.2.10.2. Stationsbetrieb (MOBA-WIFI) MOBA-WIFI • Verbinden mit WiFi mit SSID hgfedcba • Verwendet WPA2-PSK-Verschlüsselung mit dem Standardpasswort • Andere Netzwerkparameter werden entsprechend den aktuellen Einstellungen gesetzt. 3.2.10.3. AP-Modus MOBAxxxxxxxx xxxxxxxxxxxx •...
- Seite 38 Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 4 Einstellungen In diesen Kapiteln finden Sie Anleitungen und Informationen zur Konfiguration und Anpassung verschiedener Funktionen und Einstellungen der Digitaluhr. Sie helfen dem Benutzer, die Uhr nach seinen Wünschen und Bedürfnissen zu konfigurieren.
- Seite 39 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen Taste Funktion • Wechsel von der Stoppuhranzeige zur Zeitanzeige CLOCK • Wechsel von der Stoppuhranzeige zur Datums-/Kalenderwochenanzeige DATE TEMP • Wechsel von der Stoppuhranzeige zur Temperaturanzeige – • Verkleinern des Einstellwertes • Erhöhen des Einstellwertes Nur mit Stoppuhr-Tastenzubehör verfügbar.
- Seite 40 Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 4.2.1.1. Beispiel für die Einstellung des Untermenüs dISP 4.2.1.2. Beispiel für die Einstellung des Untermenüs NEt BD-801411.5 | 2025...
- Seite 41 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen 4.2.2. Navigation mit der Fernbedienung BD-801411.5 | 2025...
- Seite 42 Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 4.2.2.1. Beispiel für die Einstellung des Untermenüs dISP 4.2.2.2. Beispiel für die Einstellung des Untermenüs NEt 4.3. Web-Interface Das Web-Interface für dieses Digitaluhren-Konfigurationstool ist so konzipiert, dass die Benutzer ihre Digitaluhren direkt im Browser ganz nach ihren Wünschen konfigurieren und anpassen können.
- Seite 43 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen Schritt 1 - Eingabe von Menü • Drücken Sie auf der Digitaluhr oder auf der Fernbedienung, um das Hauptmenü der Uhr aufzurufen. PB2L MENU • Drücken Sie auf der Digitaluhr oder auf der Fernbedienung, um zum Menü NEt zu gelangen.
- Seite 44 Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Zertifikate werden im Herstellerprozess ab der SW-Version bereitgestellt. Im Falle einer Aktualisierung der SW-Version in der v7.12 Invalid SSL certificate Digitaluhr von früheren Versionen, wird ein aktiver Alarm angezeigt. Es ist also notwendig, ein eigenes SSL-Zertifikat hochzuladen.
- Seite 45 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen In die Spalte Subject Alternative Names DNS (gelb markiert) geben Sie bitte den gewünschten Namen des Betreffs ein und klicken dann auf Add . Der gewünschte Name des Betreffs kann sein: MOBATIMEFD306F (wie oben angegeben) •...
- Seite 46 Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Benutzerzertifikat löschen Setzen Sie das Feld HTTPS server certificate manage auf Apply factory certificates (delete user certificates) und drücken Sie Apply . Configuration saved Es sollte angezeigt werden und die Benutzerzertifikate sollten gelöscht werden.
- Seite 47 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen 4.3.5. Registerkarte Time BD-801411.5 | 2025...
- Seite 48 Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 4.3.6. Registerkarte Time Zone 4.3.7. Registerkarte Mode BD-801411.5 | 2025...
- Seite 49 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen 4.3.8. Registerkarte Sensors 4.3.9. Registerkarte Supervision BD-801411.5 | 2025...
- Seite 50 Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 4.3.10. Registerkarte General 4.3.11. Registerkarte Command BD-801411.5 | 2025...
- Seite 51 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen 4.3.12. Registerkarte Authentication BD-801411.5 | 2025...
- Seite 52 Display Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 5 Display Einstellungen Zusammenfassung der Anzeigeeinstellungen Menüpunkt Beschreibung Wert(e) Helligkeit des Displays – • Zeitzone von Uhrzeit und Datum – •, – Zeitkonstanten für die automatische Datenumschaltung •, 12-Stunden-Format •, Zeit mit führender Null •...
- Seite 53 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Display Einstellungen Sie können aus dem verfügbaren Wertebereich wählen: Wert(e) Beschreibung – Niedriger Wert = geringere Helligkeit, höherer Wert = höhere Helligkeit (Standardwert) Automatische Helligkeit Wenn Sie die Helligkeit im manuellen Modus auf das Maximum einstellen, kann dies auf Dauer die Lebensdauer der Displays verkürzen.
- Seite 54 Display Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert(e) Beschreibung Anzeigefolge: Uhrzeit 6 s, Datum 3 s Anzeigefolge: Uhrzeit 8 s, Datum 3 s, Temperatur 3 s Vom Benutzer festgelegte Zeitkonstanten in Sekunden für die einzelnen angezeigten Daten, siehe Benutzerdefinierte Zeitkonstanten...
- Seite 55 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Display Einstellungen a.m. p.m. Sie können das 12-Stunden-Format entweder aktivieren oder deaktivieren: Wert Beschreibung (Standardwert) Deaktiviert Aktiviert 5.5. Zeit mit führender Null Menü : dISP Menüpunkt : Werte : (Standard) Zeit mit führender Null bezieht sich auf die Darstellung von Stunden, Minuten und Sekunden in einem Zeitformat mit einer Null vor einstelligen Werten.
- Seite 56 Display Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Datum ohne führende Null Datum mit führender Null Sie können das Datum mit führender Null entweder aktivieren oder deaktivieren: Wert Beschreibung (Standardwert) Datum mit führender Null ist deaktiviert Datum mit führender Null ist aktiviert 5.7.
- Seite 57 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Display Einstellungen Wert(e) Beschreibung – (Minuten) Zeit in Minuten seit der letzten Betätigung einer Taste, für die automatische Sperre der IR-Fernbedienung Automatische Sperre ist AUS Weitere Informationen finden Sie unter Automatische Sperre . 5.9. Fernbedienungssperre ...
- Seite 58 Einstellungen für die Synchronisierung ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 6 Einstellungen für die Synchronisierung Zusammenfassung der Synchronisationseinstellungen Menüpunkt Beschreibung Wert(e) Zeitzone der Synchronisationsquelle – Art der Synchronisation – MOBALine Zeitzonen – MOBATIME Zeitzonen-Server – Protokoll für die RS-485-Kommunikation •, Uhrenadresse für serielle Protokolle...
- Seite 59 Für eine ordnungsgemässe Synchronisation müssen Sie die Art der Quelle angeben, die in Ihrem Zeitsystem verwendet wird. Sie können zwischen verschiedenen Arten der Synchronisation wählen: Wert Beschreibung Automatische Erkennung (MOBALine, MOBATIME serieller Code, DCF, IRIG-B oder NTP) Autonomer Betrieb ohne Synchronisation Synchronisation mit DCF MOBATIME Seriecode...
- Seite 60 Einstellungen für die Synchronisierung ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 6.3.1. MOBALine Zeitzonen Diese Einstellung ist nur für Digitaluhren mit LGC-Variante verfügbar. Menü : SYNC Menüpunkt : Werte : – Sie können aus dem Wertebereich wählen: Wert(e) Beschreibung – Vorkonfigurierte Zeitzonen 6.3.2.
- Seite 61 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen für die Synchronisierung 6.5. Uhrenadresse für serielle Protokolle Diese Einstellung ist nur für Digitaluhren mit RS-485-Option verfügbar. Menü : SYNC Menüpunkt : Werte : – Die Uhrenadresse spielt eine entscheidende Rolle bei der Synchronisierung der Datenübertragung zwischen Geräten.
- Seite 62 Einstellungen für die Synchronisierung ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 6.7.1. Anzahl der Datenbits Menü : SYNC Menüpunkt : Werte : Datenbits enthalten die eigentlichen Informationen oder Nutzdaten, die gesendet werden. Die Anzahl der Datenbits bestimmt die Größe des Datenfeldes.
- Seite 63 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen für die Synchronisierung 6.8. Timeout für Zustandsanzeige ohne Synchronisation Menü : SYNC Menüpunkt : Werte : * (zugängliches Untermenü) Sie dient als entscheidender Mechanismus zur Anzeige des Zustands ohne Synchronisierung. Dieser Ansatz beruht auf der Festlegung eines vordefinierten Zeitintervalls (Timeout-Periode), in dem ein erwartetes Ereignis eintreten sollte.
- Seite 64 Netzwerk-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 7 Netzwerk-Einstellungen Die Netzwerkeinstellungen sind nur für die Digitaluhr-Varianten NTP, PoE, PoE+, WiFi oder WiFi5 verfügbar. Zusammenfassung der Netzwerkeinstellungen Menüpunkt Beschreibung Wert(e) IP-Modus •, Kommunikationsmodus •, DHCPv4-Mode •, IP-Adresse Subnetz-Maske Standard-Gateway Multicast-Adresse Unicast-NTP-Adresse...
- Seite 65 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Netzwerk-Einstellungen 7.1. IP-Modus Menü : Menüpunkt : Werte : Der IP-Mode bezieht sich auf bestimmte Konfigurationen und Einstellungen. Er legt fest, wie Geräte innerhalb eines Netzes interagieren, wie sie adressiert werden und wie die Daten weitergeleitet werden.
- Seite 66 Netzwerk-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 7.3. DHCPv4-Mode Menü : Menüpunkt : Werte : DHCPv4 ( D ynamic H ost C onfiguration P rotocol for IP v4 ) ist ein Netzwerkprotokoll, das zur Automatisierung und Vereinfachung des Prozesses der Zuweisung und Verwaltung von IP-Adressen und zugehörigen Netzwerkkonfigurationsinformationen in IPv4-basierten Netzwerken dient.
- Seite 67 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Netzwerk-Einstellungen Untermenü zur Anzeige und Bearbeitung der IPv4-Adresse Wert Beschreibung Bereich 1. Byte der IPv4-Adresse 0–255, Einstellung ziffernweise 2. Byte der IPv4-Adresse 0–255, Einstellung ziffernweise 3. Byte der IPv4-Adresse 0–255, Einstellung ziffernweise 4. Byte der IPv4-Adresse 0–255, Einstellung ziffernweise...
- Seite 68 Netzwerk-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert Beschreibung Bereich 3. Byte der IPv4-Adresse 0–255, Einstellung ziffernweise 4. Byte der IPv4-Adresse 0–255, Einstellung ziffernweise 7.8. Unicast-NTP-Adresse Menü : Menüpunkt : Werte : * (zugängliches Untermenü) Die Unicast-NTP-Adresse bezieht sich auf die spezifische IP-Adresse eines NTP-Servers oder einer Zeitquelle, an die ein Gerät Anfragen zur Zeitsynchronisation sendet.
- Seite 69 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Netzwerk-Einstellungen 7.10. Automatische Adressenkonfiguration (SLAAC) Menü : Menüpunkt : Werte : Adress-Autokonfiguration (SLAAC) ist eine IPv6-Adresskonfigurationsmethode, die es Geräten ermöglicht, ihre IPv6-Adressen auf der Grundlage von Informationen aus Router-Advertisement-Nachrichten automatisch zuzuweisen und zu konfigurieren. Es vereinfacht den Prozess der IP-Adressenzuweisung in IPv6-Netzwerken und ist ein grundlegender Bestandteil der IPv6-Adressierungsarchitektur.
- Seite 70 Netzwerk-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert Beschreibung (Standardwert) Benutzerdefiniertes drahtloses Netzwerk (definiert über MOBA-NMS oder Web Interface) Standard Drahtlos-Netzwerk: MOBA-WIFI AP-Mode 7.13. Multicast-Mode für die Konfiguration der Digitaluhr Menü : Menüpunkt : Werte : Der Multicast-Mode für die Konfiguration von Digitaluhren bezieht sich auf eine Methode zur Verteilung von Zeitkonfigurationsinformationen und -aktualisierungen für mehrere Digitaluhren über ein Netzwerk unter Verwendung von Multicast-...
- Seite 71 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Netzwerk-Einstellungen 7.15. Web-Server Menü : Menüpunkt : Werte : Dank des Webservers können Sie die Digitaluhr einfach konfigurieren, anzeigen und überwachen. Sie können den Webserver entweder aktivieren oder deaktivieren: Wert Beschreibung Webserver deaktivieren (Standardwert) Webserver aktivieren 7.16.
- Seite 72 Netzwerk-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Untermenü für die Anzeige der IPv6-Adresse (nur lesen) Blockname der IPv6-Adresse Wert Beschreibung Bereich Hexadezimaler Wert des 1. Blocks der IPv6- Kann nicht verändert -b1- ---- Adresse werden Hexadezimaler Wert des 2. Blocks der IPv6- Kann nicht verändert...
- Seite 73 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Netzwerk-Einstellungen Blockname der IPv6-Adresse Wert Beschreibung Bereich Hexadezimaler Wert des 6. Blocks der IPv6- Kann nicht verändert -b6- ---- Adresse werden Hexadezimaler Wert des 7. Blocks der IPv6- Kann nicht verändert -b7- ---- Adresse werden Hexadezimaler Wert des 8.
- Seite 74 Netzwerk-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Untermenü für die Anzeige der IPv6-Adresse (nur lesen) Blockname der IPv6-Adresse Wert Beschreibung Bereich Hexadezimaler Wert des 1. Blocks der IPv6- Kann nicht verändert -b1- ---- Adresse werden Hexadezimaler Wert des 2. Blocks der IPv6- Kann nicht verändert...
- Seite 75 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Netzwerk-Einstellungen Blockname der IPv6-Adresse Wert Beschreibung Bereich Hexadezimaler Wert des 7. Blocks der IPv6- Kann nicht verändert -b7- ---- Adresse werden Hexadezimaler Wert des 8. Blocks der IPv6- Kann nicht verändert -b8- ---- Adresse werden 7.22.
- Seite 76 Netzwerk-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Nur die zwei letzten Bytes können unter besonderen Bedingungen definiert werden; die Bedingungen sind noch nicht festgelegt. Untermenü für die Anzeige der MAC-Adresse Menüpunkt Beschreibung Werte 1. Byte der MAC-Adresse 0x00 L1:00 2. Byte der MAC-Adresse...
- Seite 77 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Sensor-Einstellungen 8 Sensor-Einstellungen Je nach Sensortyp. Zusammenfassung der Sensoreinstellungen Menüpunkt Beschreibung Wert(e) Sensor-Typ •, Korrektur der angezeigten Temperatur Anzeige der Temperatureinheiten • Temperatur-Einheiten •, °C °F Angezeigte Luftfeuchtigkeitskorrektur Anzeige der Feuchteeinheiten • Feuchte Einheiten •,...
- Seite 78 Sensor-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert Sensor-Typ TPHB-Vorgabewert Voreingestellter TPH-Wert Voreingestellter TP-Wert Kein Sensor (Standardwert) TP3/30 TPH 1m TP LAN TP LAN PoE TPHP LAN TPHP LAN PoE TPH PoE TPHB LAN TP geteilt (Shared) TPH geteilt (Shared)
- Seite 79 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Sensor-Einstellungen 8.3.1. Korrektur der angezeigten Temperatur Menü : Menüpunkt : Werte : * (zugängliches Untermenü) Diese Einstellung gewährleistet die Genauigkeit und Zuverlässigkeit der angezeigten Temperatur. Temperatursensoren können systembedingte Ungenauigkeiten aufweisen oder mit der Zeit abweichen.
- Seite 80 Sensor-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert(e) Beschreibung Grad Fahrenheit °F 8.3.4. Temperatur Voreingestellter Wert Menü : Menüpunkt : Werte : * (zugängliche Untermenüs) Der Sensor-Vorgabewert sorgt dafür, dass der von Ihnen definierte Wert angezeigt wird, unabhängig vom Messwert des Sensors oder auch wenn der Sensor gar nicht angeschlossen ist.
- Seite 81 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Sensor-Einstellungen 8.4.2. Anzeige der Feuchteeinheiten Menü : Menüpunkt : Werte : Sie können die Anzeige der Einheit für die Feuchtigkeit entweder aktivieren oder deaktivieren: Wert(e) Beschreibung Deaktiviert (keine Einheit angezeigt) (Standardwert) Aktiviert (Einheit angezeigt) 8.4.3.
- Seite 82 Sensor-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 8.5. Drucksensor 8.5.1. Angezeigte Druckkorrektur Menü : Menüpunkt : Werte : * (zugängliches Untermenü) Diese Einstellung gewährleistet die Genauigkeit und Zuverlässigkeit des angezeigten Drucks. Drucksensoren können systembedingte Ungenauigkeiten oder eine Abweichung nach einer gewisse Zeit aufweisen.
- Seite 83 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Sensor-Einstellungen Wert(e) Beschreibung Hektopascal 8.5.4. Druck Voreingestellter Wert Menü : Menüpunkt : Werte : * (zugängliche Untermenüs) Der Sensor-Vorgabewert sorgt dafür, dass der von Ihnen definierte Wert angezeigt wird, unabhängig vom Messwert des Sensors oder auch wenn der Sensor gar nicht angeschlossen ist.
- Seite 84 Sensor-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 8.6.2. IP-Adresse Menü : Menüpunkt : Werte : * (zugängliches Untermenü) Eine IP-Adresse ( I nternet P rotokolladresse) ist eine eindeutige numerische Kennzeichnung, die jedem Gerät zugewiesen wird, welches an ein Netzwerk angeschlossen ist, und welches das Internetprotokoll für die Kommunikation verwendet.
- Seite 85 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Stoppuhr-Einstellungen 9 Stoppuhr-Einstellungen Zusammenfassung der Stoppuhr-Einstellungen Menüpunkt Beschreibung Wert(e) Stoppuhr Startzeit PreS Zählrichtung •, Steuermode •, Zähleinheit •, Kontakt Schließen •, – Anschluss des externen Keyboards •, Timeout zum Umschalten auf Standardanzeige für BRB •,...
- Seite 86 Stoppuhr-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 9.2. Zählrichtung Menü : StoP Menüpunkt : Werte : Die Zählrichtung der Stoppuhr bezieht sich darauf, ob sie aufwärts oder abwärts zählt (mit Stopp bei Null oder mit automatischem Neustart ab einem bestimmten Zeitwert oder mit Weiterzählen bei negativen Werten).
- Seite 87 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Stoppuhr-Einstellungen Taste der Fernbedienung Drucktaste Funktion Setzen des Zählers auf Null in der Betriebsart STOP für die RESET PB1L Aufwärtszählung, bzw. Rückkehr zu einem Vorwahlwert in allen anderen Zählrichtungen 9.3.2. Steuermode 2 Taste der Fernbedienung...
- Seite 88 Stoppuhr-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 9.3.3. Steuermode 3 Taste der Fernbedienung Drucktaste Funktion Aufwärtszählen von Null oder vom voreingestellten Wert im Abwärtszähl-Modus. Nächster Tastendruck lässt die Anzeige einfrieren und die Zählung beginnt von Null hochzuzählen oder vom voreingestellten Wert im Abwärtszähl-Modus.
- Seite 89 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Stoppuhr-Einstellungen 9.3.4. Steuermode 4 Taste der Fernbedienung Drucktaste Funktion Auslösen des Zählers Anhalten des Zählers HALT Zurücksetzen des Zählers oder Rückkehr zum voreingestellten RESET PB1L Wert mit Zählerstopp BD-801411.5 | 2025...
- Seite 90 Stoppuhr-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 9.3.5. Steuermode 5 Taste der Fernbedienung Drucktaste Funktion Alternativ dazu: BRB10 Start Stopp Zurücksetzen BD-801411.5 | 2025...
- Seite 91 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Stoppuhr-Einstellungen 9.3.6. Steuermode 6 Taste der Fernbedienung Drucktaste Funktion Alternativ dazu: BRB10 Anzeige der Stoppuhr + Start Stopp Standardanzeige + Reset Die Standardanzeige kann unter dem -Menüpunkt (Kapitel Zeitkonstanten für die automatische dISP Datenumschaltung ) eingestellt werden:...
- Seite 92 Stoppuhr-Einstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert Beschreibung (Standardwert) Zählung in Schritten von 1/100 Sekunden (bei 4-stelliger Anzeige geht die Zählung bis 59.99 Sekunden weiter und wird dann mit der Anzeige von Minuten : Sekunden fortgesetzt), bis maximal 59 Minuten und 59.99 Sekunden Zählung in 1-Sekunden-Schritten...
- Seite 93 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Stoppuhr-Einstellungen Wert Beschreibung (Standardwert) Funktion deaktiviert Verbunden Wenn ein externes Bedientastenpanel angeschlossen ist, können die Temperatursensoren TP3/30m und TPHP nicht angeschlossen werden . 9.7. Timeout zum Umschalten auf Standardanzeige für BRB Menü : StoP Menüpunkt :...
- Seite 94 Zeit- und Datumseinstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 10 Zeit- und Datumseinstellungen Verwenden Sie diese Einstellungen nur für den autonomen Modus oder wenn Sie eine Impulslinie verwenden. Zusammenfassung der Zeit- und Datumseinstellungen Menüpunkt Beschreibung Wert(e) HH:MM Zeiteinstellung DD.MM. Datumseinstellung...
- Seite 95 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Zeit- und Datumseinstellungen Wenn das eingestellte Datum beim Speichern des eingestellten Jahres ausserhalb des gültigen Bereichs liegt, wird es automatisch korrigiert. Das Menü wird nicht gespeichert, sondern kehrt zum Anfang der Einstellung des Tages zurück und es ist notwendig, das gesamte Einstellungsmenü...
- Seite 96 Energiesparmodi ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 11 Energiesparmodi Hinzugefügt in Version r7.14. Die Digitaluhr unterstützt die Modi Power OFF und Power SAVE. Dabei handelt es sich um Modi, in denen die Anzeige der Uhr ausgeschaltet wird, um einen geringeren Stromverbrauch zu gewährleisten.
- Seite 97 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Energiesparmodi 11.2. Energie sparen Menü : Powr Menüpunkt : Werte : Ein automatischer Modus, bei dem die Uhranzeige in einem bestimmten Zeitintervall ausgeschaltet wird. Wenn eine der Tasten oder die IR-Fernbedienung gedrückt wird, schaltet sich das Display kurz ein. Während dieser Zeit kann die Uhr normal bedient werden.
- Seite 98 Energiesparmodi ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Alternativ kann die Aktivierung auch über die Weboberfläche – Registerkarte Mode erfolgen. Die folgenden Untermenüs für Start- und Endzeit sind nur zugänglich, wenn der Energiesparmodus aktiviert ist. 11.2.1. Startzeit des SAVE-Modus Menü : Powr Menüpunkt :...
- Seite 99 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Energiesparmodi 11.2.2. Endzeit des SAVE-Modus Menü : Powr Menüpunkt : Werte : * (zugängliches Untermenü) In diesem Untermenü kann die Endzeit des Energiesparmodus eingestellt werden: Wert(e) Beschreibung Bereich Einstellung der Stunde Bereich 0–23 Einstellung der Minuten Bereich 0–59...
- Seite 100 Modus zum Teilen von Informationen (sharing) ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 12 Modus zum Teilen von Informationen (sharing) Hinzugefügt in Version r8.0. Nur verfügbar für eine Ethernet synchronisierte Digitaluhr und/oder mit RS-485-Option. Der Mode zum Teilen von Informationen (Sharing), ermöglicht die gemeinsame Nutzung bestimmter Parameter, Werte und Funktionen durch mehrere Geräte.
- Seite 101 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Modus zum Teilen von Informationen (sharing) 12.1. Einstellung der Schnittstelle Menü : ShrE Menüpunkt : Werte : Diese Einstellung ist nur verfügbar, wenn die Digitaluhr eine Ethernet-Variante ist und auch die RS-485-Option enthält. Einstellung der Schnittstelle, über welche die Freigabe erfolgen soll.
- Seite 102 Modus zum Teilen von Informationen (sharing) ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert Beschreibung Deaktiviert Master Slave 12.4. Stoppuhranzeige teilen (share) Menü : ShrE Menüpunkt : Werte : Die Stoppuhr teilen (share) mitsamt ihrem Mode und ihren Einstellungen (Zählrichtung, Startwert usw.).
- Seite 103 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Modus zum Teilen von Informationen (sharing) Die gewünschte Display-Helligkeit kann im -Menüpunkt eingestellt werden (siehe Kapitel Helligkeit des Displays ). dISP Wert Beschreibung Deaktiviert Master Slave 12.7. Display Anzeige teilen (share) Menü : ShrE Menüpunkt :...
- Seite 104 Modus zum Teilen von Informationen (sharing) ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 12.9. Freigabe von Sensor 1 Menü : ShrE Menüpunkt : Werte : Gemeinsame Nutzung der von Sensor 1 gemessenen Werte. In den Nebenuhren kann dann ein virtueller gemeinsamer Sensor 1 als Sensortyp im -Menüpunkt...
- Seite 105 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Modus zum Teilen von Informationen (sharing) 12.12. Beispiele für Freigabemodus-Einstellungen Gemeinsame Nutzung von Stoppuhr und Relais über LAN mit automatischem Übergang zur Stoppuhr Beschreibung der Verbindung • Mehrere über das NTP-Protokoll synchronisierte Uhren (NTP / PoE / WiFi-Variante), die an ein gemeinsames Netzwerk angeschlossen sind.
- Seite 106 Modus zum Teilen von Informationen (sharing) ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen der Master-Uhr „Sharing“-Einstellungen (Teilen von Informationen) Einstellung Menü Menüpunkt Wert Modus für das Teilen der Anzeige als Master ShrE (Sharing) Stoppuhr als Master teilen (share) ShrE Relais als Master teilen (share)
- Seite 107 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Modus zum Teilen von Informationen (sharing) Einstellung Menü Menüpunkt Wert BRB10 Einstellmode StoP Slave-Uhr-Einstellungen „Sharing“-Einstellungen (Teilen von Informationen) Einstellung Menü Menüpunkt Wert Modus für das Teilen der Anzeige als Slave ShrE (Sharing) Stoppuhr als Slave teilen (share)
- Seite 108 Modus zum Teilen von Informationen (sharing) ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Einstellungen der Master-Uhr „Sharing“-Einstellungen (Teilen von Informationen) Einstellung Menü Menüpunkt Wert Modus für das Teilen der Anzeige als Master ShrE (Sharing) Zeit als Master teilen (share) ShrE Sensor 1 als Master teilen (share)
- Seite 109 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Systemeinstellungen 13 Systemeinstellungen Zusammenfassung der Systemeinstellungen Menüpunkt Beschreibung Wert(e) Diagnosehilfsmittel •*, Werkseinstellung •, Firmware-Update über USB Prozesseinstellungen •, Uhrenadresse für IR-Fernbedienung – Neu seit Version r7.15 Automatische Sperre der IR-Fernbedienung – Neu seit Version r7.15...
- Seite 110 Systemeinstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert(e) Beschreibung * (Standardwert) Test der Anzeige Anzeige der aktiven Alarme Anzeige der internen Temperatur Anzeige der Testergebnisse Anzeige der Kalibrierungsabweichung Diagnose-Menü für DCF-Passiv Signale Anzeige der Diagnose der Leitungsqualität GPS-Diagnosemenü Alle Werte haben ein Untermenü.
- Seite 111 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Systemeinstellungen Wert(e) Beschreibung Um zwischen aktiven Bits zu wechseln, verwenden Sie oder >> Alarm-Bits mit * werden durch eine Status-LED angezeigt. 13.1.3. Untermenü Innentemperatur Wert(e) Beschreibung steht für die Innentemperatur in °C dd°C Beispiel: 25°C...
- Seite 112 Systemeinstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Nach einer vollen Minute (oder wenn zwischen den eingehenden Bits eine Pause von ca. 2 Sekunden liegt), d.h. es wird angenommen, dass das gesamte Telegramm empfangen wurde, wird das Ergebnis der Telegrammverarbeitung angezeigt:...
- Seite 113 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Systemeinstellungen Wert(e) Beschreibung Wert „xxx“ im Bereich 0-999 Zählerwert ist grösser als 999 t999. Bei erfolgreicher Signalverarbeitung erreicht der Countdown niemals Null Untermenü - Status der Synchronisationssignalverarbeitung der Wert entspricht den möglichen Zuständen: unbekannt...
- Seite 114 Systemeinstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 13.2. Werkseinstellung Menü : SYSt Menüpunkt : Werte : Sie können aus dem Wertebereich wählen: Wert(e) Beschreibung (Standardwert) Keine Funktion Zurücksetzen auf die Werkseinstellungen, anschließend Eingabe von Untermenü für Werkseinstellung 13.2.1. Untermenü für Werkseinstellung...
- Seite 115 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Systemeinstellungen Untermenü für Firmware-Update Wert(e) Beschreibung Die Aufschrift blinkt, wobei den Zustand der USB-Signalisierung darstellt {real-display}FU:1– der Prozess Datei kopieren {real-display}FE: 0 Initialisierung des USB-Laufwerks ist OK {real-display}FE:-1 USB-Laufwerk nicht geladen {real-display}FU:-2 Update-Datei nicht gefunden {real-display}FU:-3 ungültige Datei für das Gerät...
- Seite 116 Systemeinstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert(e) Beschreibung – (Minuten) Zeit in Minuten seit der letzten Betätigung einer Taste, für die automatische Sperre der IR-Fernbedienung Automatische Sperre ist AUS Weitere Informationen finden Sie unter Automatische Sperre . 13.6. Fernbedienungssperre...
- Seite 117 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Systemeinstellungen Die erfolgreiche Entriegelung wird durch die Anzeige auf dem Uhrendisplay angezeigt. 13.7. Helligkeitsreduktion der Anzeige Hinzugefügt in Version r8.0. Menü : SYSt Menüpunkt : Werte : Die Helligkeitsreduktion des Displays ist eine Funktion, die die Helligkeit des Displays an bestimmte Bedingungen oder Benutzerpräferenzen anpasst.
- Seite 118 Systemeinstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wert Beschreibung Helligkeitssensor-Korrektur -20% Helligkeitssensor-Korrektur -30% Helligkeitssensor-Korrektur -40% Helligkeitssensor-Korrektur -50% 13.9. Individuelle Einstellung der Ziffernhelligkeit Hinzugefügt in Version r8.02. Dieses Menüelement ist möglicherweise nicht für alle Benutzer verfügbar. Seine Verfügbarkeit kann je nach Gerätekonfiguration variieren.
- Seite 119 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Systemeinstellungen 13.10. Individuelle Einstellung der Punkthelligkeit Hinzugefügt in Version r8.02. Dieses Menüelement ist möglicherweise nicht für alle Benutzer verfügbar. Seine Verfügbarkeit kann je nach Gerätekonfiguration variieren. Dieser Menüpunkt könnte in zukünftigen Versionen für alle Benutzer verfügbar sein.
- Seite 120 Systemeinstellungen ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Blinkende Ziffer Punkt einstellen Zweiter Doppelpunkt Fünfte Ziffer (bei Displaykonfiguration 4 + 2 Ziffern wird kein Doppelpunkt angezeigt) Sechste Ziffer Punkt in der rechten unteren Ecke neben der sechsten Ziffer Nur bei einer Displaykonfiguration von 4 + 2 oder 6 Ziffern.
- Seite 121 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Berechnung der Lokalzeit 14 Berechnung der Lokalzeit 14.1. Je nach Synchronisationsquelle Diese Einstellung wird verwendet für Digitaluhren, welche von einem DCF-Empfänger synchronisiert oder von einer Hauptuhr als SLAVE- Uhr in einem Zeitverteilungssystem gesteuert werden. Die interne Zeitzonentabelle wird nicht verwendet.
- Seite 122 Anzeige von Uhrzeit und Datum entsprechend der gewählten vorkonfigurierten Zeitzone einschliesslich Sommerzeit 14.4. Je nach Server MOBATIME Diese Einstellung eignet sich für NTP-, PoE-, WiFi- und WiFi5-Digitaluhren, die von MOBATIME NTP-Servern gesteuert werden, welche die Zeitzonen-Server-Funktion unterstützen. Menüpunkt Wert(e) einstellen...
- Seite 123 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Zeitzonentabelle 15 Zeitzonentabelle Zeitzonen sind ein System zur Unterteilung der Erdoberfläche in Regionen, von denen jede ihre eigene, von der UTC (Coordinated Universal Time) oder GMT (Greenwich Mean Time) abweichende Zeit hat und für die unterschiedliche Regeln für den Wechsel der Jahreszeiten gelten können.
- Seite 124 Zeitzonentabelle ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung UTC- Standard → Sommerzeit → Stadt / Staat Offset Sommerzeit Standard Südaustralien: Adelaide +9,5 Nein Nördliches Territorium: Darwin +9,5 Nein Brisbane, Guam, Port Moresby, Wladiwostok Nein Sydney, Canberra, Melbourne, Tasmanien: Hobart 1. Sonntag im 1.
- Seite 125 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Zeitzonentabelle UTC- Standard → Sommerzeit → Stadt / Staat Offset Sommerzeit Standard Midway Is. (US) Nein Mexiko-Stadt, Mexiko 1. Sonntag im April letzter Sonntag im (02:00) Oktober (02:00) Adak (Aletuian Is.) 2. Sonntag im März 1.
- Seite 126 Werkseitige Rückstellung auf Standardwerte ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 16 Werkseitige Rückstellung auf Standardwerte 16.1. Zurücksetzen auf die Werkseinstellungen über das Menü Für den Fall, dass die Uhr aufgrund einer falschen Konfiguration nicht richtig funktioniert oder es nicht möglich ist, sich über Ethernet mit der Uhr zu verbinden, kann die Situation gelöst werden, indem die Werkseinstellungen aus dem Uhrenmenü...
- Seite 127 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Werkseitige Rückstellung auf Standardwerte Der Reset-Knopf befindet sich im Inneren der Uhr auf dem Steuermodul der Uhr auf der Platine. Nehmen Sie die Frontabdeckung mit Plexiglas ab (siehe Kapitel Montage ), um an die Platine der Uhr zu gelangen. Die Reset-Taste befindet sich auf der Vorderseite.
- Seite 128 Erst dann können Sie frei auf eine beliebige Version aktualisieren. Dieser Zwischenschritt ist entscheidend! 17.1. Firmware-Aktualisierung über MOBA-NMS Eine Anleitung zur Aktualisierung der Firmware über MOBA-NMS finden Sie unter www.mobatime.com/product/moba-nms/ . 17.2. Firmware-Aktualisierung über SNMP tftpd32 Installieren Sie den TFTP-Server (z.B.
- Seite 129 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Firmware-Update 17.3. Firmware-Update über Webserver tftpd32 Installieren Sie den TFTP-Server (z.B. Erlauben Sie den Zugriff im Windows-Sicherheitsfenster nach dem Öffnen der TFTP-Serverdatei. device.upd Legen Sie die Firmware-Datei mit dem Namen in den Ordner, von dem aus Ihr TFTP-Server Dateien bereitstellt.
- Seite 130 Firmware-Update ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Wenn die Datei auf dem USB-Laufwerk in Ordnung ist, hört die Meldung auf zu blinken und wird nur mit blinkenden Doppelpunkten angezeigt, wobei bereits den prozentualen Fortschritt der Dateiübertragung angibt. • Wenn die Datei für das Gerät ungültig ist, blinkt...
- Seite 131 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Spezifikationen der Uhr 18 Spezifikationen der Uhr In diesen Kapiteln finden Sie detaillierte technische Daten zu den Spezifikationen und Fähigkeiten der Uhr. Diese Abschnitte helfen dem Benutzer, die Funktionen, Abmessungen, den Strombedarf und andere wichtige Details der Uhr zu verstehen.
- Seite 132 Spezifikationen der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Quarzsockel und laufende Reserve Laufreserve 96 Stunden mit Superkondensator oder 8 Jahre mit Lithiumbatterie Genauigkeit ±0,1 s/Tag ohne Synchronisation (nach 24 Stunden Synchronisation bei konstanter Temperatur) Genauigkeit des Temperaturmanagements (für TP3/30m Sensoren) Bereich -25 bis +85 °C...
- Seite 133 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Spezifikationen der Uhr 18.2. Diagramm und Abmessungen 18.2.1. Wandmontage Abmessungen 18.2.2. Deckenaufhängung Abmessungen Ø35 BD-801411.5 | 2025...
- Seite 134 Spezifikationen der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung 18.2.3. Abmessungen der Wandhalterung 280–440 18.2.4. Abmessungen Tabelle Abmessungen sind in mm angegeben. Index 57.4 57.6 57x.6 75.4 75.6 75x.6 100.4 100.6 100x.6 18.3. VDC-Option Spannungstabelle Verwendete Abkürzungen: R – Rot; PG – Reines Grün; B – Blau; W – Weiß; A – Gelb; G – Grün 18.3.1.
- Seite 135 ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Spezifikationen der Uhr Grösse 75x.6 18–55 100.4 18–55 100.6 18–55 100x.6 18–55 Spannung ist in V. 18.3.2. SMD LED Anzeige Nur für Digitaluhr mit Option SL verfügbar. Grösse 57.4 18–55 − 57.6 18–55 −...
- Seite 136 Spezifikationen der Uhr ECO-M-DC Digitaluhr für Innenräume | Bedienungsanleitung Grösse 75x.6 100.4 100.6 100x.6 Spannung ist in V. 18.4.2. SMD LED Anzeige Nur für Digitaluhr mit Option SL verfügbar. Grösse 57.4 − 57.6 − 57x.6 − 75.4 − 75.6 −...
- Seite 137 Navigieren Sie zu SYNC-Menüpunkt o4 und deaktivieren Sie die MOBALine-Zeitzone (stellen Sie den Wert 0 ein). Navigieren Sie zum Menüpunkt SYNC o5 und deaktivieren Sie die Zeitzone des MOBATIME-Servers (setzen Sie den Wert 0 ). Navigieren Sie zum dISP-Menüpunkt d2 und setzen Sie ihn auf den Wert A (automatische Zeitzoneneinstellung). Uhrzeit und Datum werden entsprechend der Synchronisationsquelle, einschließlich der Sommerzeit, angezeigt.
- Seite 138 Navigieren Sie zu SYNC-Menüpunkt o4 und deaktivieren Sie die MOBALine-Zeitzone (stellen Sie den Wert 0 ein). Navigieren Sie zum Menüpunkt SYNC o5 und deaktivieren Sie die Zeitzone des MOBATIME-Servers (setzen Sie den Wert 0 ). Navigieren Sie zum dISP-Menüpunkt d2 und setzen Sie ihn auf den Wert 0–64 oder A (automatische Einstellung der Zeitzone).
