Bedienungsanleitung OptiPEAK TDL600
3.7.6.5 Menü „Modbus Settings"
Im Menü „Modbus Settings" können Sie die Modbus-Adresse und die Baudrate einstellen.
Weitere Informationen zum Modbus-/RS485-Anschluss finden Sie in Kapitel 2.8.4.
Eine komplette List der Modbus-Register ist im Anhang E aufgeführt.
Dieses Menü wird durch Drücken der ENTER-Taste im Menü „Advanced Settings"
aufgerufen. Mit den Tasten Auf () und Ab
Drücken Sie die ENTER-Taste, um darauf zuzugreifen. Mit den Tasten Auf () und Ab
(
) wählen Sie die gewünschte Option. Drücken Sie die ENTER-Taste zum Bestätigen.
Mit der ESC-Taste kehren Sie zum Menü „Advanced Settings" zurück.
Parameter
Device Address
Baud-Rate
Michell Instruments
Modbus Settings
Device Address
Baud-Rate

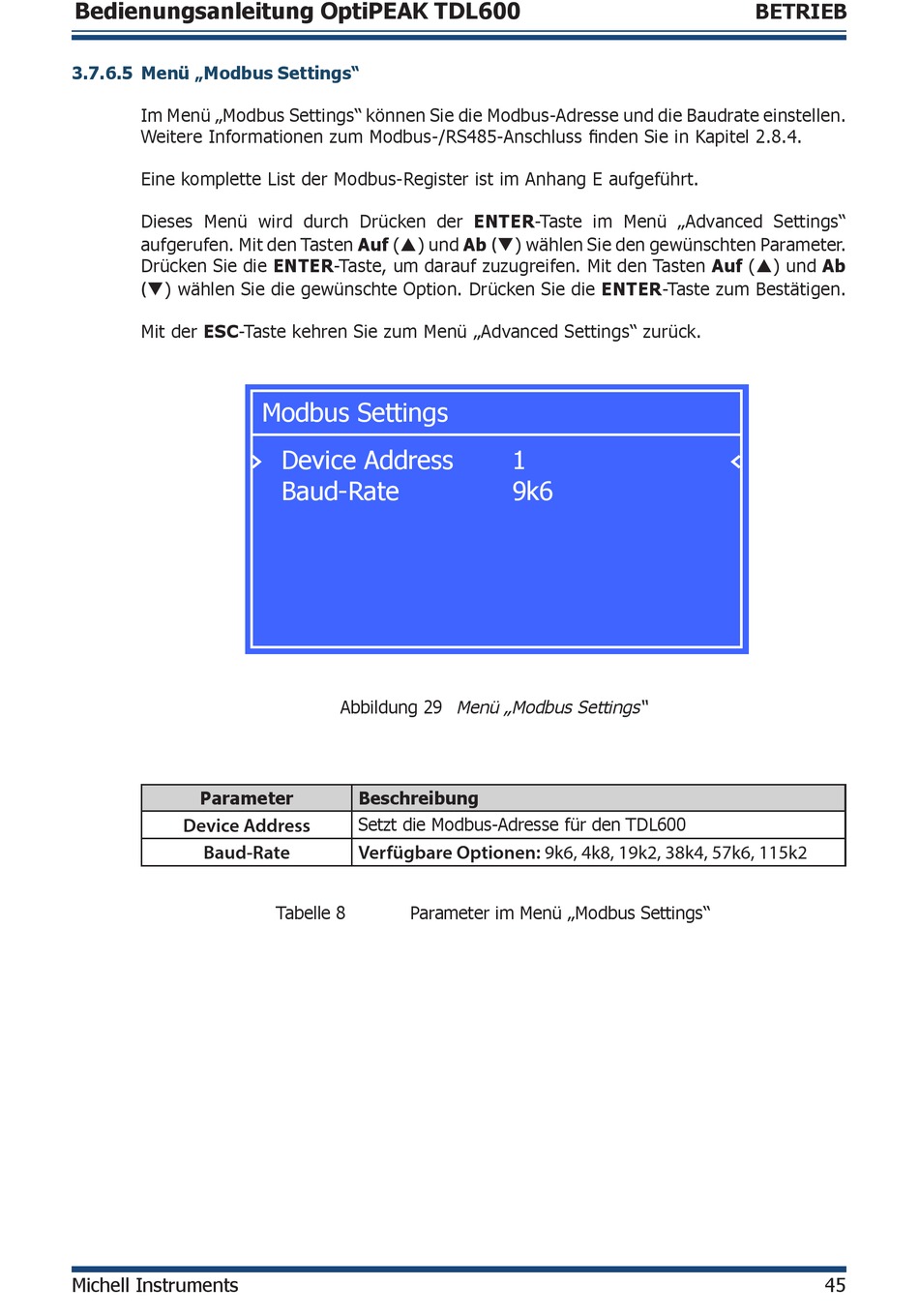

Abbildung 29 Menü „Modbus Settings"
Beschreibung
Setzt die Modbus-Adresse für den TDL600
Verfügbare Optionen: 9k6, 4k8, 19k2, 38k4, 57k6, 115k2
Tabelle 8
Parameter im Menü „Modbus Settings"
(
) wählen Sie den gewünschten Parameter.
1
9k6
BETRIEB
45
