Bedienungsanleitung OptiPEAK TDL600
3.3
Bedienoberfläche
Der OptiPEAK verfügt über ein 4,3"-Farbdisplay.
3.3.1
Bedienelemente
Zum Navigieren im Menü sind vier kapazitive Sensortasten vorhanden.
Das Drücken einer Taste wird durch die Glasscheibe auf der Vorderseite erkannt und
durch eine blaue LED über der Taste angezeigt.
3.3.2
Pfeiltasten Auf/Ab
Mit den Tasten Auf () und Ab
scrollen und Werte anpassen.
Bei einigen Parametern, wie Minimal- und Maximalwerten für Ausgänge und Alarme,
wird der Nummernblock aktiviert. In diesem Menü wird durch die Taste Ab
nächste Ziffer ausgewählt, und mit Auf () wird der Wert der aktuell ausgewählten
Ziffer geändert.
Michell Instruments
OptiPEAK TDL600
Process Moisture Analyzer
ppm
V
1
21.4
2
3
Dewpoint ISO at Line Pressure
Line Pressure
-17.5
61.2
°C
No faults
ESC

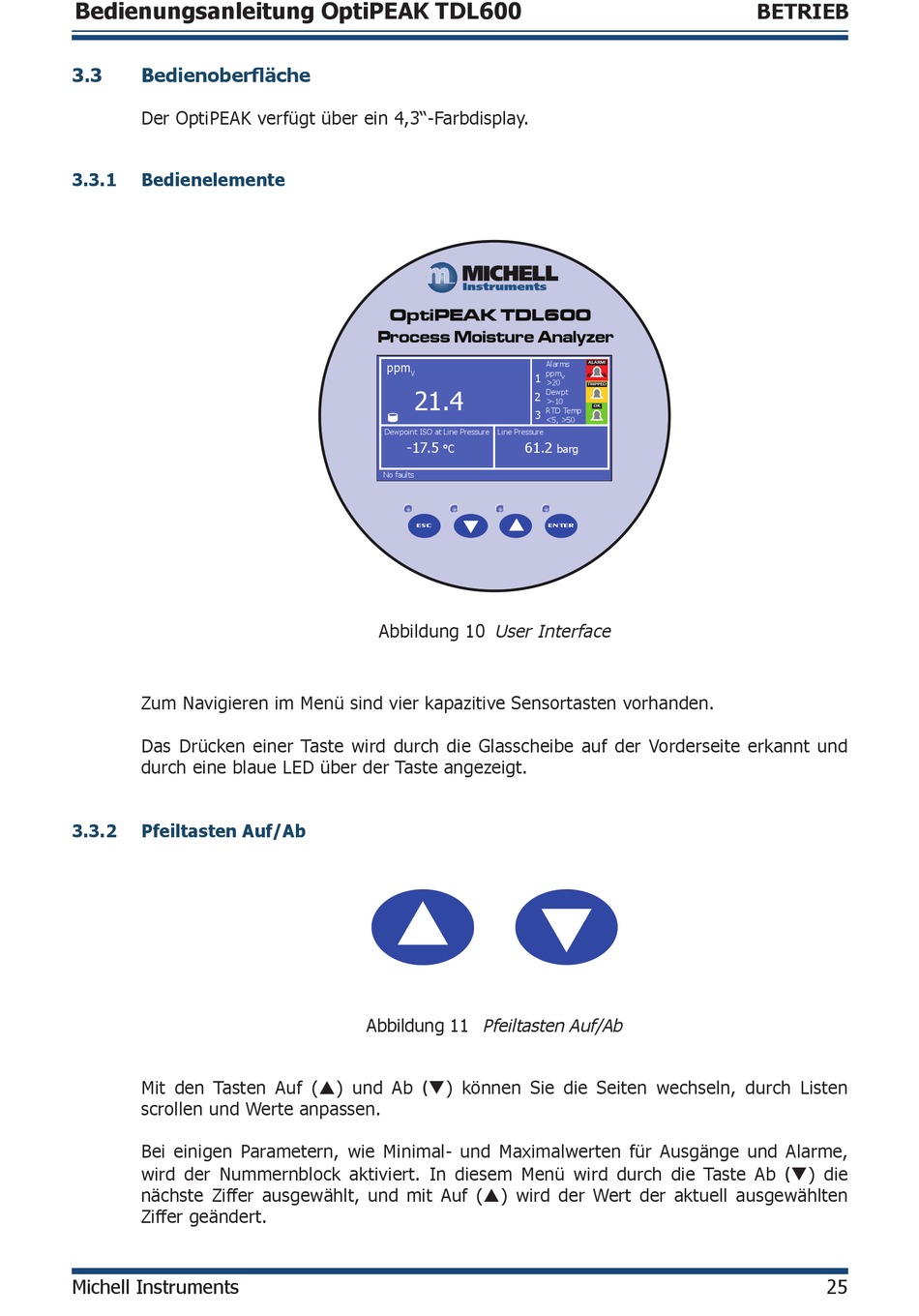

Abbildung 10 User Interface
Abbildung 11 Pfeiltasten Auf/Ab
(
) können Sie die Seiten wechseln, durch Listen
Alarms
ALARM!
ppm
V
>20
TRIPPED
Dewpt
>-10
OK
RTD Temp
<5, >50
barg
ENTER
BETRIEB
(
) die
25
