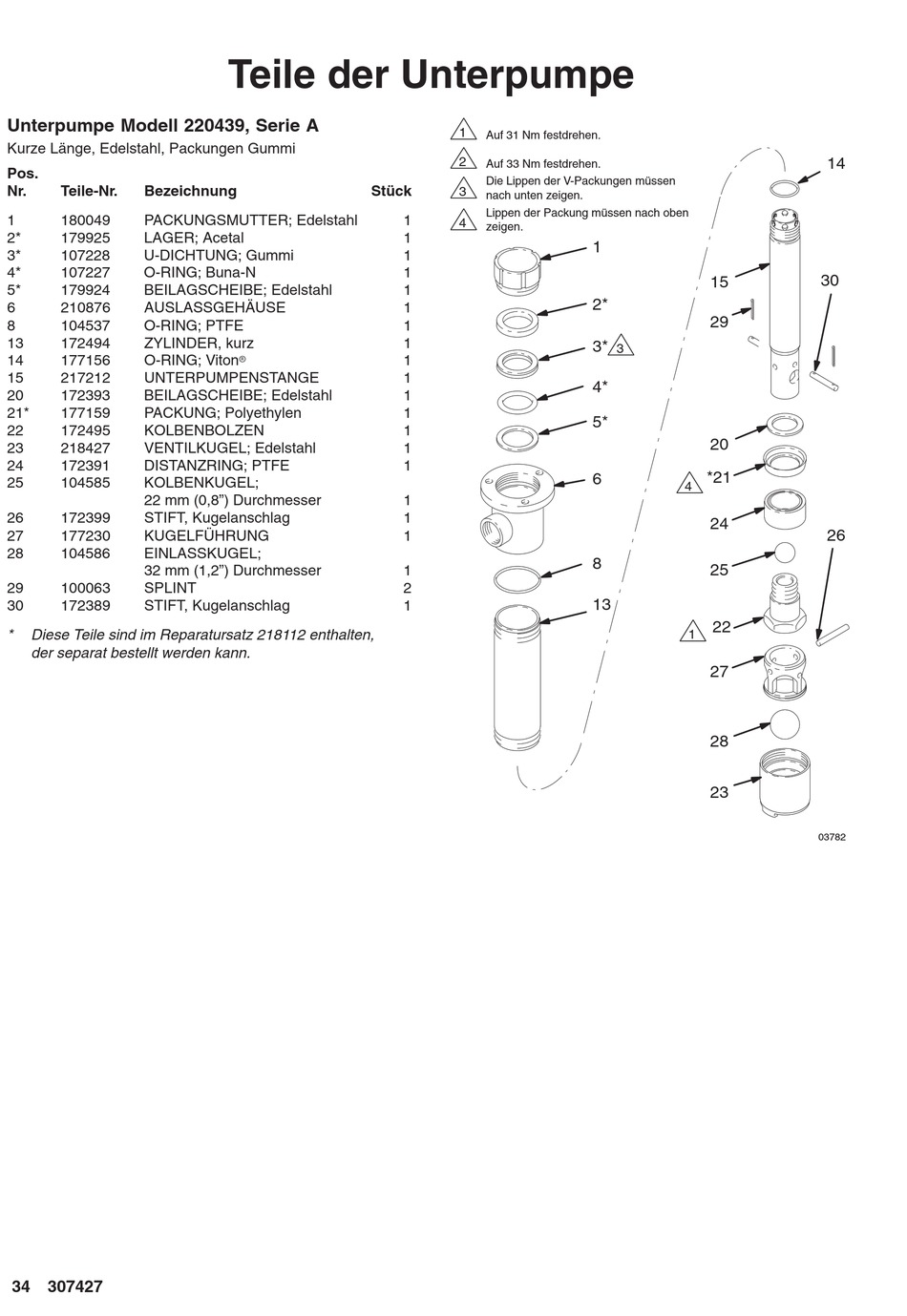

Graco Fast-Flo Pumpe Betriebsanleitung Seite 34

Unterpumpe Modell 220439, Serie A
Kurze Länge, Edelstahl, Packungen Gummi
Pos.
Nr. Teile-Nr. Bezeichnung
1 180049 PACKUNGSMUTTER; Edelstahl
2* 179925 LAGER; Acetal
3* 107228 U-DICHTUNG; Gummi
4* 107227 O-RING; Buna-N
5* 179924 BEILAGSCHEIBE; Edelstahl
6 210876 AUSLASSGEHÄUSE
8 104537 O-RING; PTFE
13 172494 ZYLINDER, kurz
14 177156 O-RING; Viton
15 217212 UNTERPUMPENSTANGE
20 172393 BEILAGSCHEIBE; Edelstahl
21* 177159 PACKUNG; Polyethylen
22 172495 KOLBENBOLZEN
23 218427 VENTILKUGEL; Edelstahl
24 172391 DISTANZRING; PTFE
25 104585 KOLBENKUGEL;
22 mm (0,8") Durchmesser
26 172399 STIFT, Kugelanschlag
27 177230 KUGELFÜHRUNG
28 104586 EINLASSKUGEL;
32 mm (1,2") Durchmesser
29 100063 SPLINT
30 172389 STIFT, Kugelanschlag
* Diese Teile sind im Reparatursatz 218112 enthalten,
der separat bestellt werden kann.
34 307427
Teile der Unterpumpe
Stück
r
1
Auf 31 Nm festdrehen.
2
Auf 33 Nm festdrehen.
Die Lippen der V-Packungen müssen
3
nach unten zeigen.
Lippen der Packung müssen nach oben
1
4
zeigen.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
15
2*
29
3*
3
4*
5*
20
*21
6
4
24
8
25
13
22
1
27
28
23
14
30
26
03782
