Unterpumpe Modell 237449, Serie A
200 Liter, Normalstahl, mit PTFEpackungen
Pos.
Nr. Teile-Nr. Bezeichnung
1 177152 PACKUNGSMUTTER
2* 178543 GEGENRING; Edelstahl
3* 172487 V-PACKUNG; PTFE
5* 172385 STÜTZRING; Edelstahl
6 178542 AUSLASSGEHÄUSE
7 101281 SCHMIERNIPPEL
8 104537 O-RING; PTFE
9 214583 SPUNDLOCHADAPTER
enthält die Teile 10, 11 und 12
10 172405 . NYLONBUCHSE
11 104542 . SCHRAUBE, M8 x 1,25
12 210834 . SPUNDLOCHADAPTER;
Normalstahl
13 172416 ZYLINDER
14 177156 O-RING; Viton
15 217189 UNTERPUMPENSTANGE
16 105775 SECHSKANTMUTTER; M14 x 1,5
17 177150 VERBINDUNGSSTANGE
18 177168 GEHÄUSE, Kolbenventil
19 177155 KOLBENVENTIL
20 172393 BEILAGSCHEIBE; Edelstahl
21* 172489 PACKUNG; PTFE
22 177151 KOLBEN, Pumpe
23 217102 EINLASSVENTIL
* Diese Teile sind im Reparatursatz 213013 enthalten,
der separat bestellt werden kann.

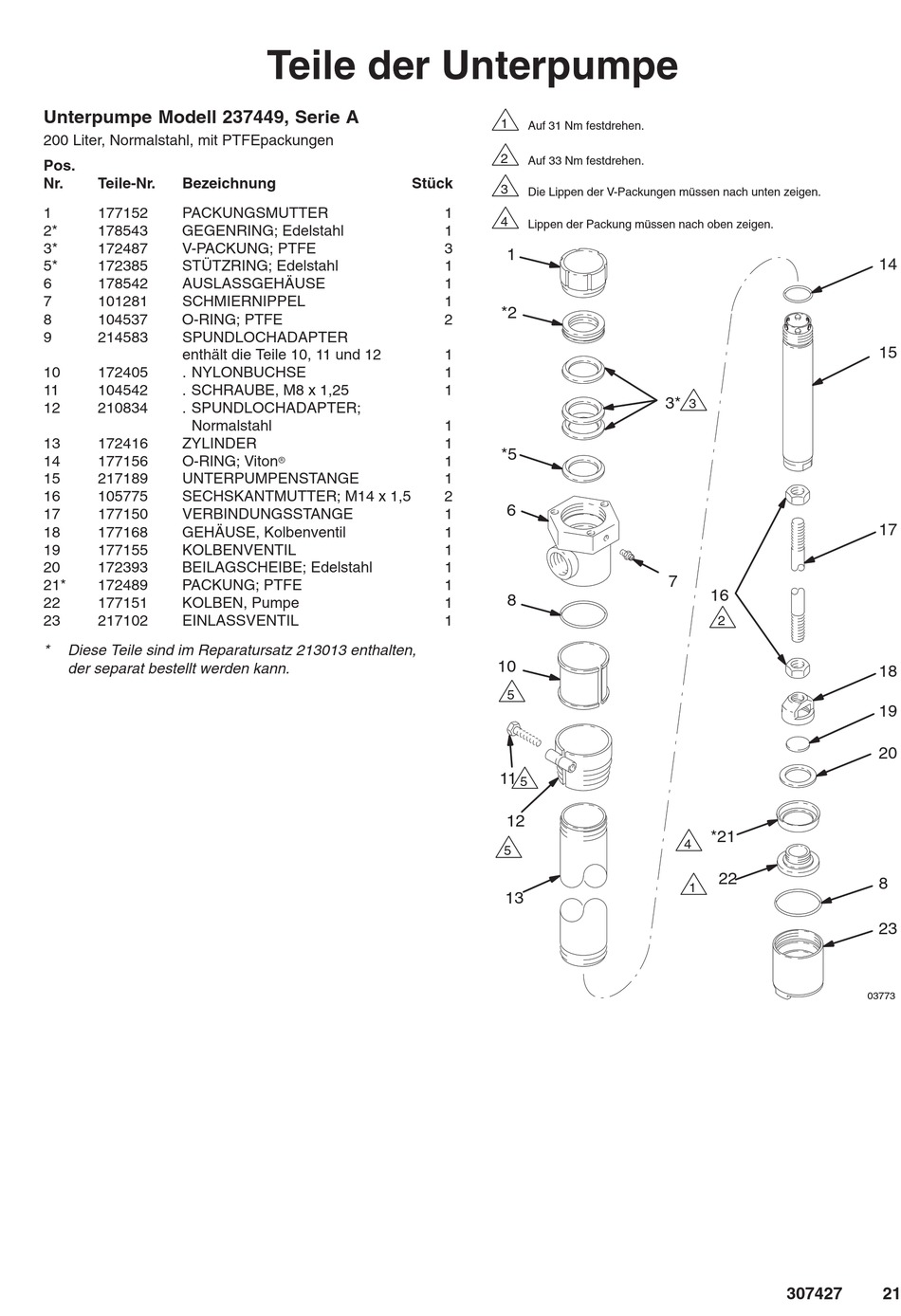

Teile der Unterpumpe
Stück
r
1
Auf 31 Nm festdrehen.
2
Auf 33 Nm festdrehen.
3
Die Lippen der V-Packungen müssen nach unten zeigen.
1
4
Lippen der Packung müssen nach oben zeigen.
1
3
1
1
1
1
*2
2
1
1
1
1
1
*5
1
1
2
6
1
1
1
1
1
8
1
1
10
5
11
5
12
5
13
3*
3
7
16
2
*21
4
22
1
307427
14
15
17
18
19
20
8
23
03773
21
