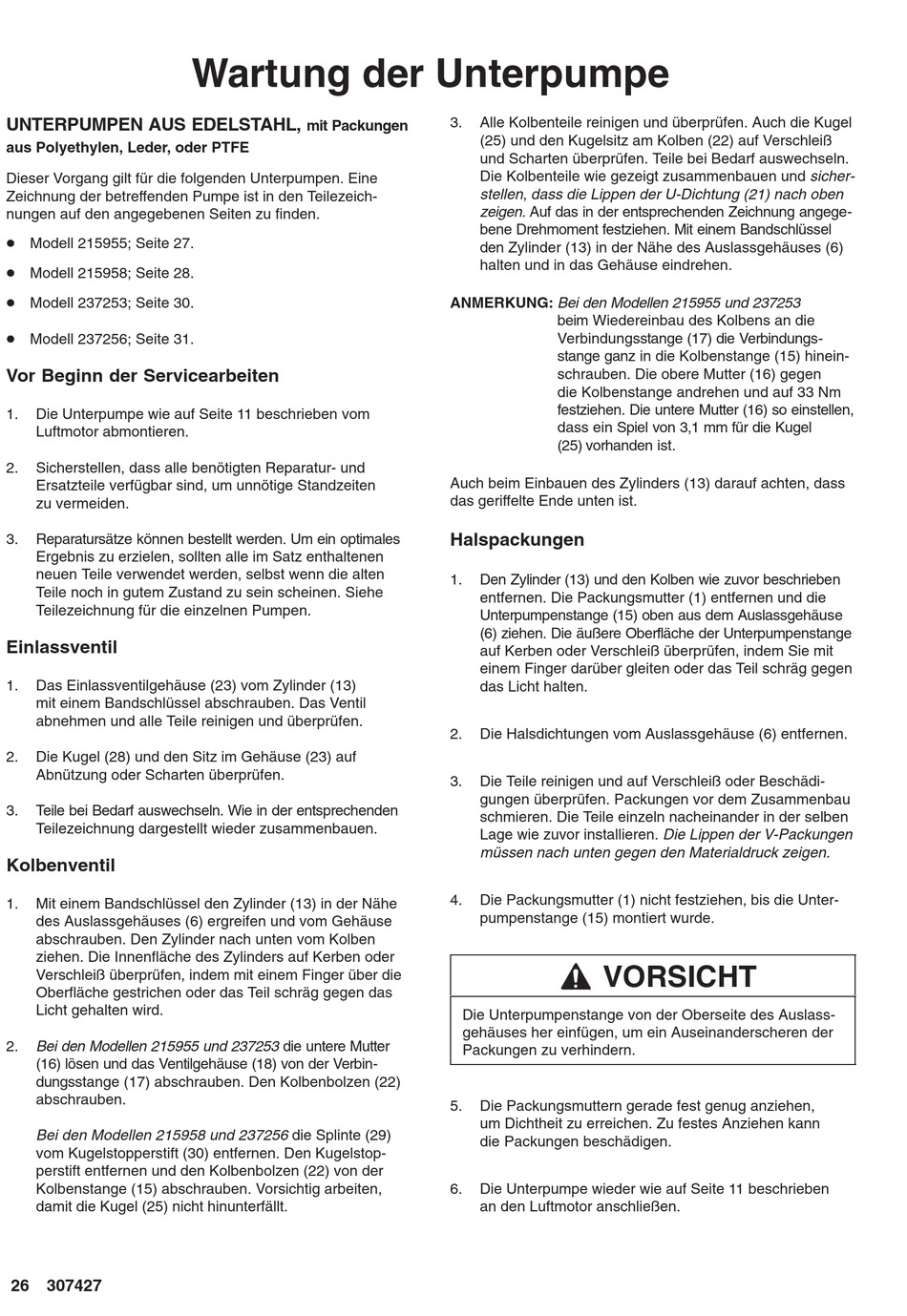

UNTERPUMPEN AUS EDELSTAHL,
aus Polyethylen, Leder, oder PTFE
Dieser Vorgang gilt für die folgenden Unterpumpen. Eine
Zeichnung der betreffenden Pumpe ist in den Teilezeich-
nungen auf den angegebenen Seiten zu finden.
D Modell 215955; Seite 27.
D Modell 215958; Seite 28.
D Modell 237253; Seite 30.
D Modell 237256; Seite 31.
Vor Beginn der Servicearbeiten
1.
Die Unterpumpe wie auf Seite 11 beschrieben vom
Luftmotor abmontieren.
2.
Sicherstellen, dass alle benötigten Reparatur- und
Ersatzteile verfügbar sind, um unnötige Standzeiten
zu vermeiden.
3.
Reparatursätze können bestellt werden. Um ein optimales
Ergebnis zu erzielen, sollten alle im Satz enthaltenen
neuen Teile verwendet werden, selbst wenn die alten
Teile noch in gutem Zustand zu sein scheinen. Siehe
Teilezeichnung für die einzelnen Pumpen.
Einlassventil
1.
Das Einlassventilgehäuse (23) vom Zylinder (13)
mit einem Bandschlüssel abschrauben. Das Ventil
abnehmen und alle Teile reinigen und überprüfen.
2.
Die Kugel (28) und den Sitz im Gehäuse (23) auf
Abnützung oder Scharten überprüfen.
3.
Teile bei Bedarf auswechseln. Wie in der entsprechenden
Teilezeichnung dargestellt wieder zusammenbauen.
Kolbenventil
1.
Mit einem Bandschlüssel den Zylinder (13) in der Nähe
des Auslassgehäuses (6) ergreifen und vom Gehäuse
abschrauben. Den Zylinder nach unten vom Kolben
ziehen. Die Innenfläche des Zylinders auf Kerben oder
Verschleiß überprüfen, indem mit einem Finger über die
Oberfläche gestrichen oder das Teil schräg gegen das
Licht gehalten wird.
2.
Bei den Modellen 215955 und 237253 die untere Mutter
(16) lösen und das Ventilgehäuse (18) von der Verbin-
dungsstange (17) abschrauben. Den Kolbenbolzen (22)
abschrauben.
Bei den Modellen 215958 und 237256 die Splinte (29)
vom Kugelstopperstift (30) entfernen. Den Kugelstop-
perstift entfernen und den Kolbenbolzen (22) von der
Kolbenstange (15) abschrauben. Vorsichtig arbeiten,
damit die Kugel (25) nicht hinunterfällt.
26 307427
Wartung der Unterpumpe
mit Packungen
3.
Alle Kolbenteile reinigen und überprüfen. Auch die Kugel
(25) und den Kugelsitz am Kolben (22) auf Verschleiß
und Scharten überprüfen. Teile bei Bedarf auswechseln.
Die Kolbenteile wie gezeigt zusammenbauen und sicher-
stellen, dass die Lippen der U-Dichtung (21) nach oben
zeigen. Auf das in der entsprechenden Zeichnung angege-
bene Drehmoment festziehen. Mit einem Bandschlüssel
den Zylinder (13) in der Nähe des Auslassgehäuses (6)
halten und in das Gehäuse eindrehen.
ANMERKUNG: Bei den Modellen 215955 und 237253
beim Wiedereinbau des Kolbens an die
Verbindungsstange (17) die Verbindungs-
stange ganz in die Kolbenstange (15) hinein-
schrauben. Die obere Mutter (16) gegen
die Kolbenstange andrehen und auf 33 Nm
festziehen. Die untere Mutter (16) so einstellen,
dass ein Spiel von 3,1 mm für die Kugel
(25) vorhanden ist.
Auch beim Einbauen des Zylinders (13) darauf achten, dass
das geriffelte Ende unten ist.
Halspackungen
1.
Den Zylinder (13) und den Kolben wie zuvor beschrieben
entfernen. Die Packungsmutter (1) entfernen und die
Unterpumpenstange (15) oben aus dem Auslassgehäuse
(6) ziehen. Die äußere Oberfläche der Unterpumpenstange
auf Kerben oder Verschleiß überprüfen, indem Sie mit
einem Finger darüber gleiten oder das Teil schräg gegen
das Licht halten.
2.
Die Halsdichtungen vom Auslassgehäuse (6) entfernen.
3.
Die Teile reinigen und auf Verschleiß oder Beschädi-
gungen überprüfen. Packungen vor dem Zusammenbau
schmieren. Die Teile einzeln nacheinander in der selben
Lage wie zuvor installieren. Die Lippen der V-Packungen
müssen nach unten gegen den Materialdruck zeigen.
4.
Die Packungsmutter (1) nicht festziehen, bis die Unter-
pumpenstange (15) montiert wurde.
VORSICHT
Die Unterpumpenstange von der Oberseite des Auslass-
gehäuses her einfügen, um ein Auseinanderscheren der
Packungen zu verhindern.
5.
Die Packungsmuttern gerade fest genug anziehen,
um Dichtheit zu erreichen. Zu festes Anziehen kann
die Packungen beschädigen.
6.
Die Unterpumpe wieder wie auf Seite 11 beschrieben
an den Luftmotor anschließen.
