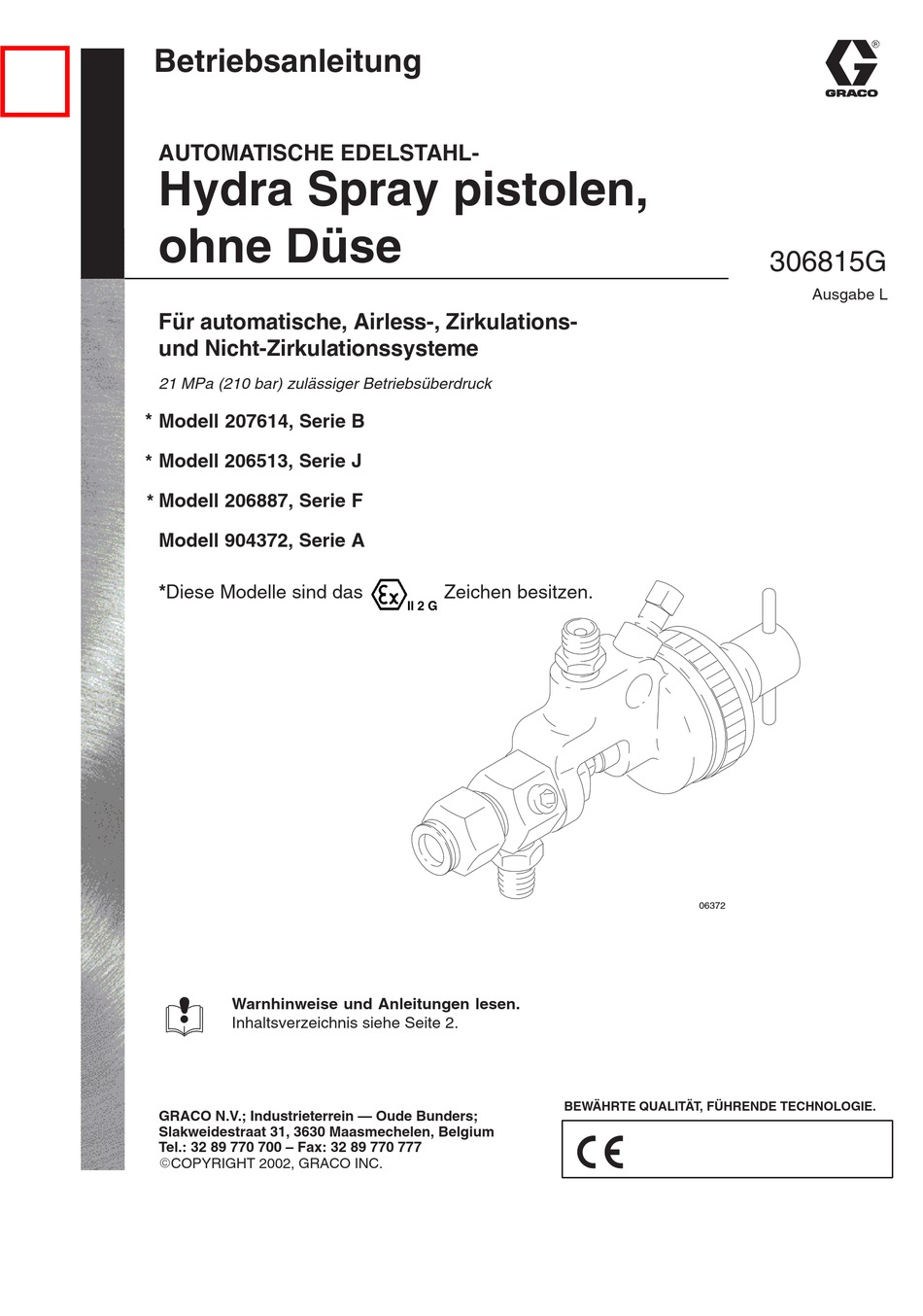

Seite 1
Zeichen besitzen. 06372 Warnhinweise und Anleitungen lesen. Inhaltsverzeichnis siehe Seite 2. BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 2002, GRACO INC.
Seite 2
D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen dazu den Graco-Händler kontaktieren. D Verwenden Sie dieses Gerät nur für jenen Zweck, für den es bestimmt ist. Bei Fragen dazu wenden Sie sich bitte an Ihren Graco-Händler.
Seite 3
WARNUNG GEFAHR DURCH MATERIALEINSPRITZUNG Durch Spritzer aus der Pistole, Lecks oder gerissenen Bauteilen kann Spritzmaterial in den Körper eindringen und sehr schwere Verletzungen verursachen, die u. U. eine Amputation erforderlich machen können. Ebenso kann Flüssigkeit, die in die Augen oder auf die Haut gelangt, schwere Verletzungen verursachen. D Bei der Einspritzung von Flüssigkeit in die Haut handelt es sich um eine schwere Verletzung.
Seite 4
WARNUNG BRAND- UND EXPLOSIONSGEFAHR Unsachgemäße Erdung, schlechte Belüftung, offene Flammen oder Funken können zu einer gefährlichen Situation führen und Brand oder Explosion sowie schwere Verletzungen zur Folge haben. D Das Gerät und das zu bespritzende Objekt erden. Siehe Abschnitt Erdung auf Seite 5. D Wird bei Verwendung dieses Gerätes statische Funkenbildung wahrgenommen oder ein elektrischer Schlag verspürt, sind die Spritzarbeiten sofort zu beenden.
Seite 5
WARNUNG beziehen sich auf die Abbildungen und die Teilezeichnung. GEFAHR DURCH MATERIALEIN- SPRITZUNG HINWEIS: Stets nur original Graco-Ersatzteile und Graco- Um die Gefahr schwerer Verletzungen Zubehör verwenden. Diese Teile sind beim einschließlich Materialeinspritzung, Sprit- Graco-Händler erhältlich. zern in die Augen oder auf die Haut oder...
Seite 6
Um den Aufbau giftiger und/oder flammbarer Dämpfe zu Zubehörteile für ein automatisches Airless-Spritzsystem. Ihr vermeiden, nur in einer richtig belüfteten Spritzkabine Graco-Händler hilft Ihnen gerne bei der Zusammenstellung spritzen. Spritzpistole niemals betätigen, bevor nicht die eines auf Ihre individuellen Anforderungen abgestimmten Entlüftung eingeschaltet wurde.
Seite 7
Installation Luftleitungen anschließen Systemzubehör Alle Leitungen und Anschlüsse vor der Verbindung mit dem WARNUNG System von Schmutz, Graten usw. reinigen und mit sauberer Druckluft ausblasen. Die Luftzufuhrleitung (R) sollte einen Luftfilter (A) enthalten, um Schmutz und Feuchtigkeit aus In diesem System sind zwei Zubehörgeräte erforderlich, der Druckluft zu entfernen.
Seite 8
Betrieb Die Dichtheit der Spritzdüsen-Haltemutter (21) überprüfen. Den Auslöseluftdruck auf mindestens 345 kPa (3,4 bar), aber nicht mehr als 0,7 MPa (7 bar) einstellen und die Pumpe Täglich vor Inbetriebnahme den freiliegenden Teil der Nadel starten. Die Pumpengeschwindigkeit und den Druck so ein- (22) und des Kolbens (13) mit einem Fett einfetten, das mit stellen, daß...
Seite 9
Service- und Wartungsarbeiten Spritzpistole und System täglich reinigen VORSICHT WARNUNG Niemals die ganze Pistole in das Lösungsmittel eintauchen. Durch das Eintauchen in Lösungsmittel wird Schmierfett Um die Gefahr schwerer Verletzungen zu verringern, entfernt, und es können dadurch die Packungen beschä- stets die Schritte im Abschnitt Druckentlastung auf digt werden.
Seite 10
Fehlersuche Vor der Durchführung von Servicearbeiten an diesem Gerät WARNUNG stets den Druck entlasten. Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung auf ANMERKUNG: Vor dem Auseinanderbauen der Pistole Seite 5 ausführen, wenn zum Druckentlasten aufge- alle möglichen Ursachen und Lösungen fordert wird.
Seite 11
Service Packungskonfigurationen WARNUNG Standardmäßig besitzen die Modelle 206513 und 207614 Um die Gefahr schwerer Verletzungen zu verringern, zwei 181523 UHMWPE-Packungen sowie eine 166258 stets die Schritte im Abschnitt Druckentlastung auf Lederpackung. Die Modelle 206887 und 904372 besitzen Seite 5 ausführen, wenn zum Druckentlasten aufge- standardmäßig drei 168296 PTFE-Packungen.
Seite 12
Teile Modell 206513, Serie J Modell 206887, Serie F Modell 207614, Serie B *†#7 Modell 904372, Serie A *†#15 *†#17 Spritzdüse (nicht enthalten). *†#20 *†#23 *†#17 (Modelle 206887 und 904372) *#24 (Modelle 206513 und 207614) 5*†# 4*†# 06377 22*†# 12 306815...
Seite 13
Teile Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 101554 SCHRAUBE; 3/8–16 x 19 mm 17† 168296 PACKUNG; PTFE (Standard bei 205355 STELLSCHRAUBE, T-Griff den Modellen 206887 und 904372) (Nur Modelle 206887 und 904372) 166421 ADAPTER, Sechskant; Edelstahl; 101970 ROHRSTOPFEN; 1/4” NPT 1/4”...
Seite 14
Zubehör DÜSENSCHUTZ NYLONBÜRSTEN Diese Düsenschutzelemente passen auf alle Graco Airless- Zum Reinigen der Pistolenpassagen. Spritzpistolen. Bei der Auswahl ist die jeweilige Anwendung zu berücksichtigen. Ein Düsenschutz ist im Lieferumfang 101891 9,5 mm (0,375”) jeder Graco Airless-Spritzpistole enthalten. Durchmesser 101892 15,8 mm (0,625”) 222422 Standardmäßiger tropffreier Düsenschutz.
Seite 15
Abmessungen 1/4” NPSM Zylinderlufteinlaß 121 mm 196 mm 56 mm (2,19”) Durchmesser 13 mm (0,53”) Montagebohrung 1/4” NPSM Materialeinlaß 06372 306815...
Seite 16
Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
