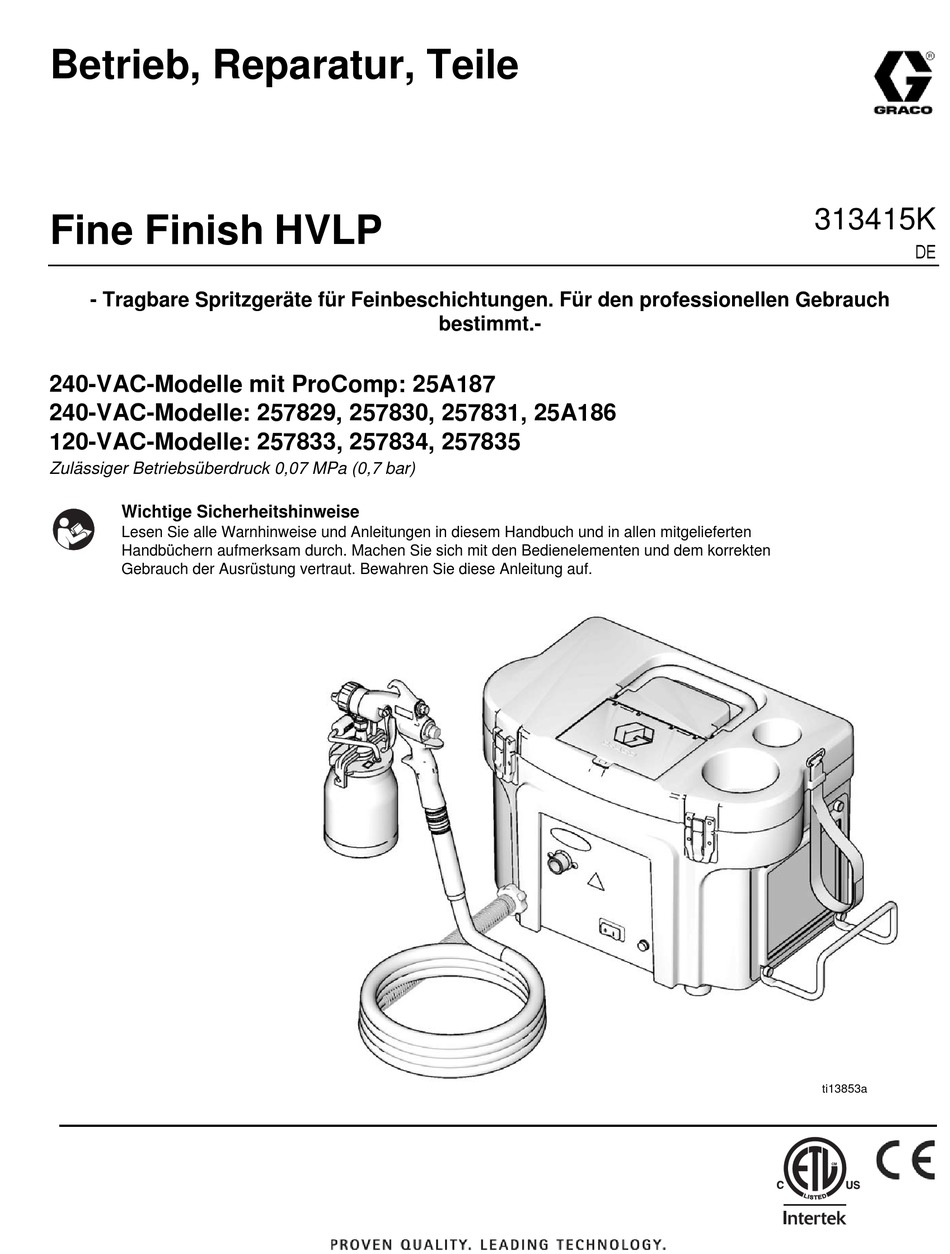

Betrieb, Reparatur, Teile
Fine FinishHVLP
- Tragbare Spritzgeräte für Feinbeschichtungen. Für den professionellen Gebrauch
240-VAC-Modelle mit ProComp: 25A187
240-VAC-Modelle: 257829, 257830, 257831, 25A186
120-VAC-Modelle: 257833, 257834, 257835
Zulässiger Betriebsüberdruck 0,07 MPa (0,7 bar)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anleitungen in diesem Handbuch und in allen mitgelieferten
Handbüchern aufmerksam durch. Machen Sie sich mit den Bedienelementen und dem korrekten
Gebrauch der Ausrüstung vertraut. Bewahren Sie diese Anleitung auf.
bestimmt.-
313415K
DE
ti13853a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco Fine Finish HVLP
Inhaltszusammenfassung für Graco Fine Finish HVLP
- Seite 1 Betrieb, Reparatur, Teile 313415K Fine FinishHVLP - Tragbare Spritzgeräte für Feinbeschichtungen. Für den professionellen Gebrauch bestimmt.- 240-VAC-Modelle mit ProComp: 25A187 240-VAC-Modelle: 257829, 257830, 257831, 25A186 120-VAC-Modelle: 257833, 257834, 257835 Zulässiger Betriebsüberdruck 0,07 MPa (0,7 bar) Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anleitungen in diesem Handbuch und in allen mitgelieferten Handbüchern aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
Schaltpläne ......12 Graco-Standardgarantie ....20 Technische Daten . -
Seite 3: Achtung
Achtung Achtung Die folgenden Warnhinweise beziehen sich auf Einstellung, Bedienung, Erdung, Wartung und Reparatur des Produkts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere pro- duktspezifische Hinweise befinden sich an den entsprechenden Stellen überall in dieser Anleitung. - Seite 4 Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Medikamenten oder Alkohol stehen. • Den Schlauch nicht knicken oder zu stark biegen. • Den Schlauch keinen Temperaturen oder Drücken oberhalb der Graco-Spezifikationen aussetzen. • Den Schlauch nicht zum Ziehen oder Heben der Anlage benutzen. GEFAHR DURCH GIFTIGE FLÜSSIGKEITEN ODER DÄMPFE Giftige Flüssigkeiten oder Dämpfe können schwere oder tödliche Verletzungen verursachen, wenn sie in die Augen oder auf die...
-
Seite 5: Erdung Und Versorgungsspannung
Achtung ACHTUNG SCHUTZAUSRÜSTUNG Wenn Sie das Gerät verwenden, Servicearbeiten daran durchführen oder sich einfach im Arbeitsbereich aufhalten, müssen Sie eine entsprechende Schutzbekleidung tragen, um sich vor schweren Verletzungen wie zum Beispiel Augenverletzungen, Einatmen von giftigen Dämpfen, Verbrennungen oder Gehörschäden zu schützen. Der Umgang mit diesem Gerät erfordert unter anderem folgende Schutzvorrichtungen: •... -
Seite 6: Komponentenbezeichnung
Sorgt für saubere Luftzufuhr des Luftschlauchs, wenn (Vorfilter und für Spritzpistole und Motor er nicht gebraucht wird Hauptfilter) R Staufach Zusätzlicher Stauraum Spritzpistole ™ Graco EDGE -Spritzpistole Halter für Reini- Zum Verstauen ™ mit EasyGlide -Abzug gungsbecher des Reinigungsbechers Luftfilteranzeige... -
Seite 7: Systemvorbereitung
Systemvorbereitung Systemvorbereitung Vorbereitung des Spritzmaterials Druckentlastung • Spritzmaterial vor dem Spritzen filtern; dies gilt für Farben, Verdünner und Härter. • Bei Einsatz eines Turbinen-Spritzsystems muss ein etwas langsamer trocknender Verdünner verwendet werden, um die durch die warme Turbinenluft reduzierten Der Spritzpistolen-Saugbecher steht durch die Luftzufuhr Trocknungszeiten auszugleichen. -
Seite 8: Wartung
Wartung Wartung Das Spritzgerätesystem ist bereits für die gesamte • Den Filter vorsichtig mit der verschmutzten Seite Lebensdauer geschmiert. Die einzigen erforderlichen nach unten auf eine flache Oberfläche klopfen. Wartungsmaßnahmen sind Filterreinigung und -wechsel. • Druckluft (max. 100 psi (7 bar, 70 MPa)) durch die Filterplatte in die entgegengesetzte Richtung der Pfeile auf der Filterseite blasen (von der Filtereinsatz... -
Seite 9: Fehlersuche
Das Verlängerungskabel muss 3-adrig, 12 AWG, 50 ft (15 m) oder kürzer sein. Schlauch zu lang Durch kürzeren Schlauch ersetzen. Zu Schlauch-Artikelnummern siehe Graco Fine-Finish-Broschüre. Schutzschalter wird ausgelöst Filter verstopft Filter nach Bedarf reinigen oder auswechseln Hohe Umgebungstemperatur Spritzgerät in einen kühleren Bereich bringen. -
Seite 10: Reparatur
Reparatur Reparatur 3. Das Spritzgerät umdrehen. Vier Schrauben (77) von der Spritzgeräte-Grundplatte (2) entfernen. Auseinanderbau des Spritzgeräts Um Verletzungen und einen elektrischen Schlag zu vermeiden, vor Reparaturarbeiten das Spritzgerät ti12973a ausschalten und das Netzkabel ausstecken. 4. Die Spritzgeräte-Grundplatte und daran befestigte 1. -
Seite 11: Auswechseln Der Turbine
Auswechseln der Turbine Auswechseln der Turbine Sie außerdem Gewindekleber auf die Innengewinde NOTICE der Distanzstücke (38) auf. Beim Zusammenbau der Turbine muss UNBEDINGT Gewindekleber verwendet werden. HINWEIS: Vergewissern Sie sich, dass der Schutzleiter genauso angeschlossen wird wie zuvor, und zwar zwischen der Turbine (11) Siehe Teilezeichnung auf Seite 16. -
Seite 12: Schaltpläne
Schaltpläne Schaltpläne 110V Ref Part Description 244273 Conductor, BK 15W486 Conductor, BK 15W485 Conductor, G/Y ERDE GROUND 15W484 Conductor, W 257333 Conductor, W, BK, G 240256 Conductor, W 114064 Plug, inlet 114403 Circuit Breaker, 15A 15V923 Plug, outlet, CompPack 10 114280 Light, indicator, 120V 11 120660 Switch, rocker 12 114279 Sensor, pressure ti12765a... -
Seite 13: Technische Daten
Technische Daten Technische Daten 120 VAC, 60 Hz Maximale Lärm- Schlauchlänge Spritzgerätegewicht Gesamtgewicht druckpe- Ampere in Fuß (m) in Pound (kg) in Pound (kg) Schallpegel* gel* 11,0 40 (12,2) 28 (12,7) 38 (17,2) 94,9 dBa 82 dBa HVLP 7.0 12,0 60 (18,3) 29 (13,2) 39 (17,7) -
Seite 14: Teilezeichnung
Teilezeichnung Teilezeichnung Modelle 257833, 257834, 257835, 257829, 257830, 257831, 25A186 ti13855a 313415K... -
Seite 15: Teileliste
Teileliste Teileliste Modelle 257833, 257834, 257835, 257829, 257830, 257831, 25A186 Part Description Part Description 197629 LABEL, safety (25A186) 277934 BOX, HVLP 15V923 PLUG, inlet 24B055 COVER, HVLP, includes 6 62 15W100 LABEL, safety 15V791 HANDLE 63 15W223 LABEL, safety 15V771 LID, accessory 15W359 SCREW, mach, hex, washer hd 15V926 LATCH... -
Seite 16: Teilezeichnung
Teilezeichnung Teilezeichnung Modelle 25A187 100 30 ti13855c 313415K... -
Seite 17: Teileliste
Teileliste Teileliste Modelle 25A187 Part Description Part Description 62 15W100 LABEL, safety 277934 BOX, HVLP 63 15W223 LABEL, safety 24B055 COVER, HVLP, includes 6 15W359 SCREW, mach, hex, washer hd 15V791 HANDLE 17H664 LABEL 15V771 LID, accessory 17H663 LABEL 15V926 LATCH 257161 HOSE, 4 ft 17H702 HOSE, 15 ft, air... -
Seite 18: Teilezeichnung
Teilezeichnung Teilezeichnung Modelle 257833, 257834, 257835, 257829, 257830, 257831, 25A186, 25A187 ti12836e 313415K... -
Seite 19: Teileliste
Teileliste Teileliste Modelle 257833, 257834, 257835, 257829, 257830, 257831, 25A186, 25A187 Part Description Part Description 111593 SCREW, grounding 257066 PLATE, base, turbine, painted 102063 WASHER, lock, ext 114279 SENSOR, pressure SCREW, mach, torx pan hd 156698 O-RING 15W998 120V TURBINE 15W998 240V 15Y812 HVLP 7.0, 3-stage, 120V CORD, power... -
Seite 20: Graco-Standardgarantie
With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
