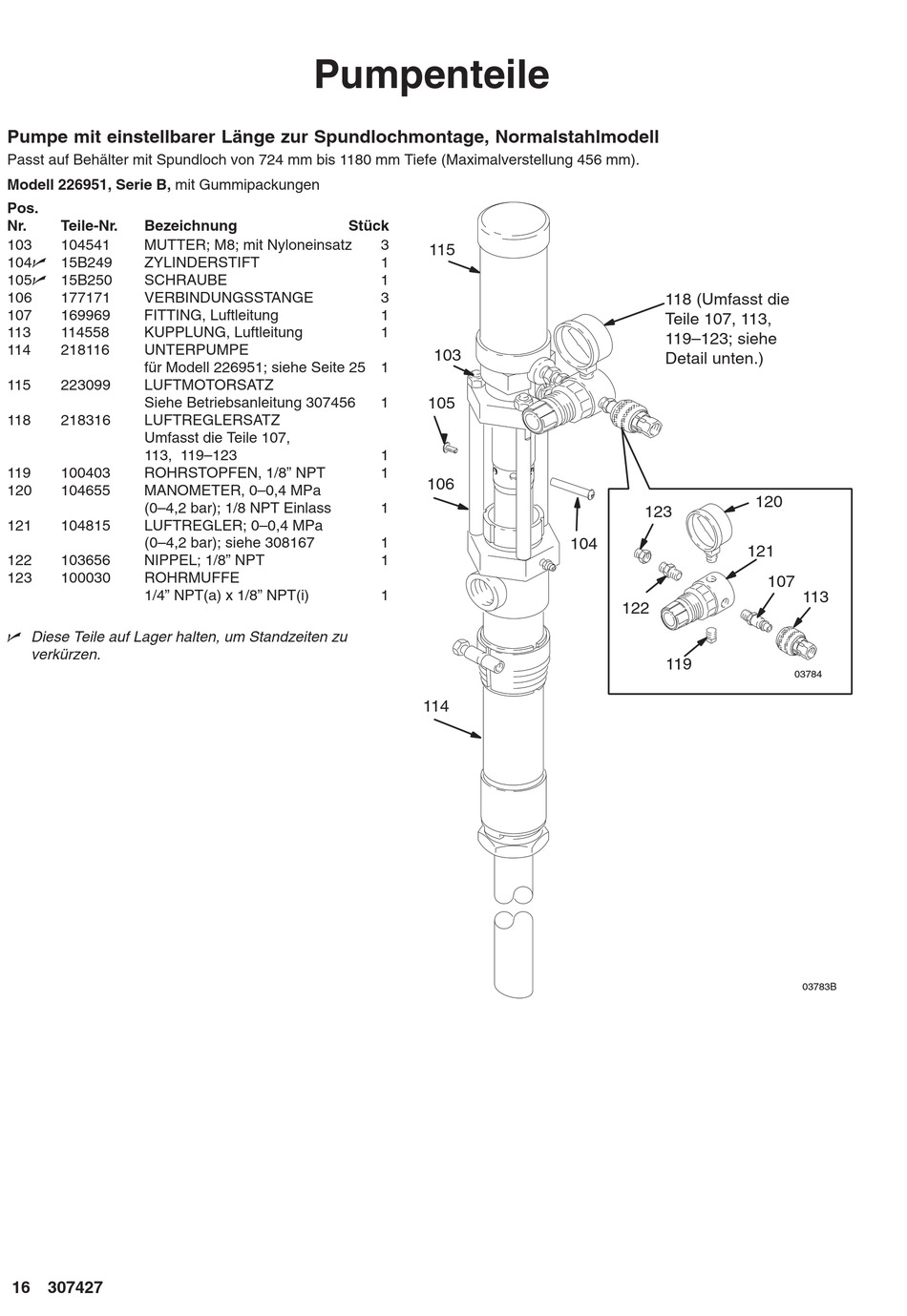

Pumpe mit einstellbarer Länge zur Spundlochmontage, Normalstahlmodell
Passt auf Behälter mit Spundloch von 724 mm bis 1180 mm Tiefe (Maximalverstellung 456 mm).
Modell 226951, Serie B, mit Gummipackungen
Pos.
Nr. Teile-Nr. Bezeichnung
103 104541 MUTTER; M8; mit Nyloneinsatz
104n 15B249 ZYLINDERSTIFT
105n 15B250 SCHRAUBE
106 177171 VERBINDUNGSSTANGE
107 169969 FITTING, Luftleitung
113 114558 KUPPLUNG, Luftleitung
114 218116 UNTERPUMPE
für Modell 226951; siehe Seite 25 1
115 223099 LUFTMOTORSATZ
Siehe Betriebsanleitung 307456
118 218316 LUFTREGLERSATZ
Umfasst die Teile 107,
113, 119–123
119 100403 ROHRSTOPFEN, 1/8" NPT
120 104655 MANOMETER, 0–0,4 MPa
(0–4,2 bar); 1/8 NPT Einlass
121 104815 LUFTREGLER; 0–0,4 MPa
(0–4,2 bar); siehe 308167
122 103656 NIPPEL; 1/8" NPT
123 100030 ROHRMUFFE
1/4" NPT(a) x 1/8" NPT(i)
n Diese Teile auf Lager halten, um Standzeiten zu
verkürzen.
16 307427
Pumpenteile
Stück
3
115
1
1
3
1
1
103
1 105
1
1
106
1
1
1
1
114
118 (Umfasst die
Teile 107, 113,
119–123; siehe
Detail unten.)
123
104
122
119
120
121
107
113
